Review-Asus P8P67 Deluxe: Platform Kaya Feature untuk Sandy Bridge

Saat Sandy Bridge pertama kali diluncurkan, Intel menyediakan dua pilihan platform untuk calon pengguna prosesor tersebut: motherboard dengan chipset H67 atau P67. Motherboard H67 mampu memanfaatkan on-CPU graphics core yang tertanam di semua prosesor Sandy Bridge, tapi tidak bisa menaikkan nilai multiplier pada CPU Sandy Bridge seri “K”. Sebaliknya, P67 mampu mengubah nilai multiplier, tapi tidak memiliki fasilitas untuk menyalurkan display dari GPU terintegrasi milik Sandy Bridge.

Untuk pengguna enthusiast, pilihannya sudah jelas. Motherboard dengan chipset P67 memungkinkan para power user mengeksploitasi kemampuan prosesor Sandy Bridge dengan unlocked multiplier yang terkenal mudah di-overclock. Kemampuan ini pula yang dimanfaatkan oleh Asus pada produknya, P8P67 Deluxe. Sebagai tambahan, Asus juga mengimplementasikan beberapa feature praktis yang dapat berguna, seperti pengaturan kinerja otomatis dan adapter Bluetooth terintegrasi.
[spoiler effect=”slide” show=”Spesifikasi” hide=”Tutup”]

Spesifikasi

CPU Intel® Socket 1155 for 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list
Chipset Intel® P67(B3)
Memory 4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to www.asus.com or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600 MHz frequency as default.
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD Quad-GPU CrossFireX™ Technology
Expansion Slots 2 x PCIe 2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1
2 x PCI
Storage Intel® P67(B3) chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Marvell® PCIe 9128 controller : *1
2 x SATA 6Gb/s port(s), navy blue
JMicron® JMB362 controller :
1 x eSATA 3Gb/s port(s), red
1 x Power eSATA 3Gb/s port(s), green
LAN Intel® 82579, 1 x Gigabit LAN Controller(s)
Realtek® 8111E , 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Bluetooth Bluetooth V2.1+EDR
ASUS BT GO! Utility
Audio Realtek® ALC 889 8-Channel High Definition Audio CODEC
– Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
– Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
– Blu-ray audio layer Content Protection
– DTS Surround Sensation UltraPC
– Coaxial and Optical S/PDIF out ports at back panel
IEEE 1394 VIA® 6315N controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)
USB Ports NEC® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® P67(B3) chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features Overclocking Protection :
– ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
ASUS TPU :
– Auto Tuning
– TurboV
– TPU switch
ASUS EPU :
– EPU
– EPU switch
ASUS Digital Power Design :
– Industry leading Digital 16 +2 Phase Power Design
– ASUS DIGI+ VRM Utility
ASUS BT GO! :
– Folder Sync
– BT Transfer
– Shot & Send
– BT to Net
– Music Player
– Personal Manager
ASUS BT Turbo Remote :
– Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems
ASUS Exclusive Features :
– MemOK!
– AI Suite II
– Ai Charger
– Anti-Surge
– ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
ASUS Quiet Thermal Solution :
– Stylish Fanless Design Heat-pipe solution
– ASUS Fan Xpert
ASUS EZ DIY :
– ASUS Q-Shield
– ASUS O.C. Tuner
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 2
ASUS Q-Design :
– ASUS Q-Code
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
– ASUS Q-Slot
– ASUS Q-DIMM
– ASUS Q-Connector
Back I/O Ports 1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
2 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0
1 x Coaxial S/PDIF out
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin)
2 x Power Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on button(s)
1 x Reset button(s)
Accessories User’s manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note *1: These SATA ports are for data hard drives only. ATAPI devices are not supported.

[/spoiler]

Kemasan dan Paket Penjualan

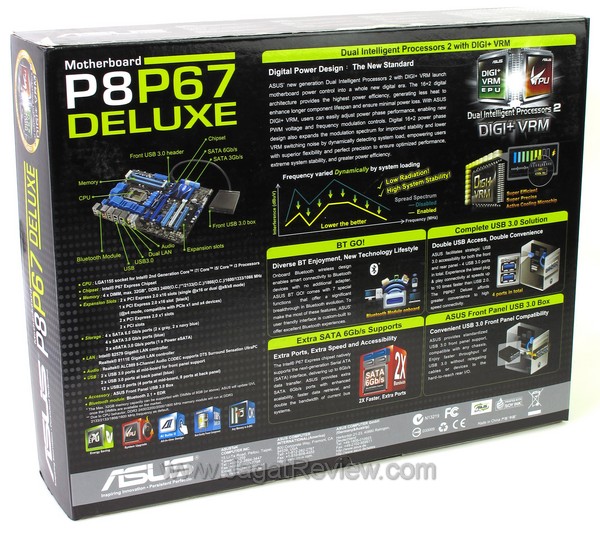

Kotak kemasan P8P67 Deluxe terlihat mirip dengan motherboard Sandy Bridge lain dari Asus, desain background berwarna hitam serta tulisan tipe motherboard dalam kombinasi warna putih dan hijau muda. Di bagian belakang terdapat penjelasan mengenai feature yang dimiliki oleh motherboard ini.

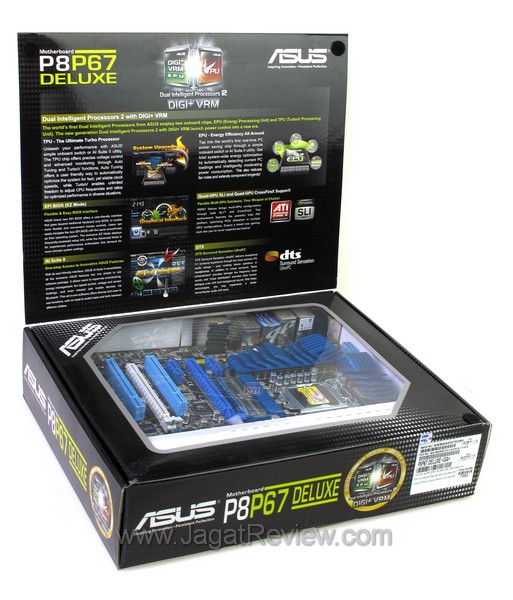

Cover bagian depan dapat dibuka dan memiliki plastik transparan sehingga memperlihatkan motherboard di dalamnya.

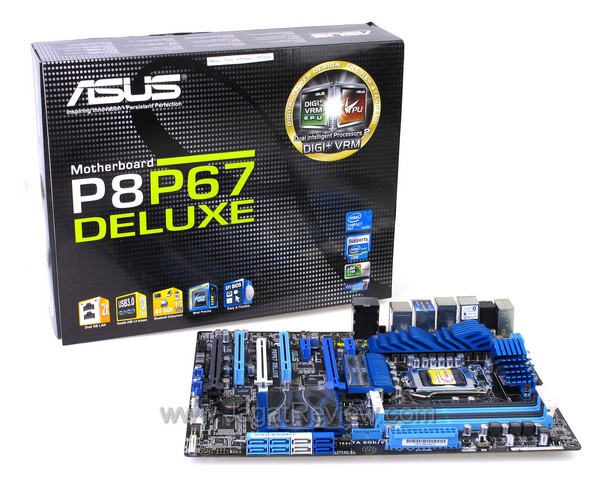

Selain unit motherboard, Anda juga akan menjumpai beberapa perlengkapan lain di dalam kotak kemasan Asus P8P67 Deluxe, yaitu buku User Manual dan User Guide, DVD Driver, 4 buah kabel SATA 6 Gbps, 2 buah kabel SATA 3 Gbps, backplate, SLI Bridge, serta Q-Connector kit (tambahan untuk header motherboard agar lebih mudah diakses).

Aksesoris pelengkap untuk Asus P8P67 Deluxe.

Tambahan yang paling menarik adalah sebuah USB 3.0 header yang dilengkapi bracket 3,5” yang bisa ditempatkan di front panel drive bay. Dengan header tersebut, Anda dapat memiliki 2 buah port USB 3.0 yang gampang diakses karena terletak di bagian depan casing. Bundel perlengkapan yang terbilang cukup melimpah ini sesuai dengan tradisi Asus yang selalu memberikan bonus pernak-pernik ekstra untuk seri motherboard “Deluxe”.

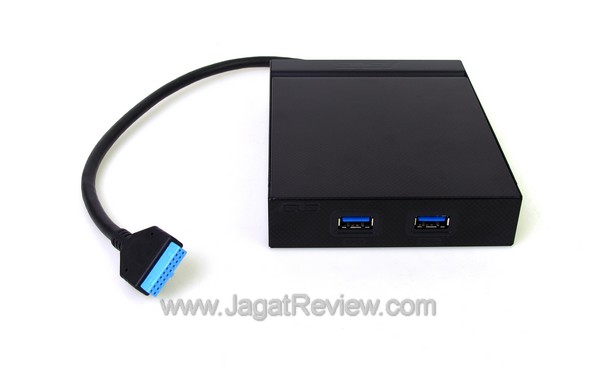

Kotak front panel berisi konektor USB 3.0 ini dapat ditempatkan di bagian depan casing sehingga mempermudah pengguna yang ingin menggunakan interface berkecepatan tinggi tersebut.
