Review EVGA P67 FTW (For The Win): Motherboard Intel Mainstream Untuk Pengguna Enthusiast
Motherboard

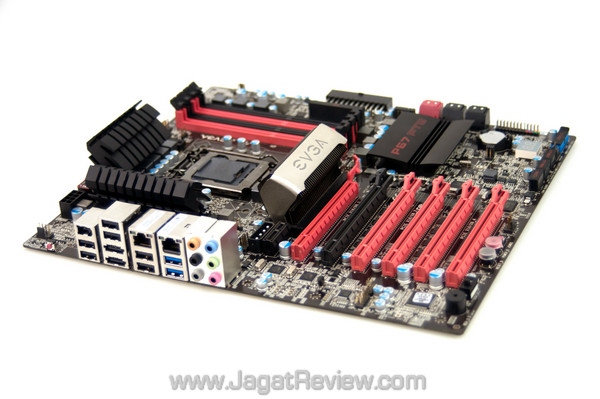

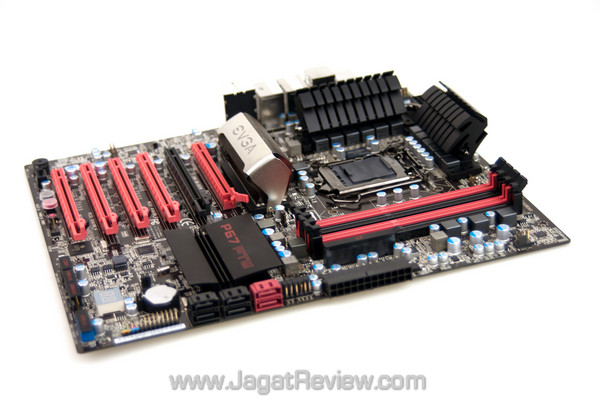

Inilah motherboard EVGA P67 FTW. EVGA P67 FTW menggunakan faktor bentuk tidak biasa yaitu E-ATX dengan ukuran 304.8×263.5 mm. Bandingkan dengan faktor bentuk ATX yang memiliki ukuran standar 295×230 mm. Pemilihan casing komputer yang tepat menjadi faktor yang sangat penting jika pengguna ingin menggunakan motherboard ini di dalam casing komputer.

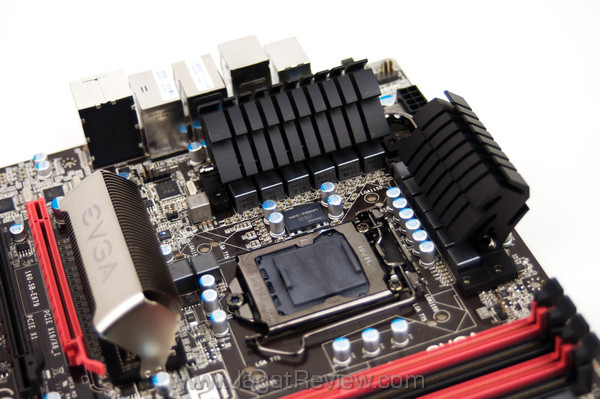

Soket prosesor LGA1155 pada EVGA P67 FTW. EVGA P67 FTW dilengkapi feature “Double Play Heat Sink” yang memungkinkan pengguna untuk menggunakan heatsink soket LGA775/1155/1156 pada motherboard ini. Terlihat di sekeliling soket prosesor komponen-komponen seperti ferrite core choke, solid capacitor, dan sebuah chip Proadlizer NEC Tokin 0E907. EVGA P67 FTW dilengkapi 12 Phase PWM. Sebuah heatsink pasif dengan ukuran cukup besar dipasangkan pada area VRM untuk menjaga temperatur kerja komponen berada pada batas aman.

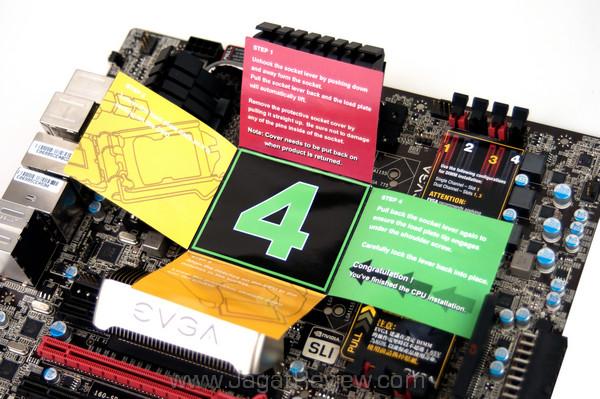

Sebelum kami lepaskan, terdapat keunikan tersendiri pada soket prosesor yaitu tersedianya sebuah manual kecil yang menjelaskan tahapan-tahapan pemasangan prosesor Intel LGA1155.

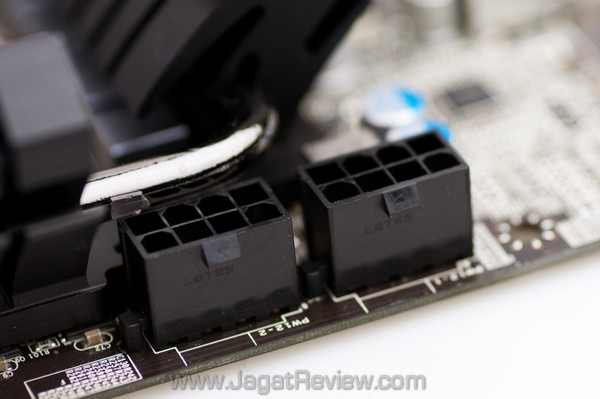

EVGA P67 FTW dilengkapi dua buah konektor 8-pin yang bertugas menyuplai daya ke prosesor. Dalam kondisi normal, pengguna cukup menggunakan sebuah konektor daya 8-pin. Pengguna dapat menggunakan kedua konektor daya 8-pin jika ingin melakukan overclocking ekstrim.

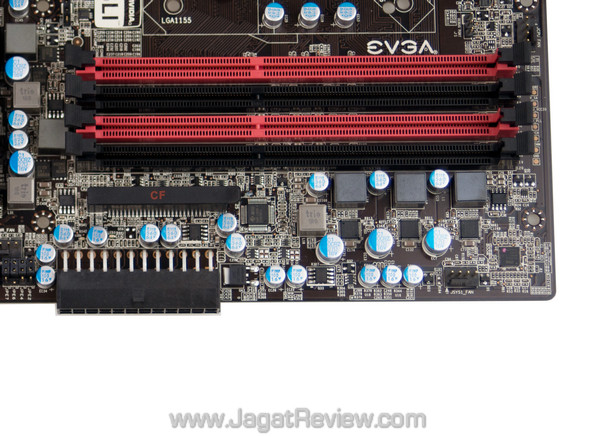

EVGA P67 FTW dilengkapi empat buah slot memori DDR3 dengan konfigurasi dual-channel memory. Motherboard ini mendukung kecepatan memori hingga 2133+ MHz (OC) dan kapasitas memori hingga 16 GB (4 GB per-slot memori). EVGA P67 FTW dilengkapi konektor daya 24-pin yang didesain mengarah ke samping. Posisi seperti ini tampaknya ditujukan agar pengaturan kabel di dalam casing komputer dapat lebih teratur. Terletak di belakang konektor daya 24-pin adalah slot memori CF (Compact Flash). Pengguna dapat menambahkan memori CF yang dapat digunakan sebagai storage tambahan atau mengunakannya sebagai chace untuk feature Ready Boost pada Windows.

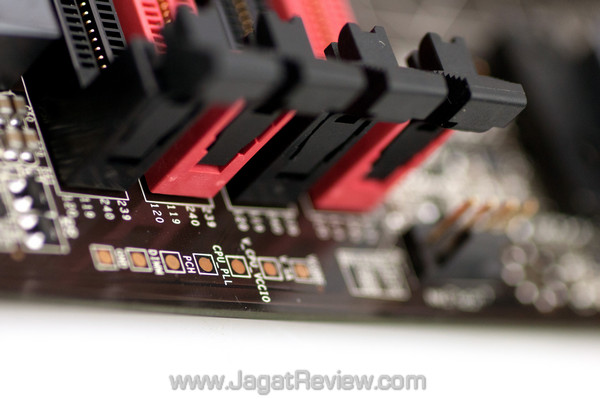

Tepat di sisi atas slot memori terdapat titik-titik untuk melakukan pengukuran voltase dengan menggunakan multimeter.

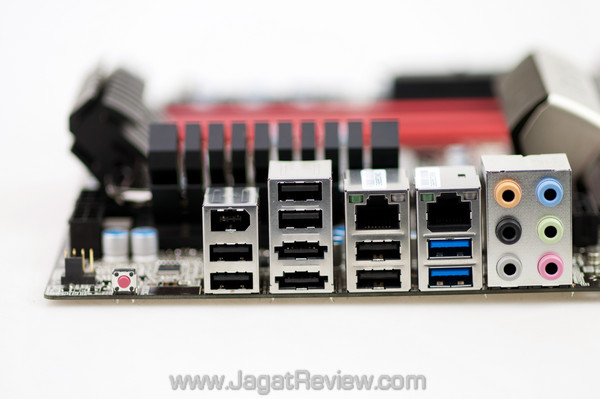

Backpanel I/O ports yang disediakan motherboard EVGA P67 FTW terdiri dari:
- 1x Clear CMOS button (red)
- 6x USB 2.0
- 2x USB 3.0
- 2x eSATA 3Gb/s (black)
- 1x IEEE 1394a
- 2x LAN (RJ45) port(s)
- 6x Audio jack(s)

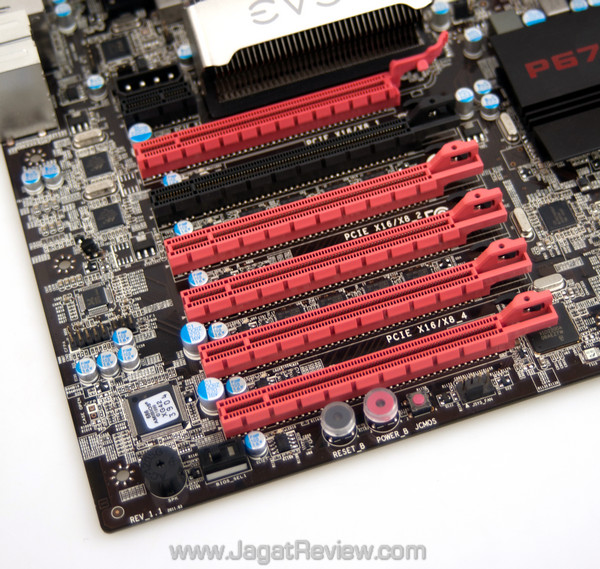

Sedangkan slot ekspansi yang disediakan EVGA P67 FTW terdiri dari:
- 1x PCI Express 2.0 x1 (Run @x1)
- 3x PCI Express 2.0 x16 (Run @x16/x8) (slot 1, 3, 5)
- 2x PCI Express 2.0 x16 (Run @x8) (slot 4, 6)
- 1x PCI Express 2.0 x16 (Run @x1) (slot 2, black)
Motherboard ini mendukung konfigurasi multi-GPU 3-way SLI dan CrossfireX.

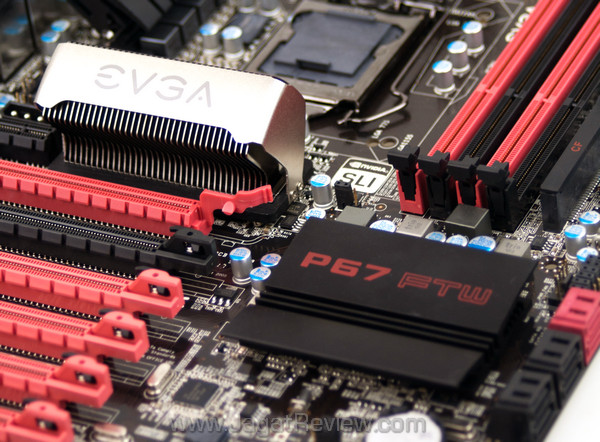

Untuk menjaga temperatur kerja chipset Intel P67 di motherboard ini, EVGA melengkapi dengan sebuah heatsink pasif berwarna hitam dengan tulisan “P67 FTW” di atasnya.
Di balik heatsink pasif bertuliskan EVGA ini bersemayam chipset nForce NF200 yang menyediakan tambahan jalur PCI Express.
