in: Motherboard | November 10, 2011 | by: Gatot Tri Yuwono

Review ZOTAC A75-ITX WiFi: Motherboard AMD LLANO dalam Ukuran Mini-ITX

Motherboard

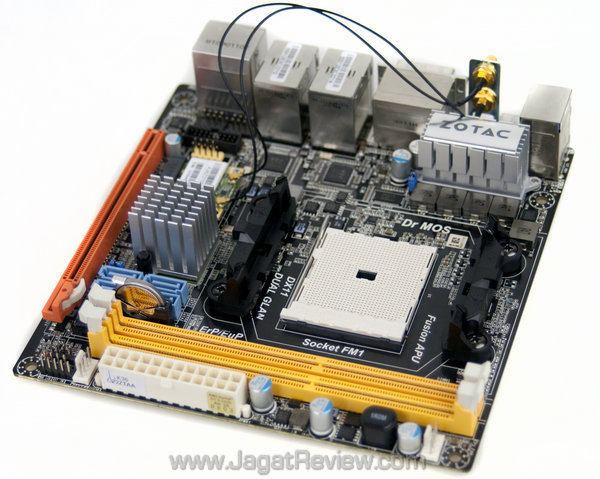

Inilah motherboard ZOTAC A75-ITX WiFi. Sesuai nama produknya, motherboard ini menggunakan faktor bentuk mini-ITX dengan ukuran 170x170mm (panjang x lebar).

Dengan ruang PCB lebih sempit, ZOTAC menempatkan dengan teliti setiap komponen yang ada di motherboard ini sehingga tidak menghalangi pemasangan komponen lainnya.

Ruang sempit di sisi atas PCB motherboard membuat ZOTAC menempatkan beberapa komponen seperti tantalum capacitor di sisi bawah PCB motherboard.

Soket prosesor FM1 (905-pin) pada ZOTAC A75-ITX WiFi. ZOTAC A75-ITX WiFi menggunakan retention heatsink AMD tipe terbaru di mana retention heatsink ini tetap kompatibel dengan heatsink AMD untuk soket AM3+/AM3/AM2+/AM2.

ZOTAC A75-ITX WiFi dilengkapi dua buah slot memori (warna kuning) DDR3 dengan konfigurasi dual-channel-memory. ZOTAC A75-ITX WiFi mendukung kapasitas memori hingga 8 GB (4 GB per-slot memori) dan kecepatan memori hingga 1866 MHz (OC). Pengguna dapat menaikkan kecepatan memori dengan mengubah multiplier memori di menu BIOS. Tepat di samping slot memori terdapat konektor daya 24-pin, CPU Fan Header, System Fan Header, Front Panel header, dan Speaker header.

Backpanel I/O ports yang disediakan motherboard ZOTAC A75-ITX WiFi terdiri dari:

  • 1x PS/2 Keyboard/Mouse port
  • 6x USB 3.0
  • 2x LAN (RJ45) port(s)
  • 5x Audio jack(s)
  • 1x Digital Optical S/PDIF output
  • 1x Single-Link DVI
  • 1x HDMI 1.4a
  • 1x Clear CMOS button
  • 2x WiFi/Bluetooth antenna connectors

Enam buah port USB 3.0 di atas ternyata dapat digunakan walaupun driver USB 3.0 yang diperlukan belum di-install. Alhasil, pengguna dapat melakukan aktivitas seperti meng-install sistem operasi, booting, atau meng-update BIOS dengan menggunakan port USB 3.0.

Slot ekspansi yang tersedia di motherboard ini terdiri dari:

  • 1x PCI Express 2.0 x16 Run @x16
  • 1x mini-PCI Express

Slot PCI Express 2.0 x16 tersebut dapat digunakan untuk menambahkan graphics card add-on. Pengguna juga dapat menambahkan graphics card add-on AMD tipe tertentu untuk menjalankan konfigurasi AMD Dual Graphics.

ZOTAC A75-ITX WiFi dilengkapi modul WiFi/Bluetooth yang terpasang di slot mini PCI Express.

Modul WiFi/Bluetooth terhubung melalui kabel kecil ke konektor antena WiFi/Bluetooth.

Daftar Isi
Pages: 1 2 3 4 5 6 7 8
