Review Motherboard ECS Z77H2-A2X: The Golden Board

Reading time:
August 15, 2012

The Board

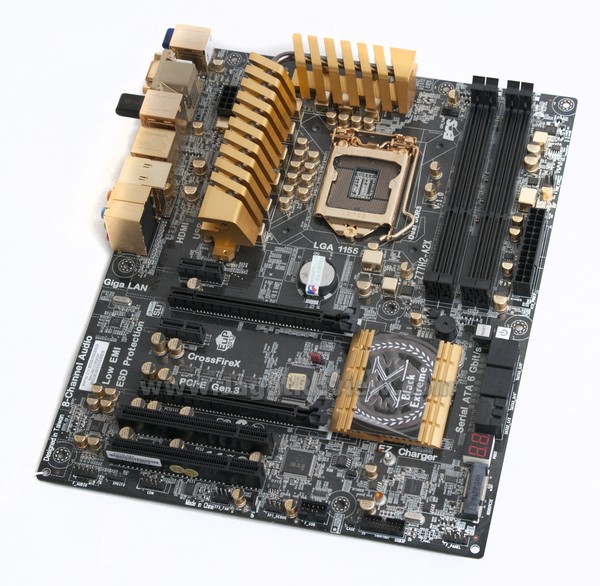

ECS Z77H2 A2X Board Overview1



Pemilihan warna untuk board ini bisa dikatakan salah satu yang paling unik yang beredar di pasaran. Tak banyak produsen yang berani memilih warna emas sebagai color scheme dari motherboard mereka. Ini dikarenakan warna emas adalah salah satu warna yang apabila tidak pergunakan dengan baik  maka dapat menghasilkan kesan yang sedikit “kampungan”.

Pilihan ECS untuk mengombinasikan warna emas dengan dasar hitam menurut kami merupakan keputusan yang tepat. Selain membuat warna emas terlihat lebih menonjol, kombinasi kedua warna ini memberikan kesan elegan dan kokoh pada saat yang  sama.

ECS Z77H2 A2X Board TopView

Secara layout board ini bisa dikatakan cukup padat. Beberapa fitur dalam board ini seakan dicoba dihadirkan walau ruang yang tersedia hampir tidak ada. Ini menyebabkan penempatan beberapa fitur standard seperti header USB 3.0, POST code reader dan onboard button menjadi tergeser ke tempat yang tidak umum. Walau begitu, layout yang dihasilkan tidak menemui kendala yang berarti. Tidak terlihat adanya masalah clearance antar komponen, membuktikan bahwa layout yang dihasilkan oleh designer board ECS masih dapat dipertanggungjawabkan.

Backpanel

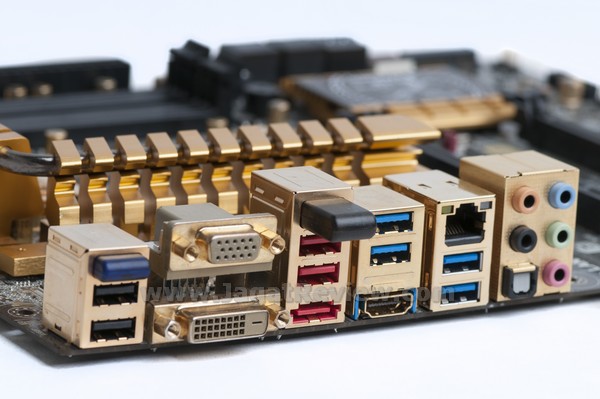

ECS Z77H2 A2X Board Backpanel

Beginilah tampilan sisi belakang ECS Z77H2-A2X.

Port yang disediakan:

  • 1x HDMI Port
  • 1x DVI-D Port
  • 1x  VGA (D-Sub) Port
  • 4x USB 2.0/1.1 Ports
  • 4x USB 3.0/2.0 Ports
  • 1x eSATA Port
  • 1x Bluetooth Dongle
  • 1x Wirelesss LAN  Dongle
  • 1 x RJ-45 Port (LAN)
  • 6x audio jacks
  • 1x Optical S/PDIF Out Connector

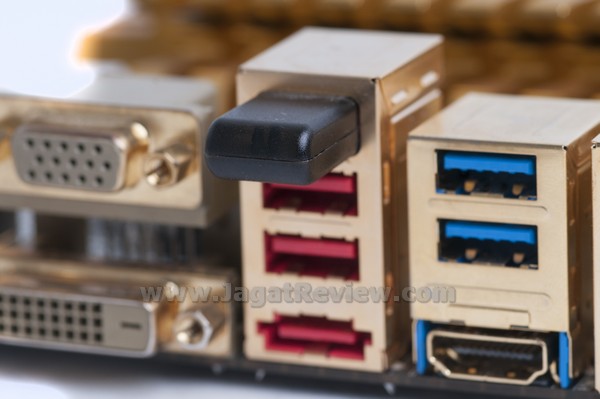

ECS Z77H2 A2X Board Backpanel I O WiFi

Board ini dilengkapi juga sebuah Wireless LAN dongle untuk memudahkan koneksi ke jaringan nirkabel  yang tersedia.

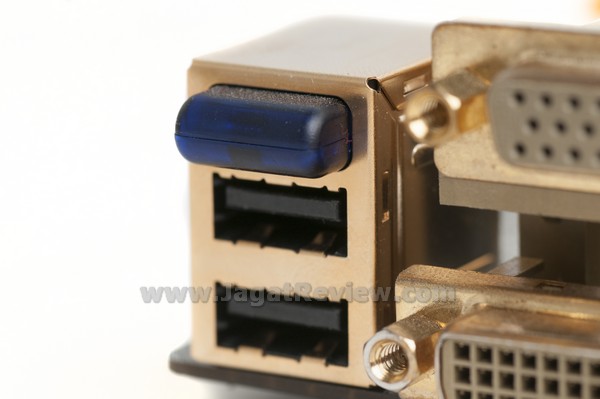

ECS Z77H2 A2X Board Backpanel I O Bluetooth

Untuk motherboard sekelas ini sebuah Bluetooth dongle menjadi sebuah keharusan. Dengan banyaknya jumlah peripheral seperti keyboard, mouse, dan gadget lainnya yang menggunakan koneksi ini, sungguh wajar bahwa produsen motherboard mulai menyertakan tipe koneksi ini sebagai salah fitur standar dalam motherboard mereka.

PCI Express/PCI Slot

ECS Z77H2 A2X Board PCI Slots



Board ini menyediakan dua buah slot PCI-Express yang memungkinkan penggunaan konfigurasi dual graphics card. Selain itu board ini juga memiliki port PCI-Express X1 untuk memasang peripheral tambahan lainnya.  Untuk mereka yang masih menggunakan hardware  yang menggunakan card dengan tipe PCI, produk ini juga menyediakan dua buah slot PCI.

Total PCIe slot yang dimilikinya:

  • 2x Slot PCI-Express X16
  • 2x Slot PCI-Express X1
  • 2x Slot PCI

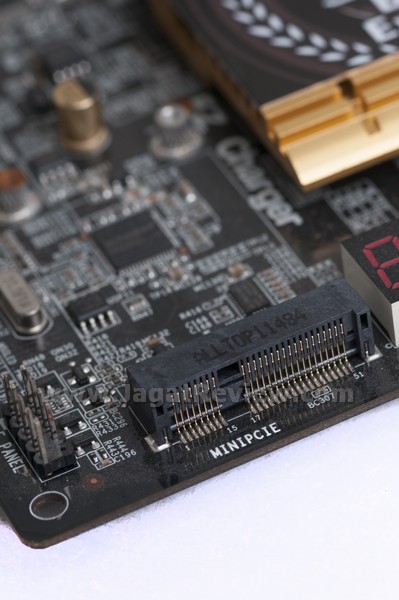

ECS Z77H2 A2X Board MiniPCIE2

Selain slot PCI standard, Z77H2-AX2 ini juga dilengkapi dengan sebuah slot MiniPCIE. Slot ini serba guna karena dapat mengakomodir berbagai macam hardware seperti mini Wireless Card, mini TV tuner, bahkan m-SATA SSD.

SATA

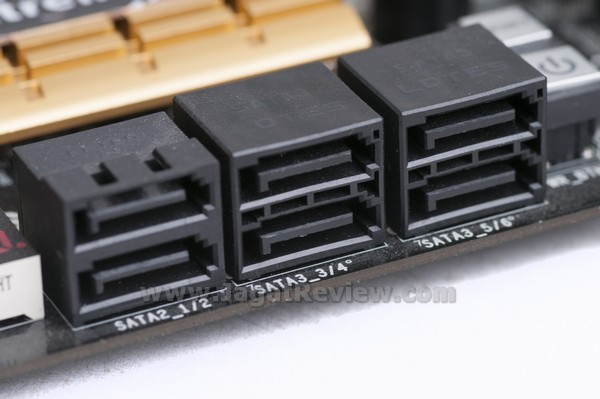

ECS Z77H2 A2X Board SATA

Board ini menyediakan 8 port SATA: 2 port SATA II  dan 4 port SATA III menggunakan koneksi dari PCH Z77. Koneksi SATA 1/2 merupakan SATA II, sedangkan SATA 3/4/5/6 adalah koneksi SATA III.

Sayangnya tidak ada  perbedaan warna diantara kedua jenis SATA port ini sehingga pengguna harus  memperhatikan label yang tertera agar dapat menggunakan port SATA yang sesuai dengan kebutuhan mereka.
