Review ASUS Sabertooth 990FX: Motherboard Tangguh Untuk Platform AMD Kelas Atas

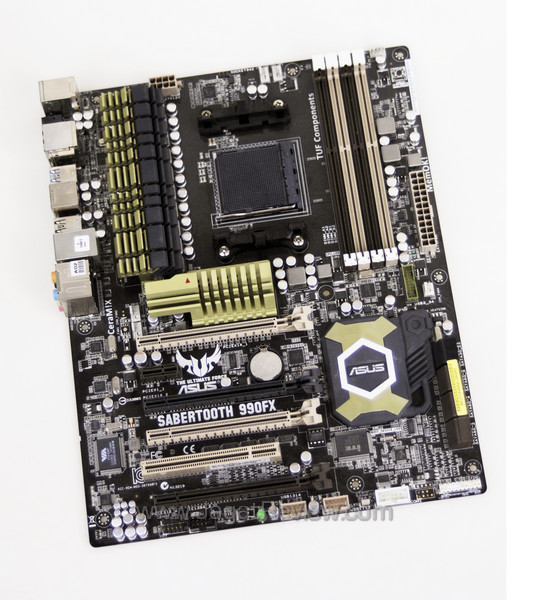

The Board
Kombinasi warna hijau, coklat, dan hitam pada ASUS Sabertooth 990FX mengingatkan kami pada warna yang biasa digunakan di dunia militer. Dan tampaknya warna ini memang sesuai dengan image produk ASUS seri TUF. ASUS Sabertooth 990FX menggunakan faktor bentuk ATX dengan ukuran 305×244 mm. ASUS menempatkan setiap komponen di motherboard ini pada posisi dimana tidak akan menyulitkan pemasangan komponen lainnya.

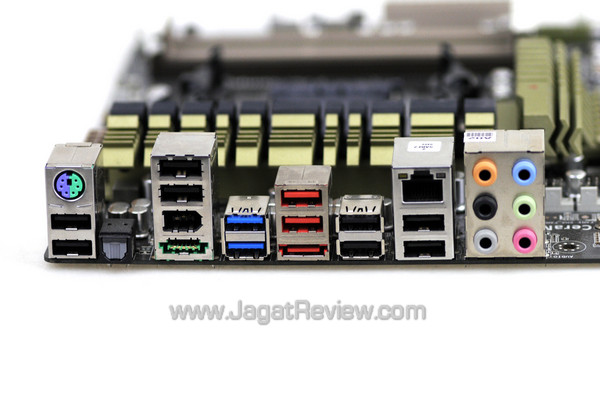

Backpanel
Konektor pada backpanel I/O ASUS Sabertooth 990FX terdiri dari:
- 1 x PS/2 keyboard/mouse combo port
- 1 x eSATA 3Gb/s
- 1 x Power eSATA 3Gb/s
- 1 x IEEE 1394a
- 1 x LAN (RJ45) port(s)
- 2 x USB 3.0
- 10 x USB 2.0
- 1 x Optical S/PDIF out
- 6 x Audio jack(s)
Solusi eSATA 3Gbps diakomodir chip JMicron JMB362. Sedangkan solusi USB 3.0 disediakan oleh chip buatan ASMedia. Selain itu, terdapat pula chip buatan Realtek yang menangani solusi audio (ALC892) dan networking (RTL8111E).

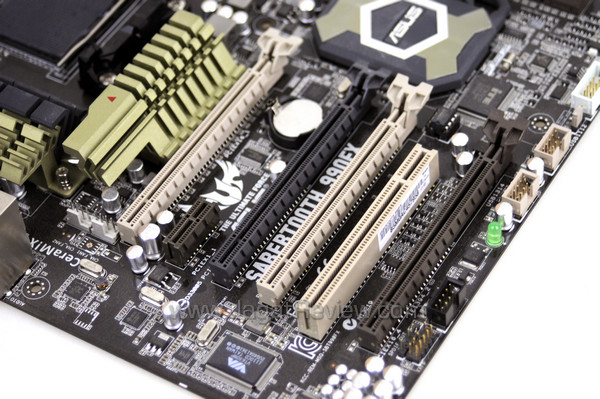

PCI Express/PCI Slot
Slot ekspansi pada ASUS Sabertooth 990FX terdiri dari:
- 3 x PCIe 2.0 x16 (x16/x16 or x16/x8/x8)
- 1 x PCIe 2.0 x16 (x4, Black)
- 1 x PCIe 2.0 x1
- 1 x PCI
ASUS Sabertooth 990FX mendukung konfigurasi multi-GPU dengan menggunakan, maksimal, empat buah graphics card AMD (Quad CrossfireX) maupun NVIDIA (Quad SLI). Cukup disayangkan, ASUS tidak menyertakan multi-GPU Bridge untuk konfigurasi dengan menggunakan 3 atau 4 buah graphics card.

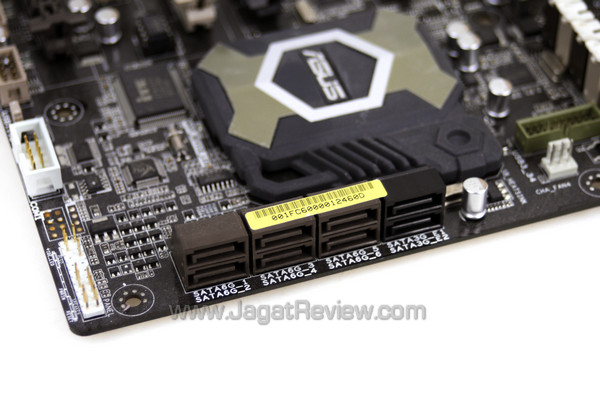

SATA
ASUS menyediakan 6 buah port SATA 6Gbps (coklat) yang diakomodir chipset southbridge SB950 dan 2 buah port SATA 3Gbps (hitam) yang diakomodir chip JMicron JMB362.

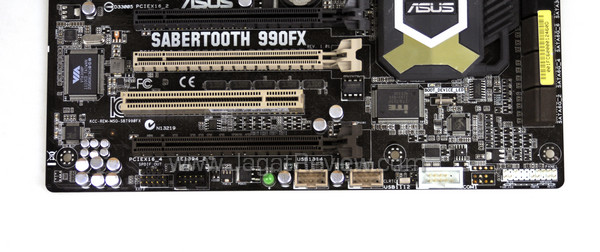

Headers
Header internal pada ASUS Sabertooth 990FX terdiri dari (kiri ke kanan):
- 1 x S/PDIF out header(s)
- 1 x Front panel audio connector(s) (AAFP)
- 1 x IEEE 1394a connector(s)
- 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
- 1 x COM port(s) connector(s)
- 1 x System panel(s) (Q-Connector)

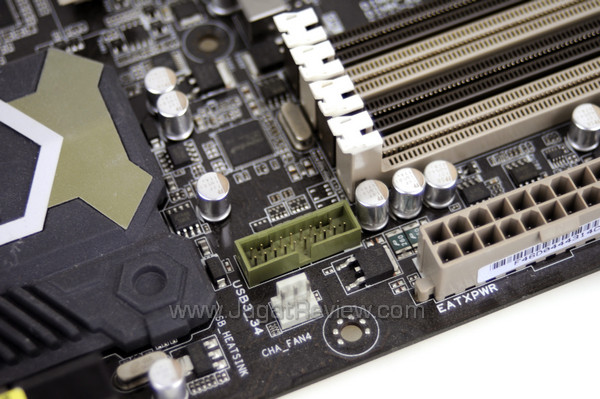

Tentu saja terdapat pula sebuah USB 3.0 header yang diakomodir chip buatan ASMedia.
Komponen

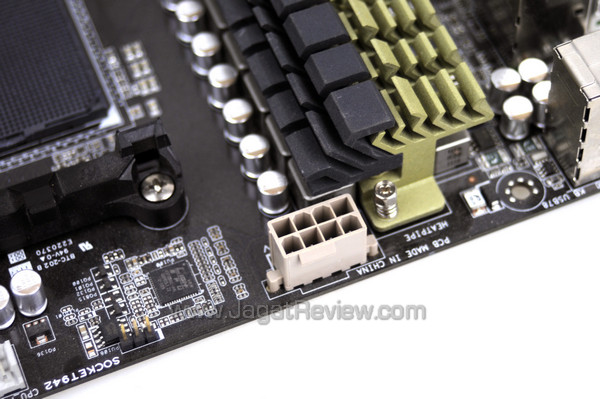

Di sisi kiri soket prosesor AM3+, berbaris rapi komponen ferrite choke dan solid capacitor. ASUS menggunakan konfigurasi VRM 8+2 Digital Phase Power Design. Untuk menjaga temperatur komponen pada batas normal, ASUS menggunakan heatsink pasif berlapis bahan kemarik. Sedangkan di sisi bawah soket prosesor adalah chipset northbridge AMD 990FX dengan heatsink pasif berlapis bahan keramik di atasnya. Heatsink northbridge dan VRM terhubung oleh sebuah heatpipe. ASUS Sabertooth 990FX dilengkapi sebuah konektor daya 8-pin untuk menjamin kecukupan asupan daya ke prosesor terutama saat melakukan overclocking. ASUS Sabertooth 990FX menyediakan 4 buah slot memori DDR3. Dukungan kapasitas dan kecepatan maksimal memori adalah 32 GB dan 1866 MHz. Di sudut kanan motherboard terdapat tombol MemOK!. Feature ini memungkinkan sistem dapat hidup dengan normal meskipun menggunakan memori yang belum dikenali oleh motherboard. Seperti halnya chipset northbrigde, chipset southbridge SB950 juga dilengkapi heatsink pasif berlapis bahan keramik untuk menjaga temperatur pada batas normal.
