in: HSF - Cooling Devices | July 26, 2013 | by: Richard Sutanto

Review Coolermaster Seidon 240M: Water Cooling untuk Overclocker

Pengujian

Berikut spesifikasi sistem yang akan digunakan saat melakukan pengujian.

Spesifikasi Sistem

  • Processor: Intel I5 4670K
  • Casing: Corsair Carbide 400R
  • Motherboard: Gigabyte z-87X OC
  • Memory: Kingston HyperX 1600 CL9
  • Power Supply: Corsair AX850
  • Storage: Intel SSD
  • Thermal Paste: Bawaan Cooler Master

Program yang digunakan

  • Linpack 0.6.4 – Aplikasi yang kami gunakan untuk memberi beban kerja kepada prosesor. Dengan aplikasi ini, kami juga sekaligus membebani Memory Controller pada prosesor dengan mengatur agar Linpack memenuhi penggunaan memory seluruhnya.
  • Core Temp 0.99.8 – Aplikasi yang digunakan untuk memantau suhu maksimum dan minimum prosesor selama pengujian.
  • GPU-Z 0.7.1  – Aplikasi yang digunakan untuk memberikan informasi dari graphic card yang digunakan, dalam hal ini adalah IGP (Integrated Graphics Processors).
  • CPU-Z 1.6.4.1 – Aplikasi yang digunakan untuk memberikan informasi mengenai sistem yang sedang berjalan.

Pengujian akan dilakukan dengan menjaga suhu ruangan berkisar diantara 27~28 °C. Kami akan menggunakan performa dari stock cooling bawaan Intel sebagai baseline kami.

*NB: Keadaan Idle adalah keadaan sistem didiamkan setelah mendapatkan load setelah pengujian.

Persiapan Pengujian

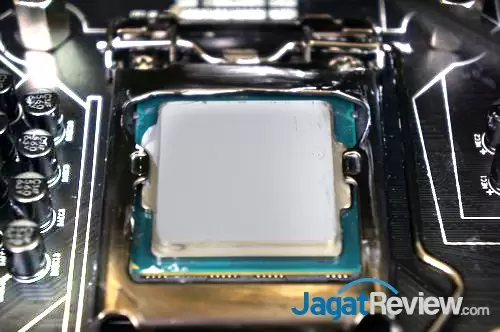

Berikut ini adalah langkah-langkah yang kami jalani pada saat persiapan pengujian. Pertama-tama kami mengaplikasikan thermal paste pada CPU seperti terlihat pada gambar.

DSC00109s

Langkah selanjutnya kami memasang mounting pompa. Pemasangan mounting pada pompa ini cukup mudah, karena pada pompa telah disediakan celah sempit untuk menjepit besi mounting. Setelah itu mounting dibaut dari bagian bawah pompa. Baut pada mounting akan dipasangkan pada mounting yang ada pada motherboard dan hasilnya dapat terlihat seperti gambar dibawah ini

DSC00098s DSC00100s4DSC00102s DSC00106s

Lain halnya pada pemasangan radiator. Kami menggunakan baut kipas (panjang) yang dipasangkan dari luar casing menembus kipas dan membaut radiator. Hasil pemasangannya dapat dilihat pada gambar berikut.

DSC00107s

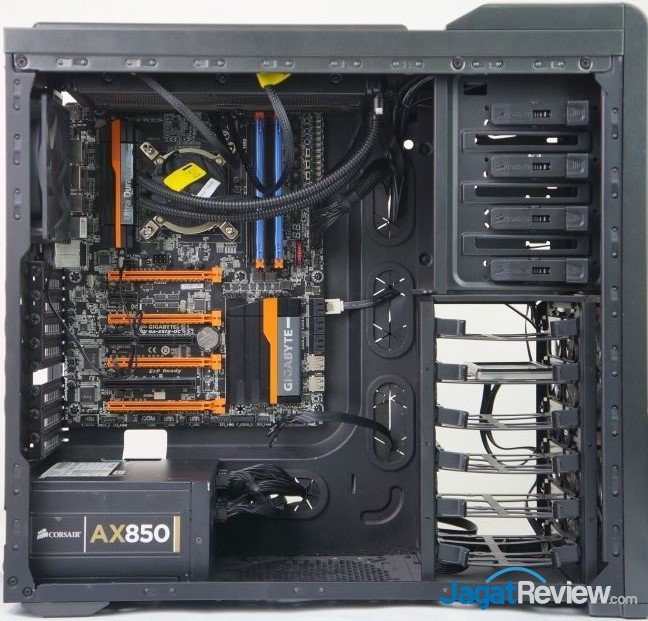

Hasil Akhir Perakitan
Hasil perakitan
