Review Gigabyte F2A85XN-WiFi: Motherboard Mini Kaya Feature untuk APU AMD

Seiring dengan majunya perkembangan hardware komputer membuat komponen akan semakin terintegrasi pada komponen lainnya. Salah satu komponen tersebut tidak lain adalah iGPU alias graphics card terintegrasi. Jika dahulu komponen iGPU tertanam di motherboard maka saat ini iGPU tertanam bersama komponen CPU. Alhasil di dalam sebuah keping prosesor tidak hanya ditemukan unit CPU tetapi juga unit GPU. Tidak hanya itu komponen lainnya yang sebelumnya berada di motherboard juga masuk ke dalam keping prosesor seperti kontroler memori, kontroler PCIe, northbridge, dan masih banyak lagi.

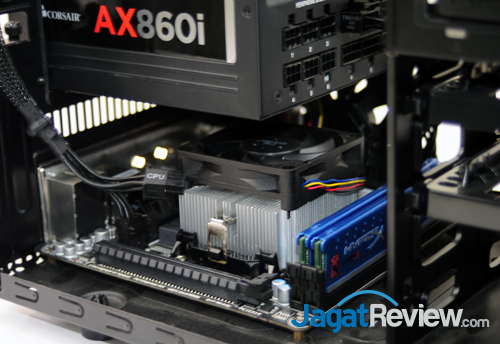

gigabyte f2a85xn-wifi on casing 02

Berpindahnya beberapa komponen dari motherboard ke keping prosesor tentu membuat populasi komponen di motherboard berkurang. Pengurangan tersebut ternyata memiliki nilai positif dimana produsen motherboard kini dapat mengecilkan ukuran motherboard. Salah satu faktor bentuk motherboard yang kini naik daun adalah mini-ITX. Motherboard dengan faktor bentuk tersebut ditujukan untuk kalangan pengguna yang menginginkan sebuah sistem berukuran ringkas dan tidak memakan tempat banyak tetapi tanpa mengorbankan feature penting dari sebuah platform baik dari Intel maupun AMD.

Salah satu platform milik AMD yang sangat cocok sekali menggunakan motherboard mini-ITX adalah APU. Hadirnya iGPU Radeon HD dengan performa terbaik di kelasnya membuat pengguna tidak perlu lagi menambahkan sebuah graphics card add-on. Dengan kelebihan seperti itu, tentu pengguna tinggal memasangkan prosesor APU dengan motherboard mini-ITX dengan feature lengkap yang tidak kalah dengan motherboard berukuran normal. Jika Anda saat ini sedang mencari pasangan yang cocok untuk prosesor AMD APU Anda, Gigabyte F2A85XN-WIFI mungkin motherboard yang Anda cari selama ini. Motherboard ini siap mengakomodir prosesor AMD APU Trinity dan Richland pilihan Anda. Seperti apa performa dan feature unggulan yang ditawarkan? Simak ulasan lengkapnya berikut ini.

AMD A85X

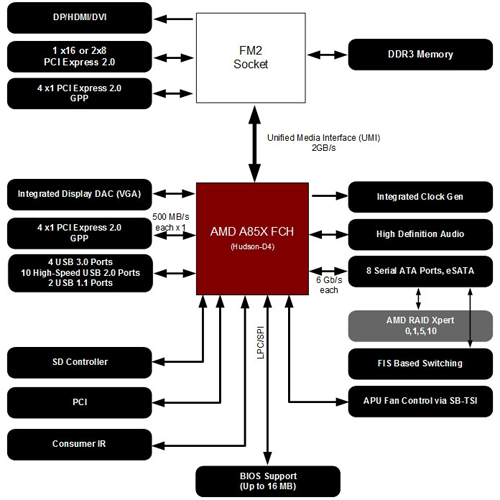

a85x block diagram

Spesifikasi

APU FM2 Socket:
1. AMD A series processors
2. AMD Athlon™ series processors
Chipset 1. AMD A85X
Memory 1. 2 x 1.5V DDR3 DIMM sockets supporting up to 64 GB of system memory
2. Dual channel memory architecture
3. Support for DDR3 2400(OC)/1866/1600/1333/1066 MHz memory modules
4. Support for AMD Memory Profile (AMP)/Extreme Memory Profile (XMP) memory modules
Onboard Graphics APU with integrated AMD Radeon™ HD 8000/7000 series graphics:
1. 1 x DVI-D port, supporting a maximum resolution of 2560×1600
2. 2 x HDMI ports, supporting a maximum resolution of 1920×1200
3. Support for DirectX 11
4. Maximum shared memory of 2 GB
Audio 1. Realtek® ALC892 codec
2. High Definition Audio
3. 2/4/5.1/7.1-channel
4. Support for S/PDIF Out
LAN 1. Realtek® GbE LAN chip (10/100/1000 Mbit)
Wireless Communication module 1. Wi-Fi 802.11 a/b/g/n, supporting 2.4/5 GHz Dual-Band
2. Bluetooth 4.0, 3.0+HS, 2.1+EDR
Expansion Slots 1. 1 x PCI Express x16 slot, running at x16
2. 1 x mini-PCI Express slot for the wireless communication module
Multi-Graphics Technology 1. Support for AMD Dual Graphics technology
Storage Interface Chipset:
1. 4 x SATA 6Gb/s connectors supporting up to 4 SATA 6Gb/s devices
2. Support for RAID 0, RAID 1, RAID 5, RAID 10, and JBOD
USB Chipset:
1. Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
2. Up to 6 USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
Internal I/O Connectors 1. 1 x 24-pin ATX main power connector
2. 1 x 4-pin ATX 12V power connector
3. 4 x SATA 6Gb/s connectors
4. 1 x APU fan header
5. 1 x system fan header
6. 1 x front panel header
7. 1 x front panel audio header
8. 1 x S/PDIF Out header
9. 1 x USB 3.0/2.0 header
10. 1 x USB 2.0/1.1 header
11. 1 x Clear CMOS jumper
12. 1 x chassis intrusion header
Back Panel Connectors 1. 1 x PS/2 keyboard/mouse port
2. 2 x HDMI ports
3. 1 x DVI-D port
4. 2 x antenna connectors
5. 2 x USB 3.0/2.0 ports
6. 4 x USB 2.0/1.1 ports
7. 1 x RJ-45 port
8. 1 x optical S/PDIF Out connector
9. 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O Controller 1. iTE® I/O Controller Chip
H/W Monitoring 1. System voltage detection
2. APU/System temperature detection
3. APU/System fan speed detection
4. APU/System fan speed control
BIOS 1. 2 x 64 Mbit flash
2. Use of licensed AMI EFI BIOS
3. Support for DualBIOS™
4. PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Unique Features 1. Support for @BIOS
2. Support for Q-Flash
3. Support for Xpress Install
4. Support for EasyTune
* Available functions in EasyTune may differ by motherboard model.
5. Support for Smart Recovery 2
6. Support for ON/OFF Charge
7. Support for Wi-Fi Share
8. Support for Cloud Station
Operating System 1. Support for Windows 8/7/Vista/XP
Form Factor 1. Mini-ITX Form Factor; 17.0cm x 17.0cm

Platform Pengujian Gigabyte F2A85XN-WIFI

  • Prosesor: AMD A10-6800K
  • Motherboard: Gigabyte F2A85XN-WIFI
  • Graphics Card: Radeon HD 8670D
  • Memory:  2x 4GB Kingston HyperX Genesis (XMP Profile Run @1600 MHz)

kingston hyperx ssd

  • Flash Drive: Kingston DataTraveler HyperX 3.0

  • Power Supply: Corsair AX850

  • CPU Heatsink: Corsair H80

  • Monitor: LCD Monitor 1920×1080
  • Input: Generic Keyboard and Mouse
  • OS: Windows 7 Ultimate 64-bit SP1

Kemasan

gigabyte f2a85xn-wifi front box

gigabyte f2a85xn-wifi back box

Perlengkapan & Dokumentasi

gigabyte f2a85xn-wifi sales package 01

gigabyte f2a85xn-wifi sales package 02

gigabyte f2a85xn-wifi sales package 03

Bersama unit motherboard Gigabyte menyertakan perlengkapan sebagai berikut:

  • User’s Manual
  • Multilingual Installation Guidebook
  • Driver & Utility DVD

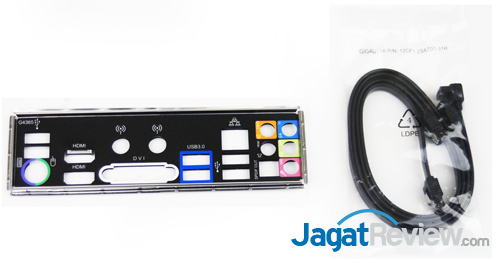

  • Backpanel I/O shield
  • 2x SATA cables

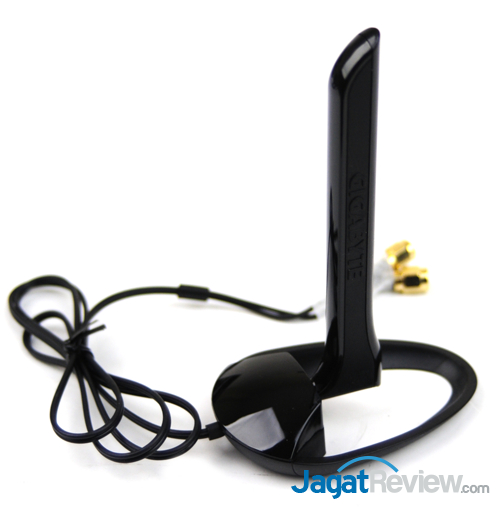

  • WiFi & Bluetooth antenna
