in: Graphics Card | November 25, 2013 | by: Gatot Tri Yuwono

Review Gigabyte GTX 780 Ti Windforce 3X OC: Gaming Kencang dengan Full GK110 Clock 1GHz

Graphics Card

gigabyte gtx 780 ti windforce 3x oc card 01 fix

Gigabyte melengkapi graphics card GeForce GTX 780 Ti mereka dengan sistem pendingin andalan mereka bernama Windforce 3X. Meskipun masih mengusung nama lama, sistem pendingin Windforce 3X pada graphics card Gigabyte ini merupakan generasi terbaru dengan kemampuan thermal dissipation hingga sebesar 450 Watt. Kemampuan sistem pendingin seperti itu tentu membuat graphics card ini dapat bekerja pada temperatur lebih rendah meskipun spesifikasi clock di genjot di atas nilai standarnya.

gigabyte windforce 3x 450w

gigabyte gtx 780 ti windforce 3x oc heatpipes

Sistem pendingin Windforce 3X 450W memiliki dua area pelepasan panas yaitu area di atas chip GPU dan memori serta area di atas komponen VRM graphics card. Komponen baseplate heatsink terbuat dari bahan tembaga. Di sekitar baseplate tembaga untuk chip GPU, terdapat lempengan logam tipis untuk mendinginkan komponen chip memori. Panas di area ini dialirkan menuju dua area sirip-sirip heatsink dengan bantuan 6 buah heatpipe tembaga. Dari enam heatpipe tersebut, empat di antaranya memiliki diameter sebesar 6 mm sementara dua lainnya memiliki diameter 8 mm.

gigabyte gtx 780 ti windforce 3x oc card 02



Untuk mempercepat pelepasan panas dari heatsink ke udara, Windforce 3X 450W dilengkapi 3 buah kipas dengan diameter setiap kipas sebesar 80 mm. Satu hal menarik dari Windforce 3X 450W adalah sistem pendingin tersebut tetap mempertahankan desain dua slot. Alhasil graphics card tidak memakan banyak tempat di dalam casing komputer sekaligus memudahkan saat menggunakan konfigurasi multi-GPU.

Untuk menguji performa Windforce 3X 450W, kami menjalankan aplikasi Unigine Heaven dan mendapatkan hasil sebagai berikut:

Gigabyte GTX 780 Ti Windforce 3X OC

  • Full-load : 76 °C (fan speed: Auto @49%)
  • Idle : 30 °C (fan speed: Auto @26%)

Walaupun temperatur kerja cukup tinggi pada kondisi full load, perlu diingat jika Windforce 3X mendinginkan sebuah chip GPU GK110 15SMX dengan 7,1 milyar transistor dimana clock GPU bekerja di atas nilai standar.

gigabyte gtx 780 ti windforce 3x oc pcb v2



GeForce GTX 780 Ti milik Gigabyte ternyata menggunakan PCB reference tetapi dengan sejumlah perubahan kecil pada komponen tertentu.

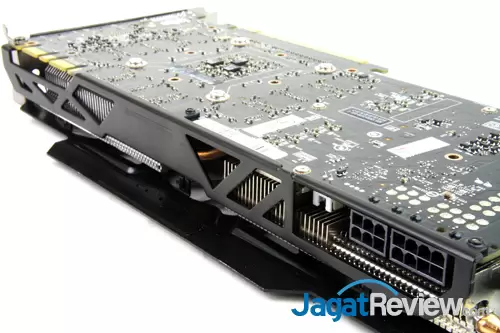

gigabyte gtx 780 ti windforce 3x oc metal for pcb



PCB dilengkapi pelat tembaga di sisi samping untuk mencegah bengkoknya PCB dan memudahkan pemasangan ke motherboard.

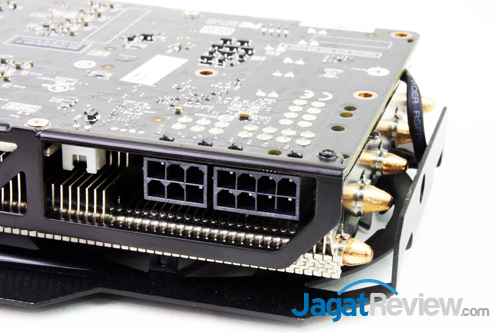

gigabyte gtx 780 ti windforce 3x oc power connector

Gigabyte GTX 780 Ti Windforce 3X OC tetap menggunakan konfigurasi konektor daya PCIe 8-pin + 6-pin. Konfigurasi seperti itu membuat graphics card mampu menerima asupan daya hingga sebesar 300 Watt.

gigabyte gtx 780 ti windforce 3x oc sli fingers

Dua konektor SLI siap digunakan untuk melipatgandakan performa gaming dengan menggunakan hingga 4 buah graphics card dengan tipe serupa.

gigabyte gtx 780 ti windforce 3x oc display connector



Gigabyte GTX 780 Ti Windforce 3X OC menyediakan konektor display serupa dengan versi reference yaitu:

  • 1x Dual-link DVI-I
  • 1x Dual-link DVI-D
  • 1x DisplayPort
  • 1x HDMI

Graphics card ini siap menjalankan konfigurasi multi-monitor NVIDIA (3DVision) Surround dengan menggunakan hingga 4 buah monitor.
