in: Graphics Card | December 16, 2013 | by: Gatot Tri Yuwono

Review VGA ASUS ROG MARS 760: Performa Kencang Duet NVIDIA GTX 700 Termurah

Graphics Card

asus rog mars 760 card auf



Di dalam graphics card dengan ketebalan dua slot dan memiliki ukuran panjang 279,4 mm, tertanam dua chip GPU GK104 6 SMX dengan 16 buah chip memori tipe GDDR5 dengan kapasitas total 4096 MB. ROG MARS 760 kembali menjadi saksi keberhasilan ASUS dalam menghadirkan produk khas mereka yaitu graphics card dual-GPU di luar produk standar dari NVIDIA. Berada di bawah bendera produk ROG (Republic Of Gamers) dan MARS, sudah dapat dipastikan jika ASUS melengkapi ROG MARS 760 dengan sejumlah teknologi terbaik kreasi mereka sendiri.

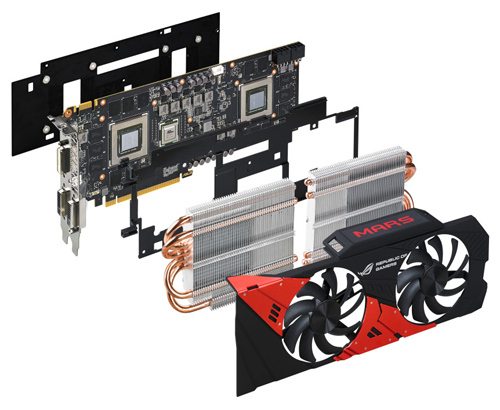

asus rog mars 760 cast off



asus rog mars 760 heatsink

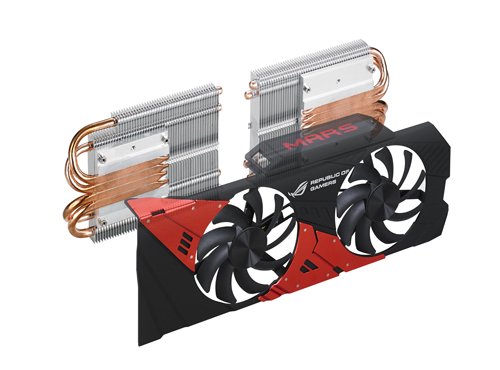

Setiap chip GPU pada ASUS ROG MARS 760 ditangani oleh komponen heatsink terpisah untuk menghindari transfer panas antar heatsink. Setiap heatsink dilengkapi empat buah heatpipe tembaga dimana heatpipe tersebut bersentuhan langsung dengan chip GPU pada bagian baseplate. Terlihat pada gambar di atas jika ASUS melengkapi sisi atas dan bawah PCB dengan lempengan alumunium. Lempengan tersebut selain berfungsi mencegah bengkoknya PCB, juga membantu mendinginkan sejumlah komponen di sisi atas dan bawah PCB seperti komponen VRM, chip memori, dan lainnya.

asus rog mars 760 fans

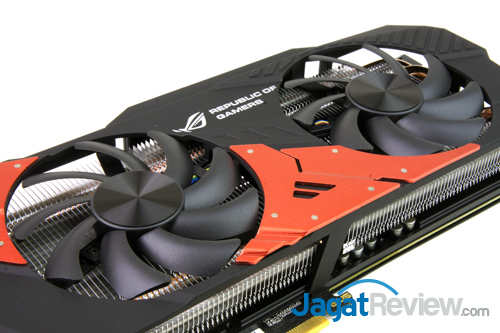

ASUS ROG MARS 760 dilengkapi dua buah kipas dengan diameter tiap kipas sebesar 90 mm. Masing-masing kipas diposisikan tepat di atas setiap heatsink DirectCU II sehingga pelepasan panas dari sirip-sirip alumunium pada heatsink menjadi optimal.

Untuk menguji performa sistem pendingin ASUS ROG MARS 760, kami menjalankan aplikasi Unigine Heaven dan mendapatkan hasil sebagai berikut:

ASUS ROG MARS 760

GPU1

  • Full-load : 79 °C (fan speed: Auto @71%)
  • Idle : 32 °C (fan speed: Auto @30%)

GPU2

  • Full-load : 75 °C (fan speed: Auto @67%)
  • Idle : 26 °C (fan speed: Auto @28%)

asus rog mars 760 pcb

asus rog mars 760 bottom pcb

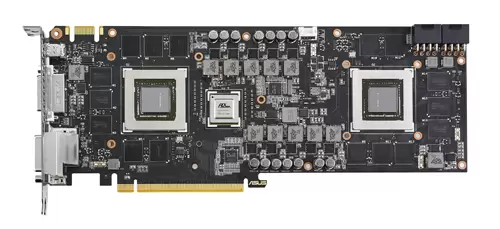

Seperti inilah penampang atas PCB milik ASUS ROG MARS 760. Graphics card ini menggunakan komponen DIGI+ VRM dengan konfigurasi 12-phase Super Alloy Power. Sementara itu di sisi bawah PCB, ASUS menanamkan komponen POSCAPs. Kombinasi seluruh komponen tersebut diklaim mampu membuat graphics card memiliki durabilitas lebih baik dan kemampuan overclocking lebih baik dibandingkan menggunakan komponen konvensional.

asus rog mars 760 pcb zoom

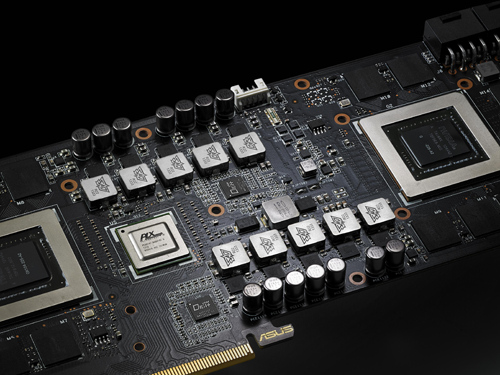

Komunikasi antar chip GPU menggunakan 48 buah jalur PCI Express 3.0 yang diakomodir chip PCIe bridge PLX PEX8747.

asus rog mars 760 sli finger

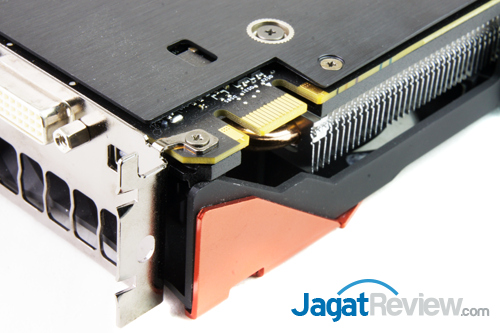

ASUS ROG MARS 760 dilengkapi satu buah konektor SLI sehingga pengguna dapat menggabungkan graphics card ini dengan graphics card lain dengan jenis serupa dan mengaktifkan konfigurasi Quad SLI.

asus rog mars 760 power connectors led green

asus rog mars 760 power connectors led red

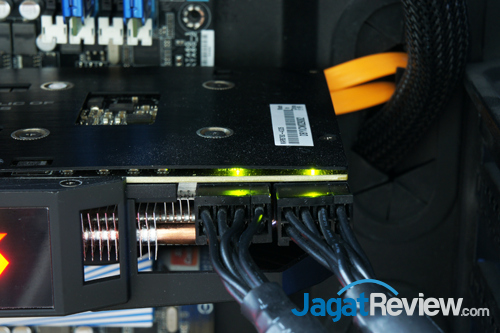

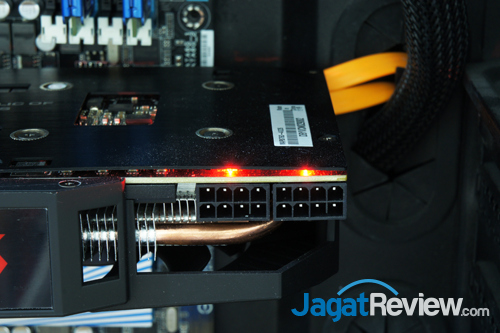

ASUS ROG MARS 760 dilengkapi dua konektor daya PCIe 8-pin dimana konfigurasi seperti itu mampu memberikan asupan daya maksimal hingga sebesar 375 Watt. Setiap konektor daya dilengkapi lampu LED dimana akan memancarkan warna hijau jika konektor dipasang dengan benar dan warna merah jika tidak.

asus rog mars 760 display connectors

ASUS ROG MARS 760 menyediakan konektor display sebagai berikut:

  • Dual-link DVI-I (x2)
  • Dual-link DVI-D
  • 1x mini DisplayPort

Seperti graphics card NVIDIA generasi terbaru lainnya, konfigurasi konektor display seperti ini tetap mengijinkan pengguna untuk menjalankan konfigurasi multi-monitor NVIDIA 3DVision Surround dengan menggunakan hingga 4 buah monitor. Jika Anda menggunakan monitor dengan input HDMI tidak perlu kecewa karena satu konverter DVI to HDMI tersedia pada paket penjualan.
