in: Graphics Card | March 27, 2014 | by: Gatot Tri Yuwono

Review MSI R9 290X Lightning: VGA Gaming Kencang dengan Kemampuan Lebih

msi r9 290x lightning vrm component area



msi r9 290x lightning vrm component area 02

MSI R9 290X Lighnting telah mengadopsi teknologi Military Class 4 dimana graphics card ini telah dilengkapi komponen seperti DrMOS 4, Copper MOS, New SFC (Super Ferrite Choke), Hi-C CAP (Highly-Conductive Capacitor, dan Dark Solid CAP. Penggunaan komponen tersebut diklaim menjamin durabilitas graphics card lebih baik dimana peranannya akan sangat penting saat melakukan overclocking ekstrim. Sementara itu untuk menunjang overclocker dapat mencapai clock setinggi mungkin, MSI R9 290X Lightning menggunakan konfigurasi VRM 12-phase untuk GPU, 3-phase untuk MEMORY, dan 2-phase untuk PLL.

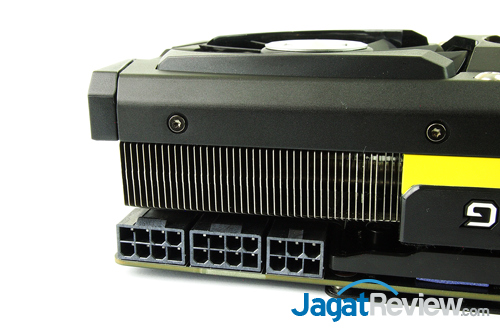

msi r9 290x lightning power connector

Untuk menjamin kecukupan daya terutama saat melakukan overclocking, MSI R9 290X Lightning dilengkapi konektor daya PCIe 8-pin sebanyak dua buah dan 6-pin sebanyak satu buah. Dengan konfigurasi seperti itu, MSI R9 290X Lightning mampu menerima asupan daya hingga sebesar 450 Watt.

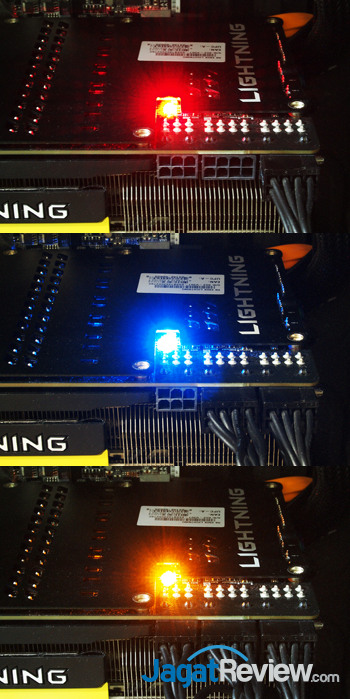

msi r9 290x lightning power connector led

Tepat dibalik posisi konektor daya PCIe berada terdapat tiga lampu LED dimana warna merah menandakan kurangnya daya, warna biru menandakan asupan daya mencukupi untuk penggunaan normal, dan warna jingga menandakan asupan daya mencukupi untuk melakukan overclocking.

msi r9 290x lightning bios switch

Pada sisi samping graphics card dapat ditemukan sebuah switch BIOSBerbeda dengan Radeon R9 290X dimana digunakan untuk merubah mode Quite dan Uber, maka pada MSI R9 290X Lightning digunakan untuk berpindah antar Normal Mode dan LN2 Mode. Pada LN2 Mode, graphics card akan berjalan pada spesifikasi clock reference dan menon-aktifkan berbagai limitasi yang menghambat overclocking terutama pada kondisi ekstrim.

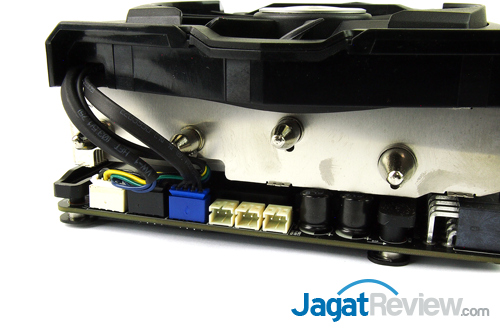

msi r9 290x lightning v-check points

Pada sisi ekor graphics card dapat ditemukan port V-Check Points untuk mengukur voltase graphics card (GPU, MEM, PLL) dengan menggunakan multimeter.

msi r9 290x lightning on system

Kata “LIGHTNING” di sisi samping graphics card akan memancarkan tiga cahaya berbeda pada saat sistem dihidupkan. Cahaya hijau akan dipancarkan pada saat graphics card berada pada kondisi idle atau beban kerja kurang dari 150 Watt, cahaya biru akan dipancarkan pada kondisi load berada di antara 150-210 Watt (gaming ringan), dan cahaya merah pada kondisi load maksimal atau berada di atas 210 Watt (gaming berat atau melakukan overclocking). Pada PCB graphics card juga terdapat sejumlah lampu LED yang menandakan beban kerja graphics card.

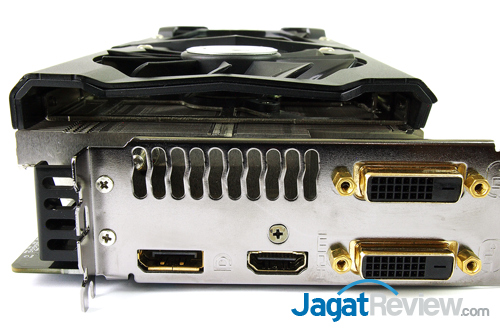

msi r9 290x lightning display connector

MSI R9 290X Lightning menyediakan konektor display berlapis emas dengan tipe sebagai berikut:

  • 2x Dual-link DVI-D
  • 1x DisplayPort
  • 1x HDMI

Graphics card ini siap menjalankan konfigurasi multi-monitor Eyefinity dengan menggunakan hingga enam buah monitor. Tentu saja perangkat display 4K juga didukung.
