Review Deepcool Lucifer: Heatsink Fanless Berukuran Besar!

Pemasangan Heatsink ke LGA 1150

SONY DSC

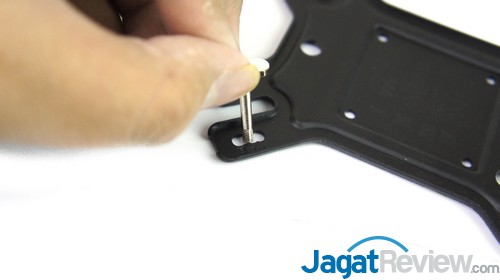

Pertama, siapkan screw bolt dan backplate. Lalu masukkan screw bolt tersebut ke lubang nomor 2 paling luar backplate. Pastikan Anda memasukkan screw bolt tersebut dari bagian yang menjorok ke dalam. Setelah masuk, kunci screw bolt dengan menggunakan de-vibration buckle.

SONY DSC

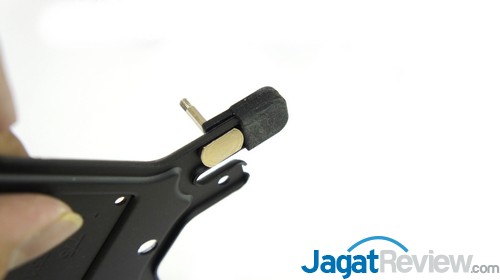

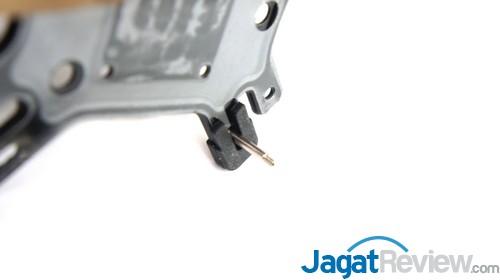

Sebelum dirapatkan
SONY DSC

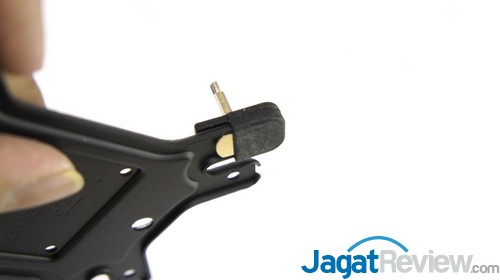

Sesudah dirapatkan
SONY DSC
Sesudah dirapatkan diambil dari sisi berlawan

SONY DSC

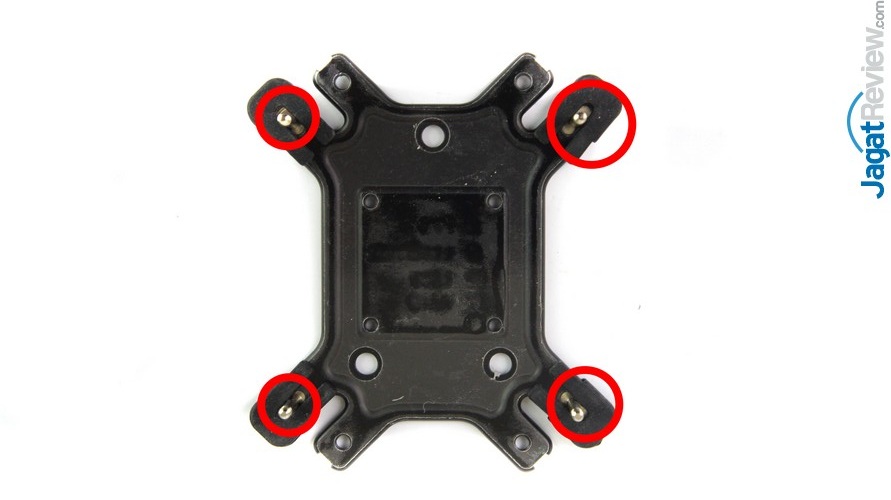

Anda perlu memasang 4 buah screw bolt dan menguncinya dengan de-vibration buckle ke 4 sisi yang dilingkari merah.

SONY DSC

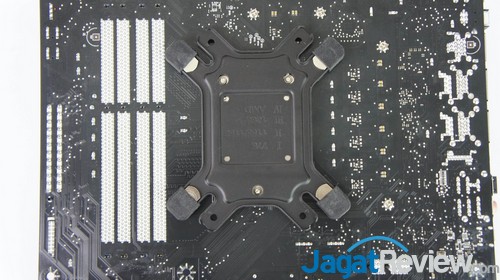

Penampakan backplate yang terpasang ke motherboard.

SONY DSC

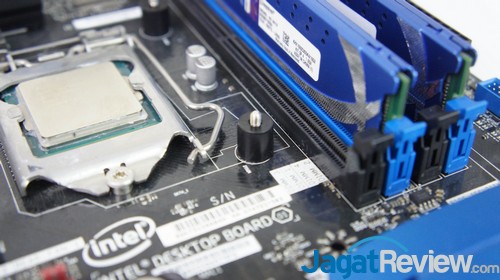

Setelah itu, pasang terlebih dahulu insulation pillar.

SONY DSC

Diatas pillar tersebut, pasangkan mounting untuk Intel. Pastikan bagian yang menonjol menghadap keluar motherboard.

SONY DSC

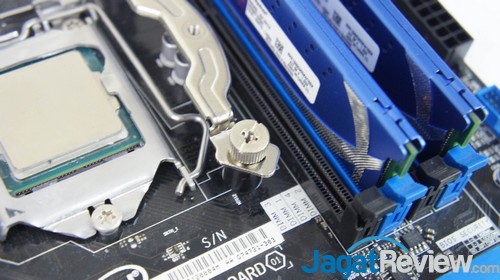

Setelah itu kunci mounting tersebut dengan menggunakan nut.

SONY DSC

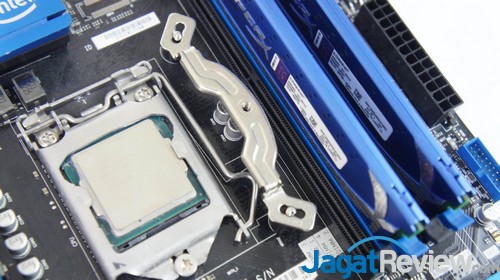

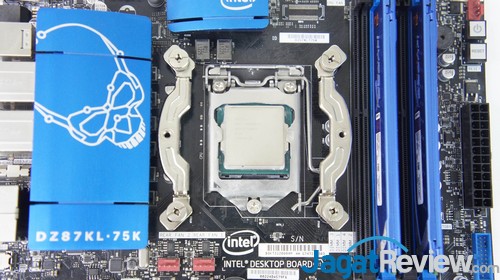

Contoh mounting yang terpasang di kedua sisi.

SONY DSC

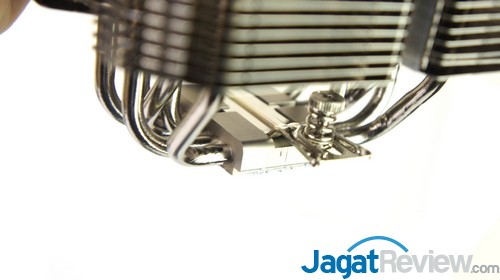

Setelah itu pasang retention plate dibagian bawah heatsink.

SONY DSC

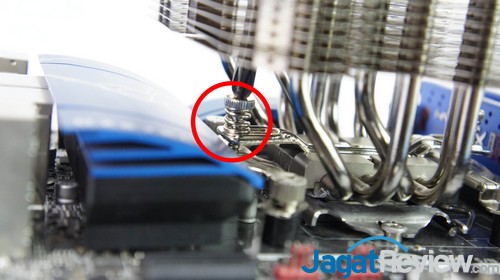

Setelah itu kencangkan retention plate ke sisi sisi mounting.

SONY DSC

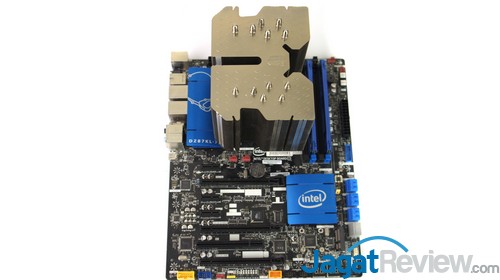

Deepcool Lucifer yang sudah terpasang di motherboard sistem pengujian kami.

Pemasangan Fan

SONY DSC

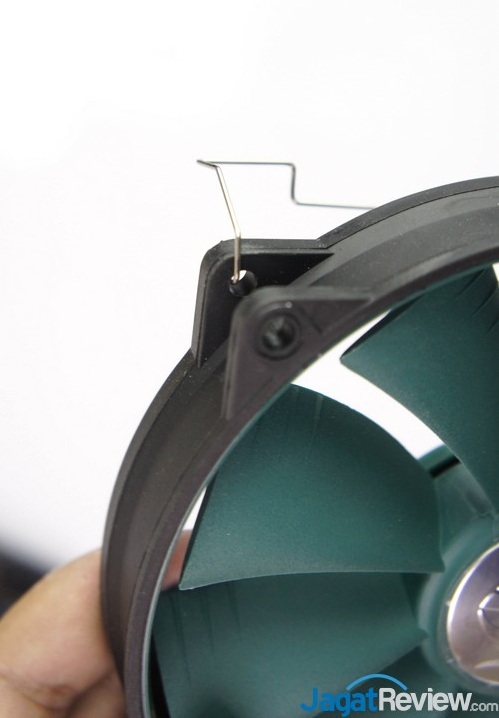

Pertama, pasang mounting seperti gambar diatas.

SONY DSC

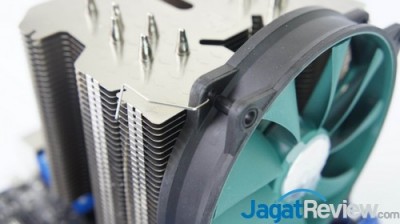

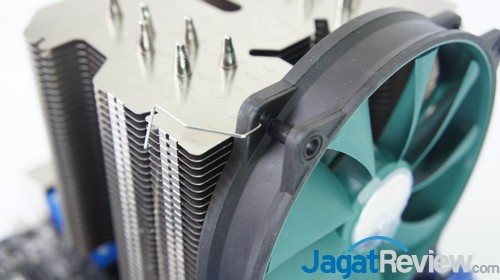

Setelah itu kaitkan mounting fan tersebut ke heatsink.

SONY DSC

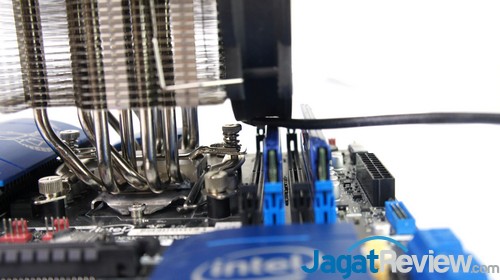

Seperti yang bisa kita lihat, saat menggunakan fan, heatsink ini akan mengalami masalah pemasangan saat Anda memasang RAM ber-heatspreader tinggi. Perlu diketahui RAM yang kami gunakan adalah Kingston Hyper X dengan heatspreader berukuran normal.
