Review DeepCool GamerStorm Captain 120: WaterCooling Harga Terjangkau Nan Menarik

Pemasangan di Intel LGA 1150

Sebelum memasang Gamer Storm Captain 120 ini ke sistem PC yang akan digunakan, pengguna disarankan untuk membaca buku manual yang telah disediakan di dalam paket penjualan watercooling ini.

DeepCool Captain 120 16

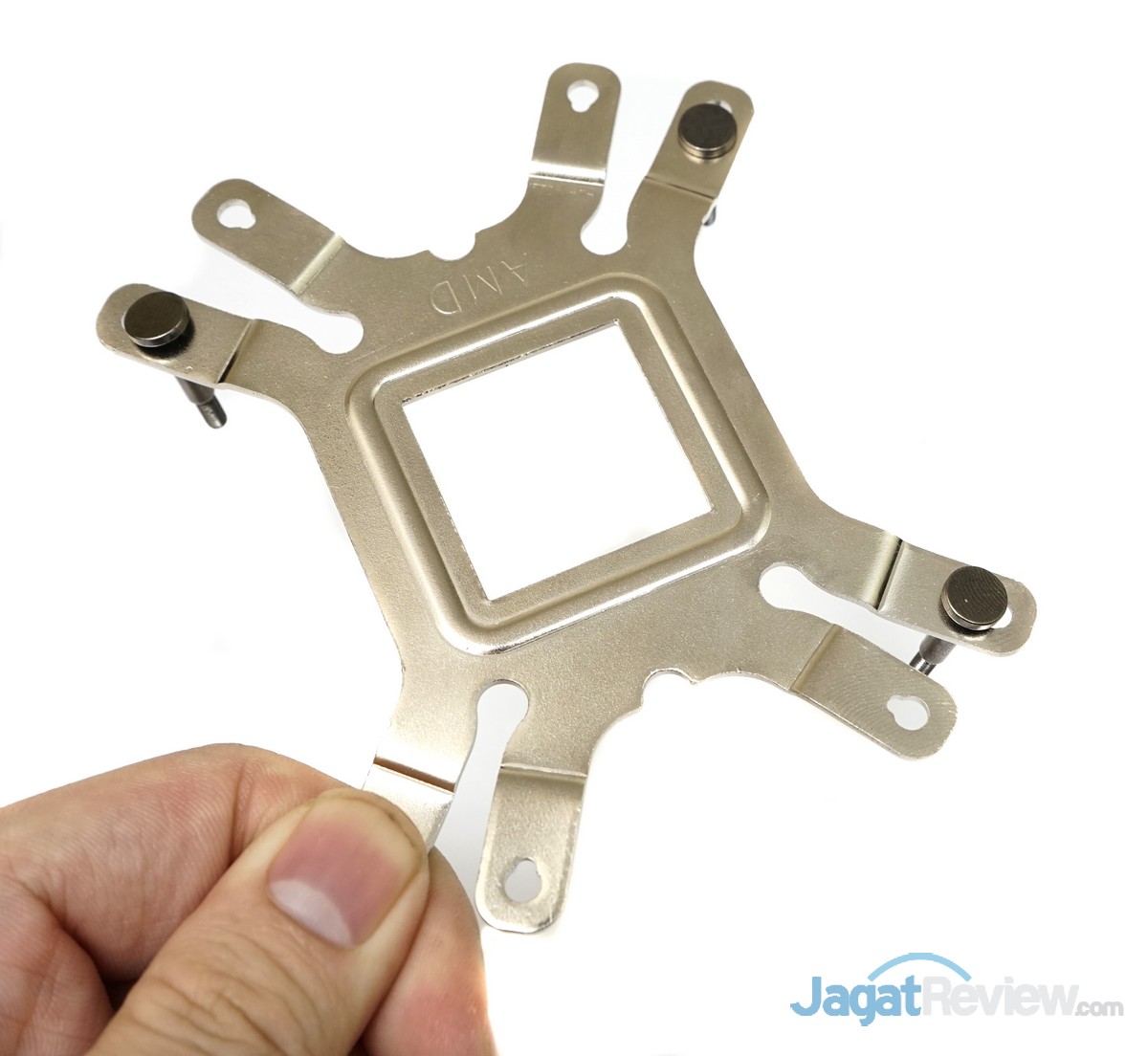

Backplate untuk mounting Intel dan AMD



Untuk pemasangan mounting Intel yang digunakan pada sistem yang menggunakan prosesor socket LGA 1150 dapat dilakukan dengan cukup mudah. Pertama-tama masukan baut mounting ke lubang-lubang yang sesuai dengan spesifikasi socket LGA 1150 pada backplate milik Gamer Storm Captain 120 ini.

DeepCool Captain 120 17

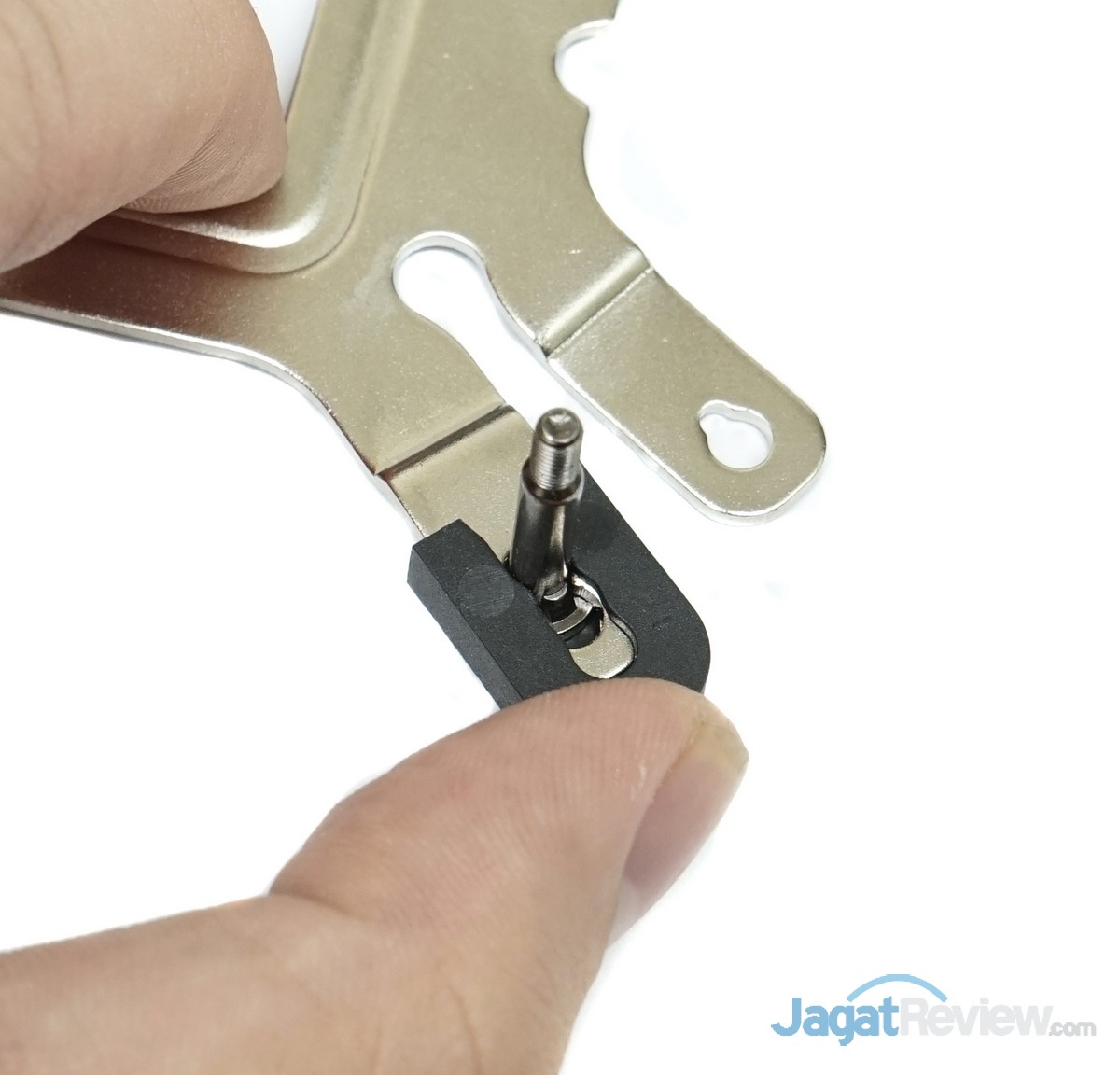

Selanjutnya, pasang pengunci baut agar baut mounting ini tidak dapat lepas dari backplate.

DeepCool Captain 120 18

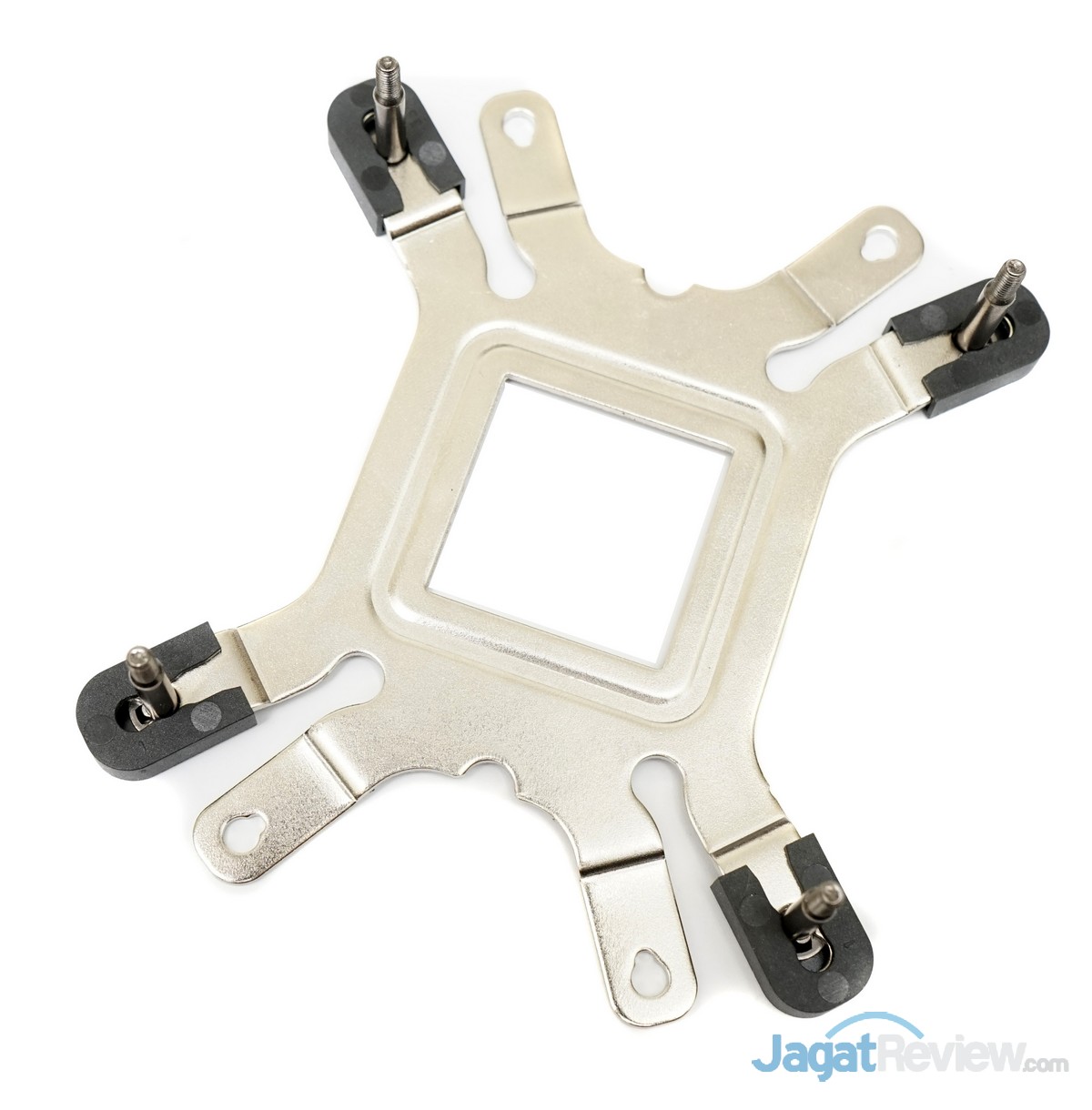

Baut mounting yang sudah terpasang dan terkunci dengan rapi pada backplate yang akan digunakan untuk mengunci waterblock pada sistem Intel LGA 1150.

DeepCool Captain 120 19

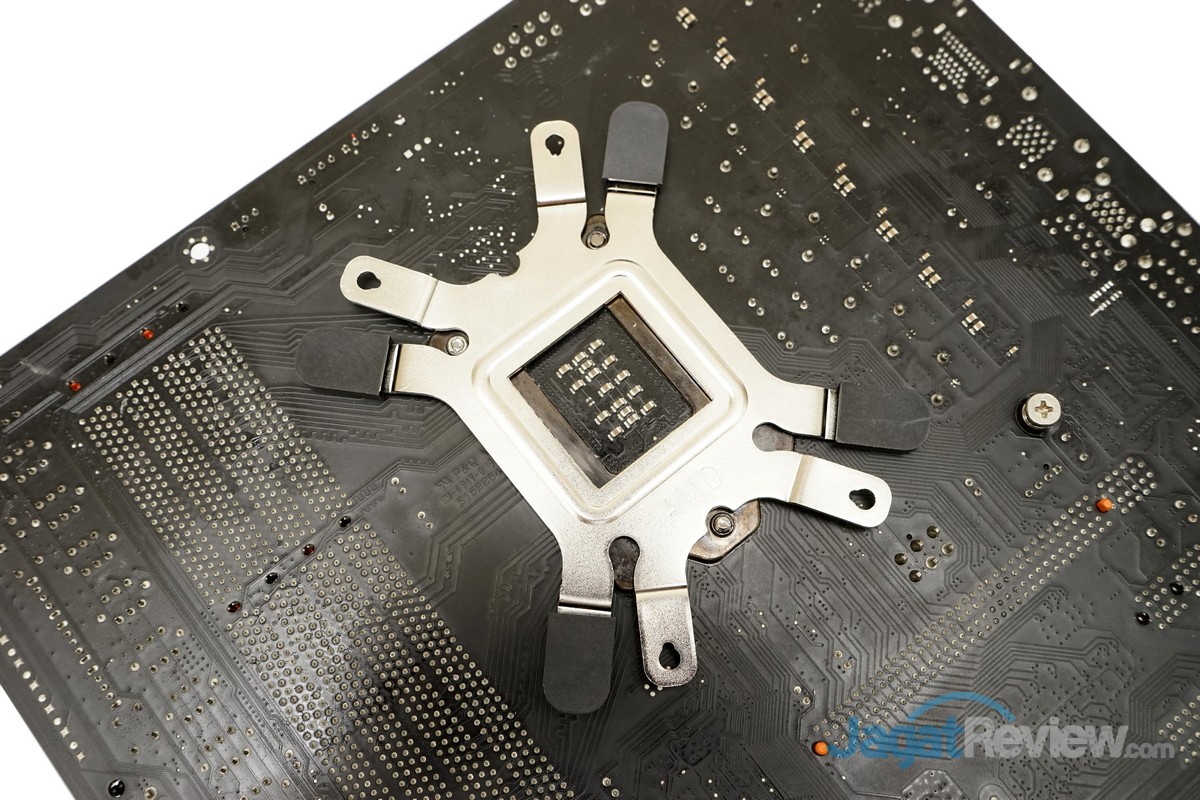

Selanjutnya, letakan backplate pada motherboard yang digunakan.

DeepCool Captain 120 20

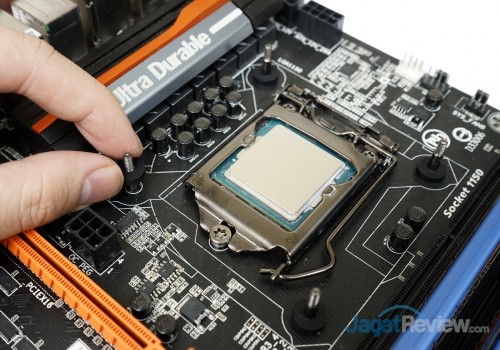

Pasangkan karet pengunci agar backplate tidak mudah terlepas dari motherboard ketika memasang waterblock.



DeepCool Captain 120 21

Pasang bracket tambahan pada waterblock milik watercooling Gamer Storm Captain 120.

DeepCool Captain 120 22

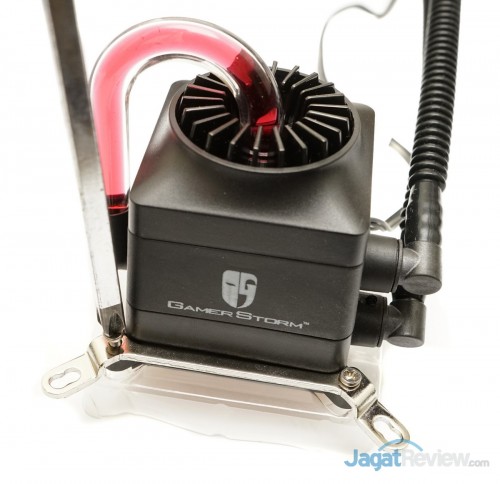

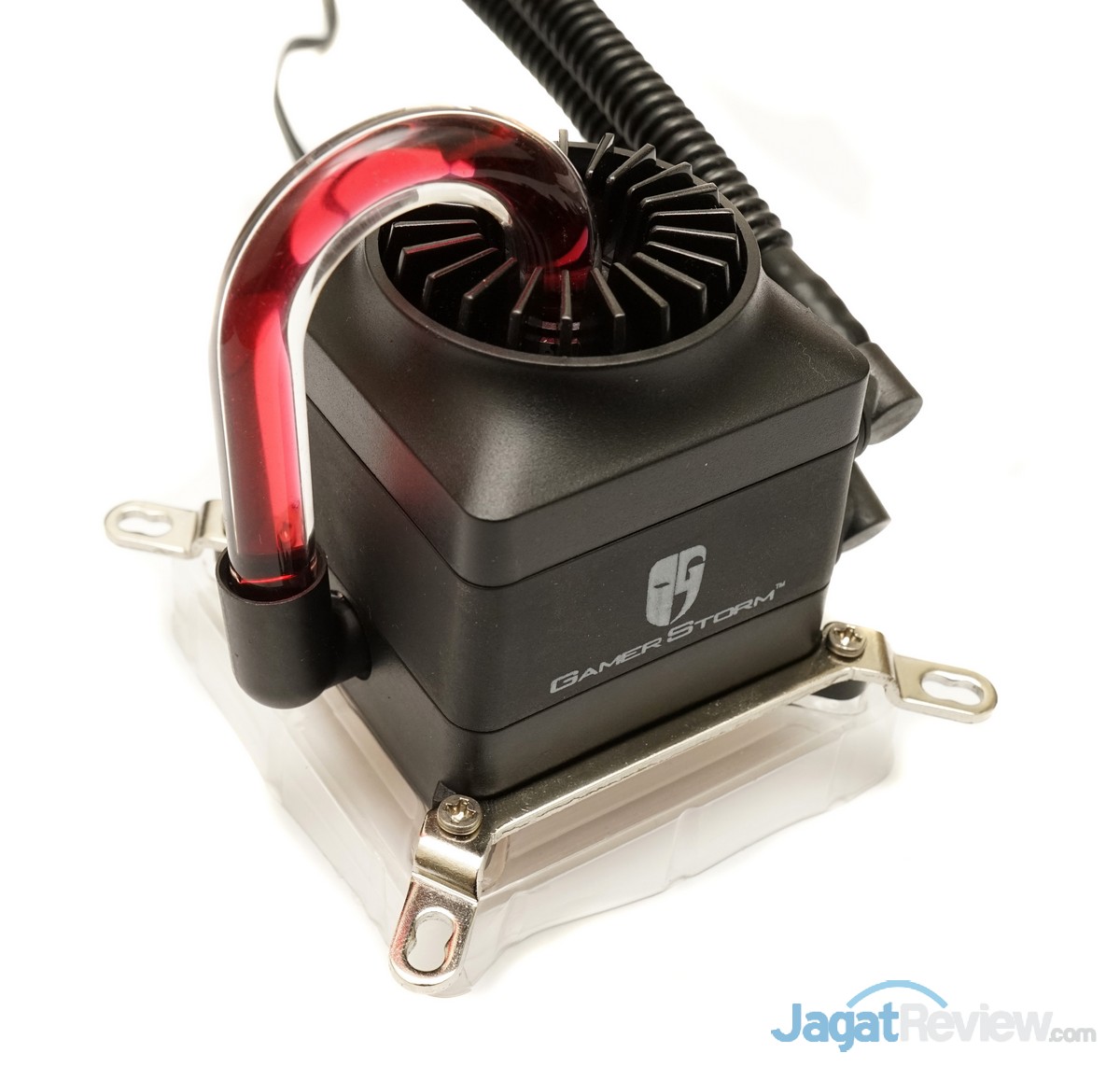

Waterblock milik watercooling Gamer Storm Captain 120 yang telah dipasang dengan bracket tambahan.

DeepCool Captain 120 23

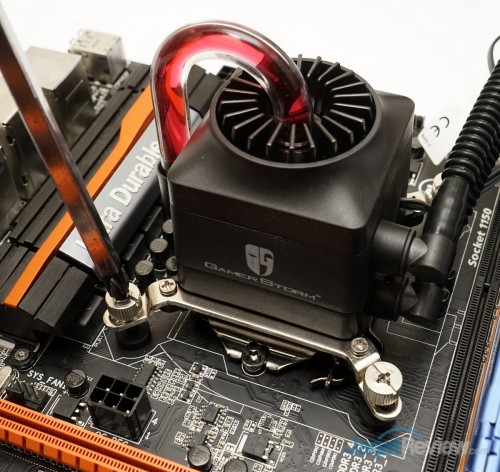

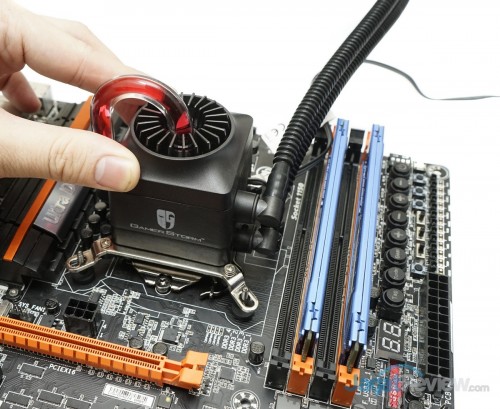

Untuk memasang waterblock ke soket, posisikan kaki bracket ke baut yang ada. Kemudian, kunci bracket dengan menggunakan baut yang tersedia.

DeepCool Captain 120 24

DeepCool Captain 120 25

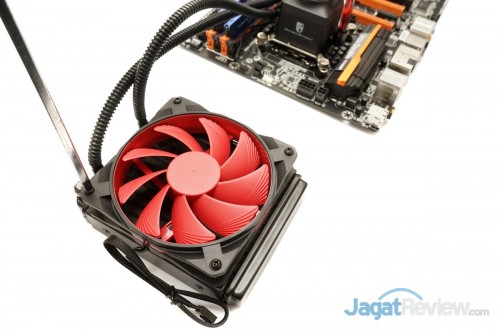

Setelah membereskan pemasangan waterblock, mari kita membereskan radiator. Anda cukup memasang kipas yang disertakan di radiator dengan baut yang tersedia. Selanjutnya, jangan lupa untuk memasang kabel power dari waterblock untuk pompa dan kabel untuk kipas.

DeepCool Captain 120 26

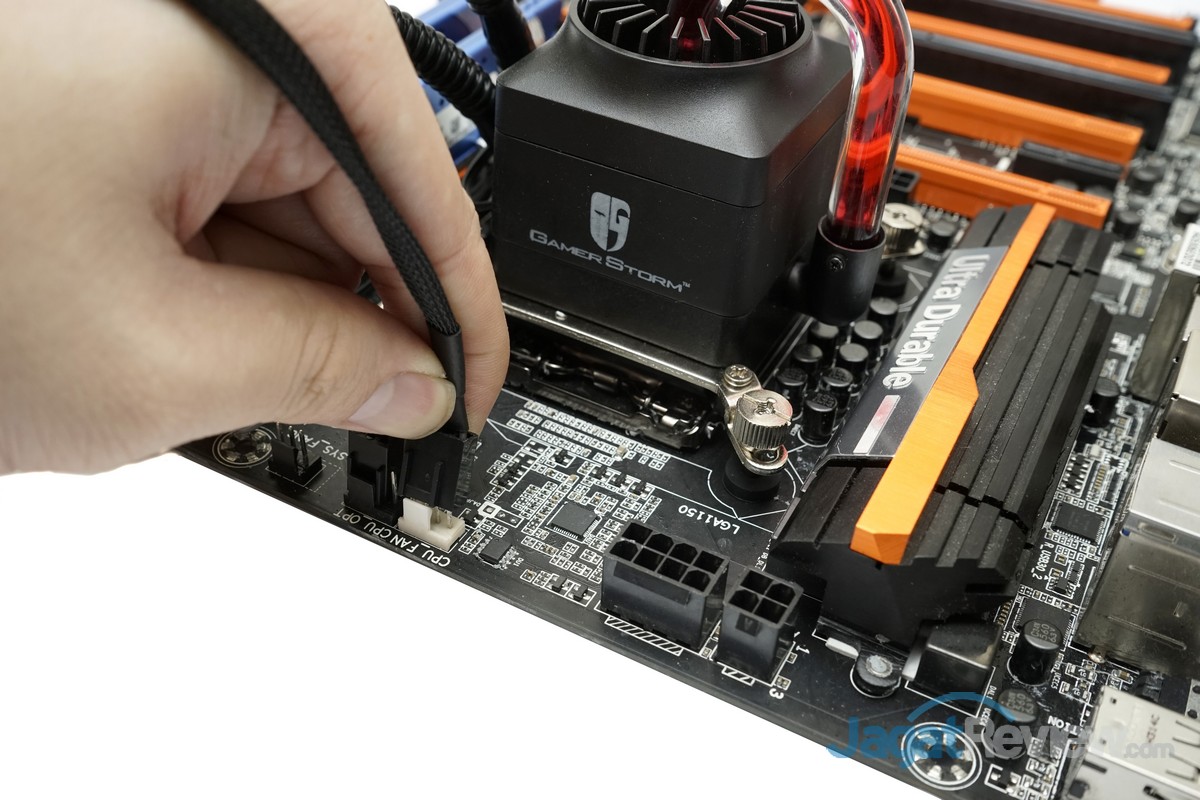

Agar pompa dapat berkerja dengan baik, disarankan untuk menggunakan konektor 3-pin motherboard yang tidak dilengkapi dengan fitur PWM atau bisa saja menggunakan konektor 4-pin yang memiliki fitur PWM yang sudah diatur untuk berkerja dengan konfigurasi maksimum.

DeepCool Captain 120 27

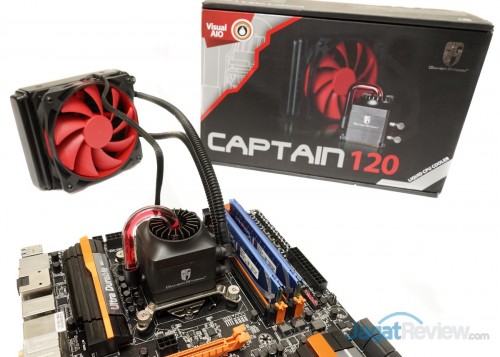

Sistem watercooling Gamer Storm Captain 120 yang sudah dirakit dengan baik pada motherboard.



DeepCool Captain 120 28

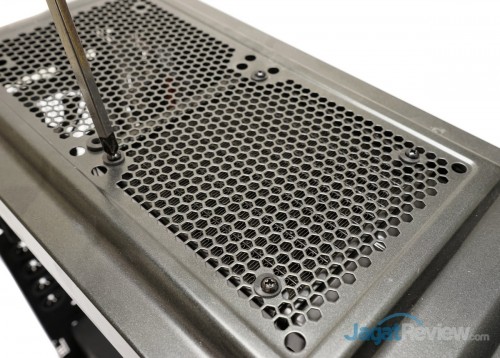

Terakhir, karena pengujian dilakukan di dalam casing, kami memasang radiator berukuran 120mm milik Gamer Storm Captain 120 pada bagian atas casing pengujian.

Spesifikasi Testbed + Software

DeepCool Captain 120 30

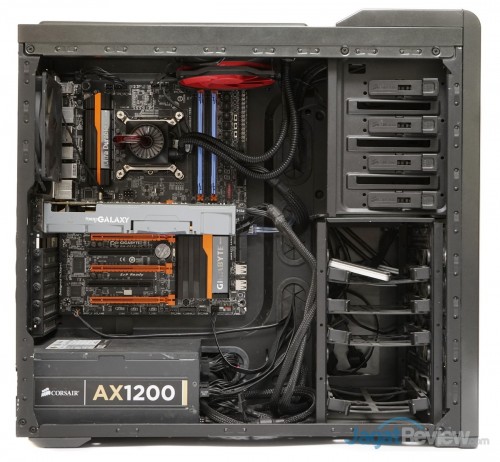

Berikut spesifikasi testbed yang kami gunakan untuk menguji watercooling Gamer Storm Captain 120 ini:

  • Processor: Core i5-4670K (default: 3,8Ghz, 1.09 V, overclocked: 4.2Ghz, 1.75 V)
  • Memory: Kingston HyperX DDR3 – 1600 Mhz 2x 4 GB (XMP)
  • Motherboard: Gigabyte Z87X-OC
  • Graphic Card: Nvidia GTX 465
  • Casing: Corsair Carbide 400R
  • Storage: Kingston HyperX 3K 120 GB
  • Power Supply: Corsair AX1200
  • Operating System: Windows 7 Ultimate 64-Bit SP 1

Program yang Digunakan

  • LinX 0.6.4 – Aplikasi yang kami gunakan untuk memberi beban kerja kepada prosesor. Dengan aplikasi ini, kami juga sekaligus membebani Memory Controller pada prosesor dengan mengatur agar LinX memenuhi penggunaan memory sebanyak 7000 MB.
  • Core Temp 1.0 RC3 – Aplikasi yang digunakan untuk memantau suhu maksimum dan minimum prosesor selama pengujian.
  • CPU-Z 1.71.0 – Aplikasi yang digunakan untuk memberikan informasi mengenai sistem yang sedang berjalan.

Skenario Pengujian

Skenario pengujian kami sebagai berikut:

  • Memberikan Full Load kepada CPU selama +/- 16~20 Menit dan Idle Time +/- 3 Menit.

Dengan skenario pengujian ini, mari kita lihat performa dari watercooling Gamer Storm Captain 120. Kami menjaga suhu ruangan berkisar diantara 24oC – 25oC.

*NB: Keadaan Idle adalah keadaan sistem didiamkan setelah mendapatkan load setelah pengujian.
