Review Gigabyte Z170X-Gaming G1

Storage

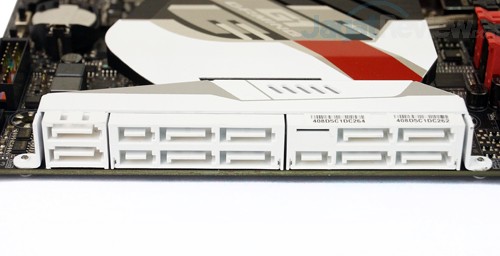

Gigabyte Z170X-Gaming G1 SATA Ports

Gigabyte Z170X Gaming G1 menyediakan 10 port SATA III 6Gbps dimana enam diantaranya diakomodi chipset Intel Z170 dan empat lainnya oleh chip ASMedia ASM1061. Sementara itu jika menggunakan perangkat dengan konektivitas SATA Express, terdapat tiga buah port yang dapat digunakan.

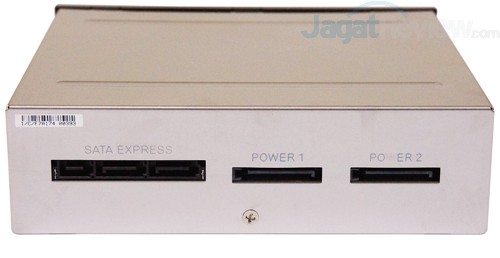

Gigabyte Z170X-Gaming G1 USB 3.1 Front Bay 02

Port SATA Express tersebut dapat digunakan untuk menjalankan perangkat USB 3.1 5,25 Inch-Bay yang disertakan pada paket penjualan. Dengan bandwidth mencapai 12 Gbps, jalur SATA Express memang mencukupi untuk mengakomodir bandwidth bagi USB 3.1 yang mencapai 10 Gbps.

Header

Gigabyte Z170X Gaming G1 menyediakan internal header sebagai berikut:

Gigabyte Z170X-Gaming G1 USB 3.0 Headers

Dua buah USB 3.0 header untuk mengakomodir hingga empat port USB 3.0 tambahan.

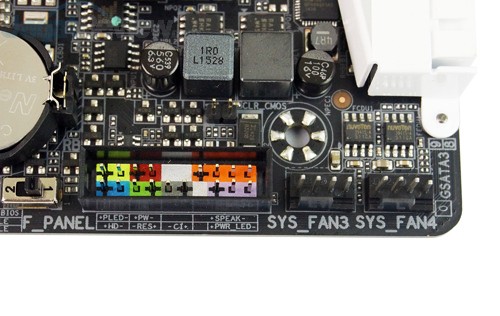

Gigabyte Z170X-Gaming G1 Headers 02

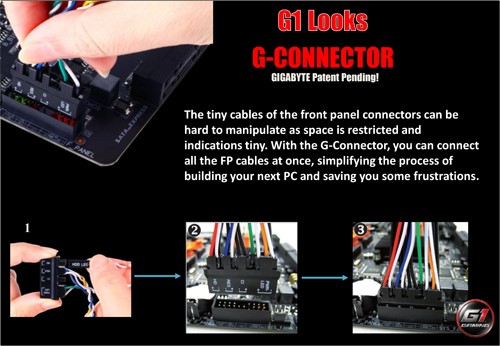

Gigabyte Z170X-Gaming G1 G Connector

Front Panel header dilengkapi komponen G Connector untuk memudahkan pemasangan kabel front panel casing pada motherboard.

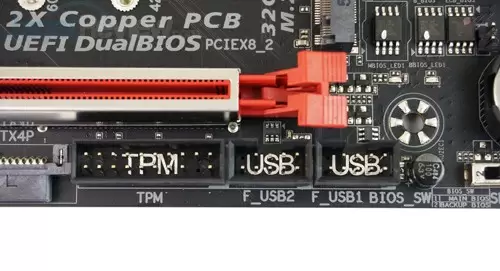

Gigabyte Z170X-Gaming G1 Headers 01

Terdapat pula satu Trusted Platform Module header dan juga dua USB 2.0 header mengakomodir hingga empat port USB 2.0 tambahan.

Komponen

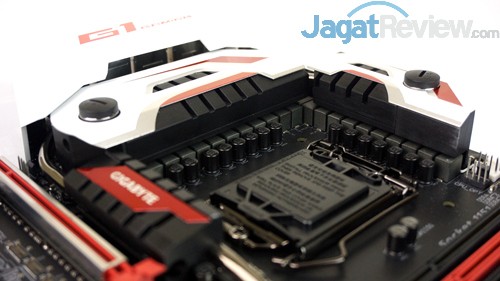

Gigabyte Z170X-Gaming G1 Processor Socket Area

Gigabyte Z170X Gaming G1 mengadopsi soket LGA1151 dan memiliki kompatibilitas dengan seluruh model prosesor Intel Core i7/i5/i3/Pentium/Celeron berbasiskan arsitektur CPU Skylake. Motherboard ini menggunakan desain VRM 22-phase power design (16+4+2) dan dilengkapi 4th-Gen IR digital power controllers dan 3rd-Gen PowIRstage IC. Tidak ketinggalan Gigabyte juga menanamkan komponen Durable Black Solid Caps pada motherboard tersebut. Untuk menjamin temperatur kerja tetap pada batas normal, komponen VRM pada sisi kiri dan atas soket prosesor masing-masing dilengkapi komponen heatsink pasif, lengkap dengan heatpipe tembaga dengan lapisan nikel mengilap. Menariknya, kemampuan heatsink VRM tersebut dapat ditingkatkan dengan menghubungkannya pada sistem pendingin liquid cooling.

Gigabyte Z170X-Gaming G1 Memory Area
Logo “Gaming G1” memancarkan warna merah saat sistem dihidupkan

Gigabyte Z170X Gaming G1 dilengkapi empat slot memori/RAM tipe DDR4 dengan kemampuan menampung kapasitas hingga 64 GB pada konfigurasi dual channel. Sementara itu untuk kecepatan memori, motherboard ini mendukung hingga mencapai angka 3866 MHz, dengan melakukan overclocking secara manual. Tidak jauh dari slot memori/RAM dapat ditemukan tombol power on/off (merah), reset (putih), Clear CMOS (hitam), OC, dan ECO. Tombol ECO digunakan untuk mengaktifkan mode hemat daya sementara tombol OC untuk mengaktifkan overclocking profile, sesuai dengan komponen yang digunakan. Sementara itu pada sisi atas slot memori (sisi kanan pada gambar) terdapat sejumlah titik untuk melakukan pengukuran voltase komponen motherboard dengan menggunakan perangkat multimeter.

Gigabyte Z170X-Gaming G1 CPU Fan Header

Gigabyte menyediakan dua CPU Fan header dimana satu dirancang untuk air cooler (putih) dan lainnya untuk liquid/water cooler (hitam).

Gigabyte Z170X-Gaming G1 Processor Power Connector

Gigabyte Z170X Gaming G1 menggunakan konektor daya 8-pin untuk menjamin kecukupan asupan daya pada prosesor terutama saat prosesor tersebut dijalankan di atas spesifikasi clock standarnya.

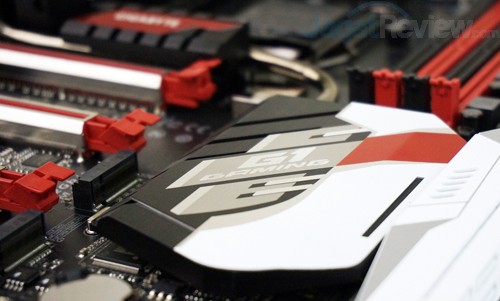

Gigabyte Z170X-Gaming G1 PCH Cooler

Heatsink pasif untuk mendinginkan chipset Intel Z170.

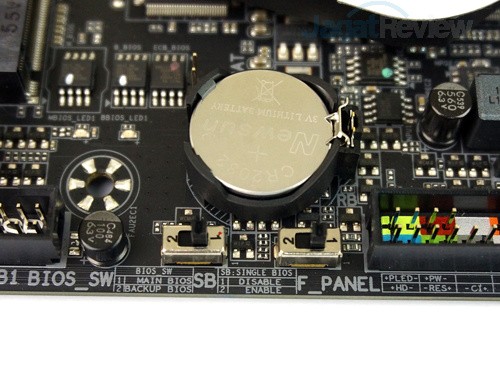

Gigabyte Z170X-Gaming G1 BIOS

Gigabyte Z170X Gaming G1 dilengkapi tiga chip BIOS. Sementara pada sisi bawah baterai CMOS dapat ditemukan switch untuk memilih Main BIOS dan BackUp BIOS sementara satu switch lainnya untuk mengaktifkan mode Dual BIOS dan Single BIOS.
