Review Mini PC Desktop: ECS LIVA Core

Kemasan

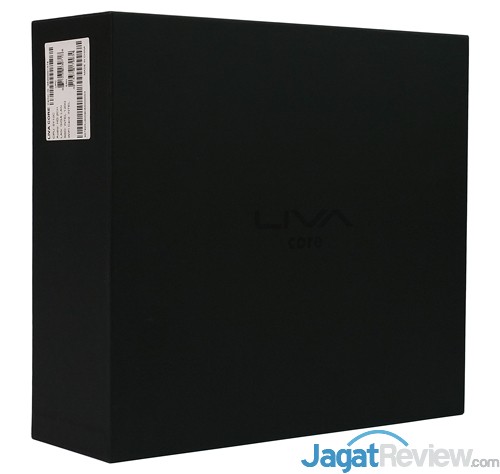

ECS LIVA Core Box

Paket Penjualan

ECS LIVA Core Documentations & Disc
Quick Installation Guide, User Guide, Driver Disc

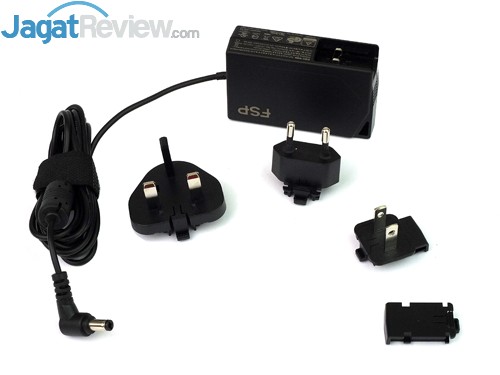

ECS LIVA Core Power Adapter
Power adapter dengan kemampuan mengalirkan daya listrik ke sistem hingga 65 Watt

The Desktop

ECS LIVA Core System 02

Desain kotak persegi panjang telah menjadi ciri khas dari produk LIVA Series dan tetap dipertahankan pada ECS LIVA Core. Produk generasi empat dari lini LIVA Series ini menggunakan bodi alumunium dengan cover sisi atas dari bahan plastik mengilap sehingga memberikan kesan mewah sekaligus elegan. ECS LIVA Core sendiri memiliki ukuran hanya sebesar 13,6 x 8,4 x 3,8 cm.

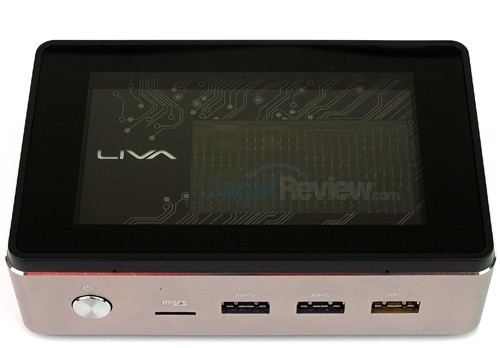

ECS LIVA Core Top Side

Pada sisi atas ECS LIVA Core terdapat permukaan transparan dengan logo LIVA dibaliknya yang akan memancarkan cahaya saat sistem menyala. Melalui jendela transparan tersebut juga dapat telihat sirip-sirip heatsink yang digunakan ECS LIVA Core.

ECS LIVA Core Front Side

Beralih pada sisi konektivitas, pada sisi depan ECS LIVA Core dapat ditemukan tombol power on/off, microSD card reader, dan tiga port USB 3.1 Gen 1 dimana port USB dengan warna kuning mendukung fitur ECS EZ Charger. Fitur tesebut membuat port USB tersebut mampu mengalirkan arus listrik tiga kali lipat lebih besar dibandingkan port USB konvensional, sehingga cocok untuk melakukan pengisian daya pada perangkat seperti smartphone dan tablet dengan kebutuhan arus listrik besar.

ECS LIVA Core Rear Side

Sementara itu saat menengok pada sisi belakang dapat ditemukan satu port DC-IN untuk menancapkan komponen catu daya listrik, satu port USB 3.1 Gen 1, dua port HDMI, satu port RJ45 (Gigabit Ethernet), dan headphone microphone combo jack. Dua konektor display memungkinkan ECS LIVA Core untuk menggunakan dua perangkat display sekaligus sehingga membuat ruang kerja lebih luas saat melakukan aktivitas dengan mini PC desktop ini.

ECS LIVA Core Left Side

Pada sisi kiri dapat ditemukan sejumlah lubang ventilasi udara.

ECS LIVA Core Right Side

Lubang ventilasi udara lainnya dapat ditemukan pada sisi kanan bodi beserta lubang kensington security lock.

ECS LIVA Core Bottom Side

Penampang sisi bawah ECS LIVA Core dengan empat kaki karet sebagai peredam getaran sekaligus baut pengunci tutup casing.

ECS LIVA Core Casing Cover Off

Produk LIVA Series memang selalu menawarkan kemudahan akses pada komponen internal. Cukup dengan memelonggarkan empat baut pengunci dan melepas satu penutup casing.

ECS LIVA Core Internal Component

Penampang sisi bawah motherboad ECS LIVA Core. ECS menggunakan chip memori/RAM DDR3L asal produsen SKHynix

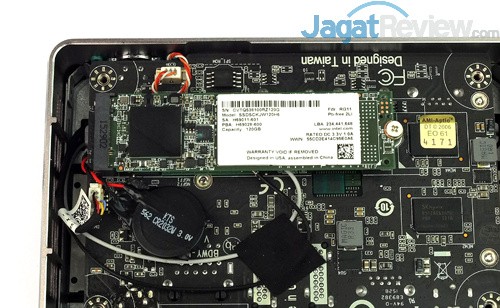

ECS LIVA Core Storage

Komponen storage merupakan salah satu peningkatan signifikan pada ECS LIVA Core. Mini PC desktop ini tidak lagi menggunakan storage tipe eMMC melainkan menggantinya dengan SSD dengan konektivitas M.2. Tidak hanya meningkat dari segi kapasitas, storage seperti ini juga menawarkan performa lebih baik. ECS LIVA Core sendiri langsung dilengkapi storage Intel SSD 535 Series dengan kapasitas 120GB. Kapasitas tersebut jauh lebih besar dibandingkan pendahulunya yang hanya menawarkan kapasitas tertinggi sebesar 64 GB. Tentu saja penggunaan slot M.2 membuat opsi upgrade ataupun proses penggantian dimungkinkan.

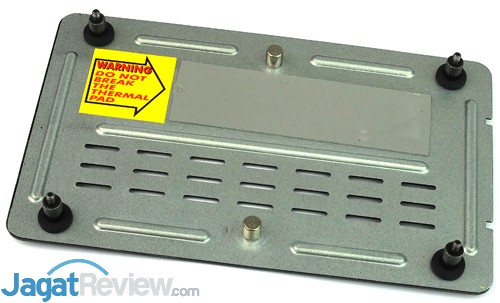

ECS LIVA Core Casing Cover

Penutup casing memiliki peran ganda lainnya untuk mendinginkan perangkat storage M.2. Terdapat komponen thermal pad sebagai media penghantar panas dari perangkat M.2 ke penutup casing yang terbuat dari bahan logam.

ECS LIVA Core Wireless Card

Tepat berada di bawah komponen SSD M.2 dapat ditemukan wireless card Intel Wireless-AC 3165 yang terpasang pada slot M.2 dengan dukungan konektivitas nirkabel Wi-Fi ac/n/g/b/a & Bluetooth V4.2.

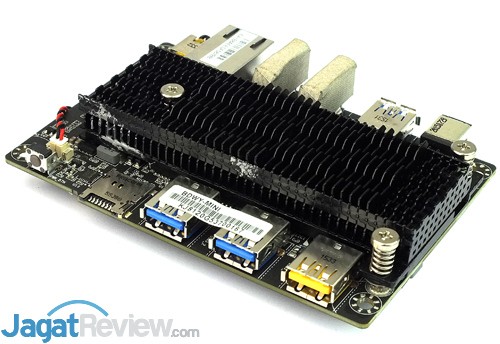

ECS LIVA Core Motherboard 01

ECS LIVA Core Motherboard 02

ECS LIVA Core menggunakan motheboard dengan form factor Mini Lake Reference Design yang memiliki ukuran 101,6 x 63,5 mm. Tingkat kebisingan 0 db kembali menjadi keunggulan ECS LIVA Core dimana hal ini terlihat dari penggunaan sistem pendingin pasif untuk mendinginkan SoC Intel Core M-5Y10c.

ECS LIVA Core Casing

Casing ECS LIVA Core dilengkapi lempengan logam penguat pada sisi dalam dimana fungsi lainnya juga sebagai antena wireless Wi-Fi dan Bluetooth.
