Hands-On: Motherboard ASUS ROG Maximus XI Hero

Tampilan Fisik (Lanjutan)

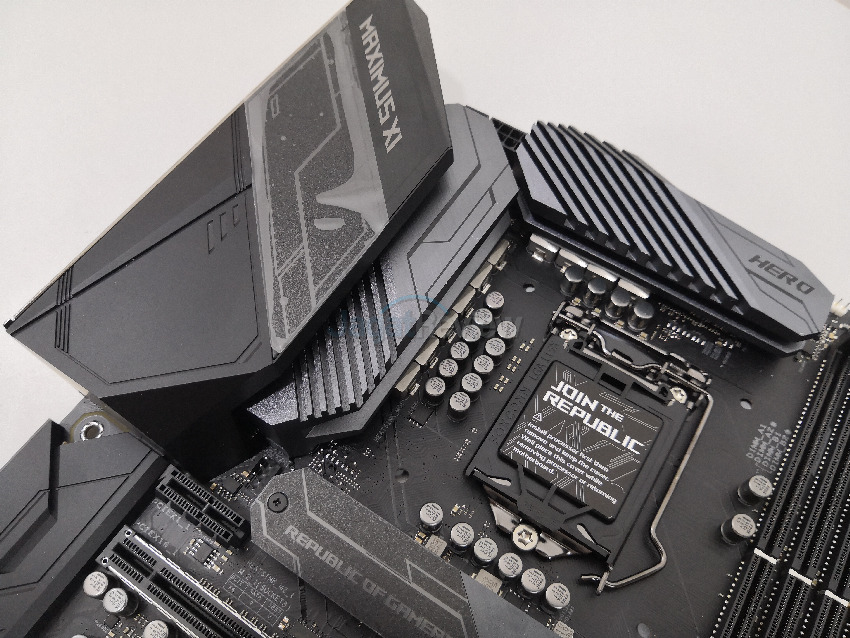

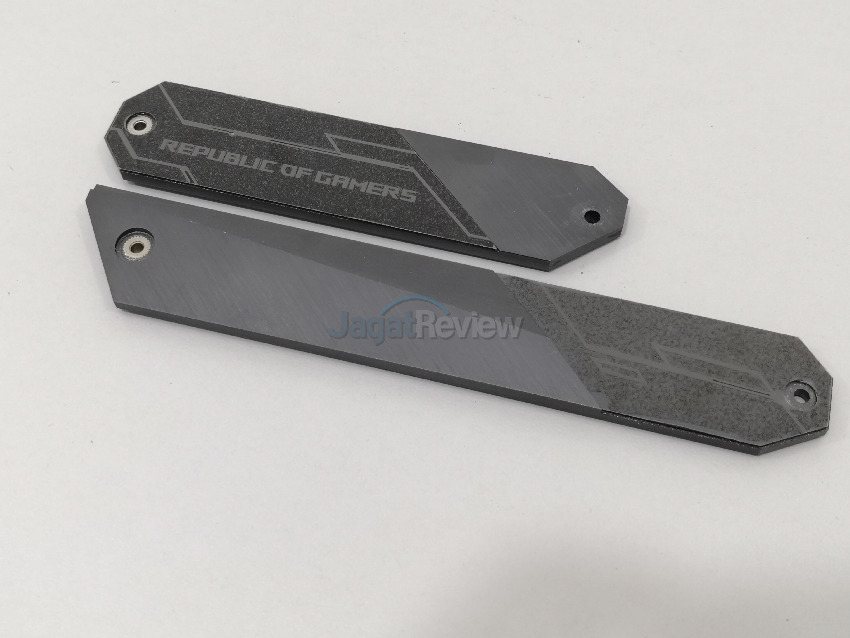

Untuk VRM CPU, motherboard ini menggunakan konfigurasi 10 phase (8+2). VRM heatsink yang digunakan pada motherboard ini sangat besar dan memiliki surface area yang sangat luas. VRM Heatsink ini juga terlihat membantu mendinginkan komponen inductor. Terlihat, terdapat thermal pad yang langsung bersentuhan dengan VRM heatsink.

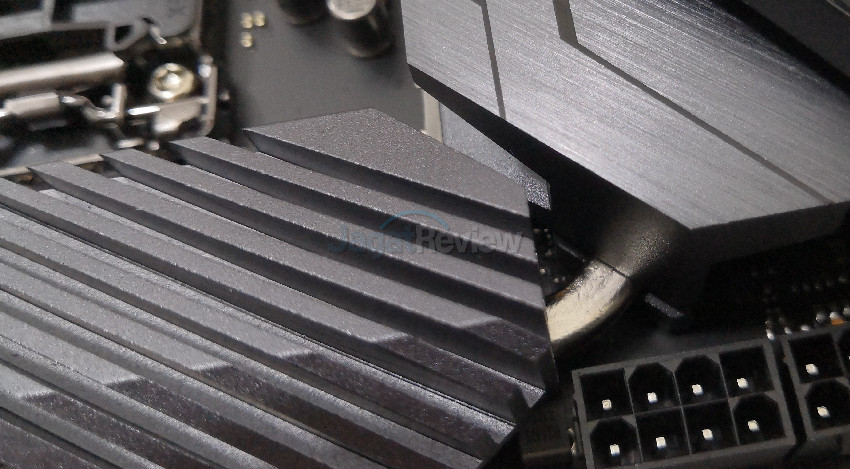

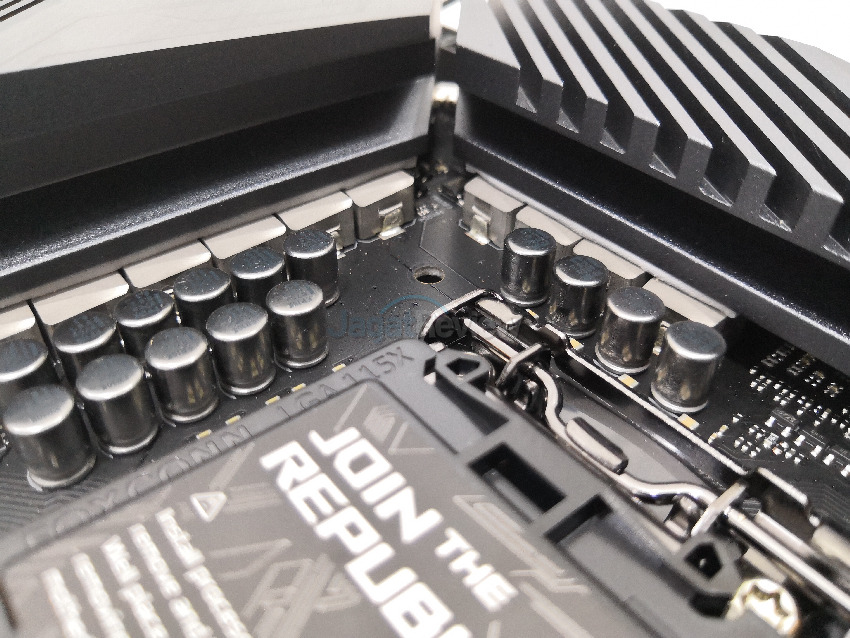

VRM heatsink yang digunakan untuk ROG Maximus XI Hero Wi-Fi ini memiliki heatpipe untuk membantu mendistribusi panas pada heatsink.

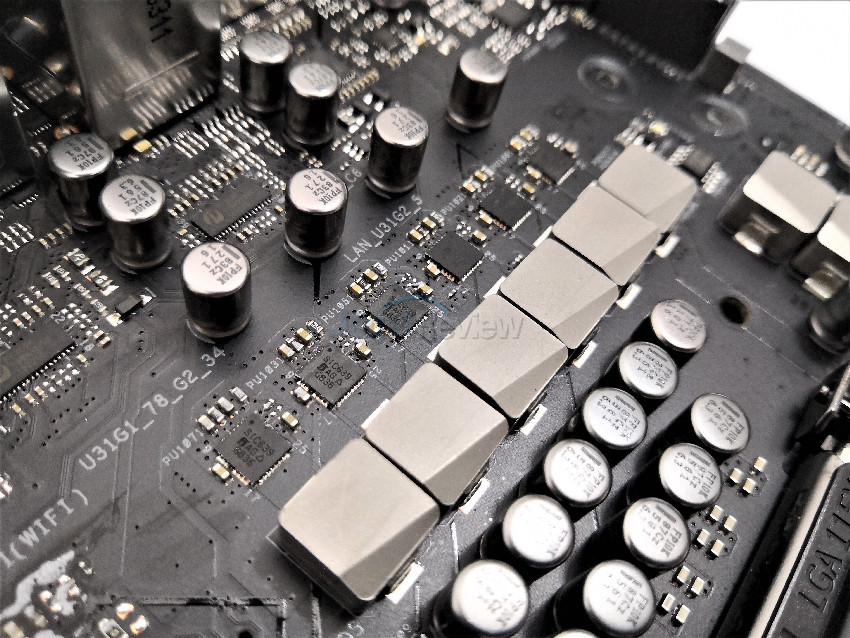

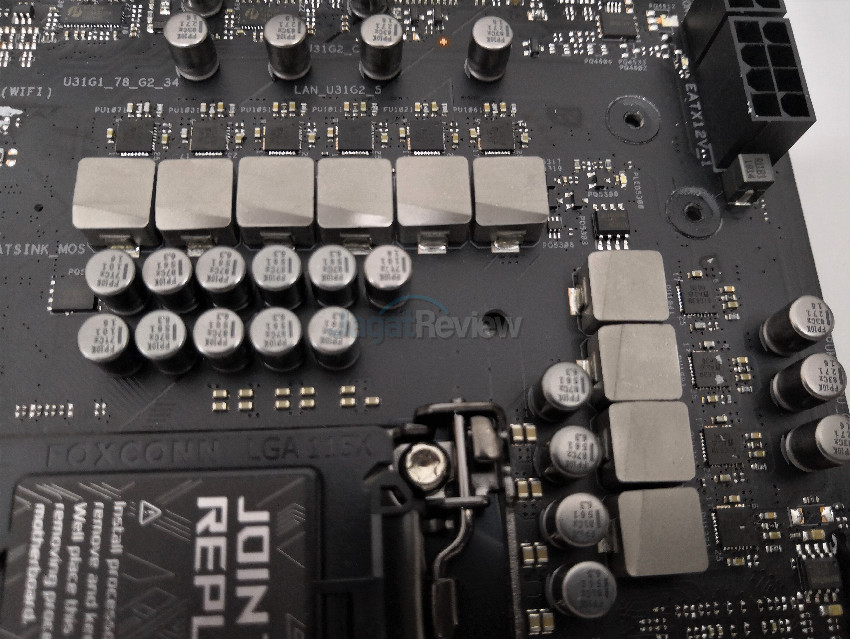

Tepat di bawah heatsink besar milik ROG Maximus XI Hero Wi-Fi ini terdapat komponen VRM motherboard ini.

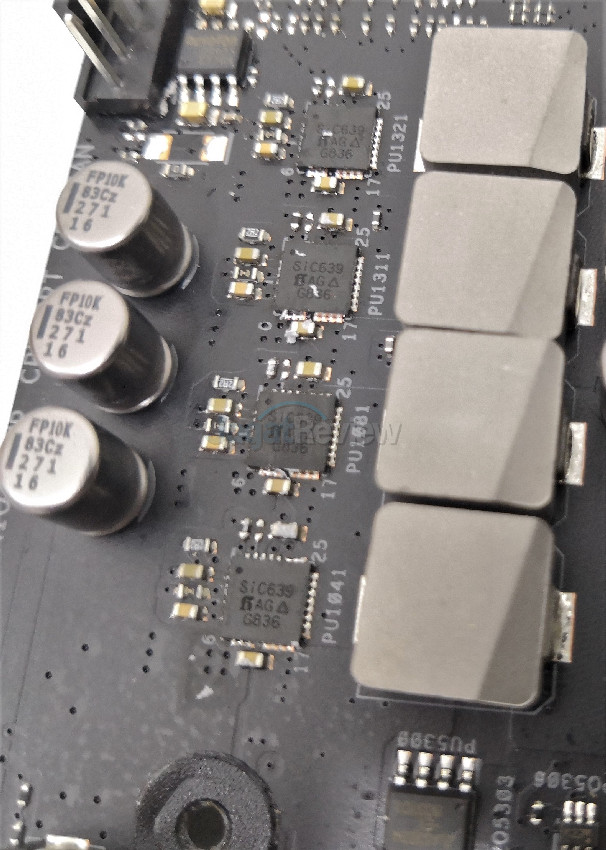

Motherboard ini menggunakan 10 buah mosfet Vishay SiC639 Integrated Power Stage yang memiliki rating 50A. Sehingga motherboard ini setidaknya dapat memberikan suplai 400A kepada CPU. Anda bisa menemukan datasheet dari Vishay SiC639 pada link ini: Datasheet Vishay SiC639

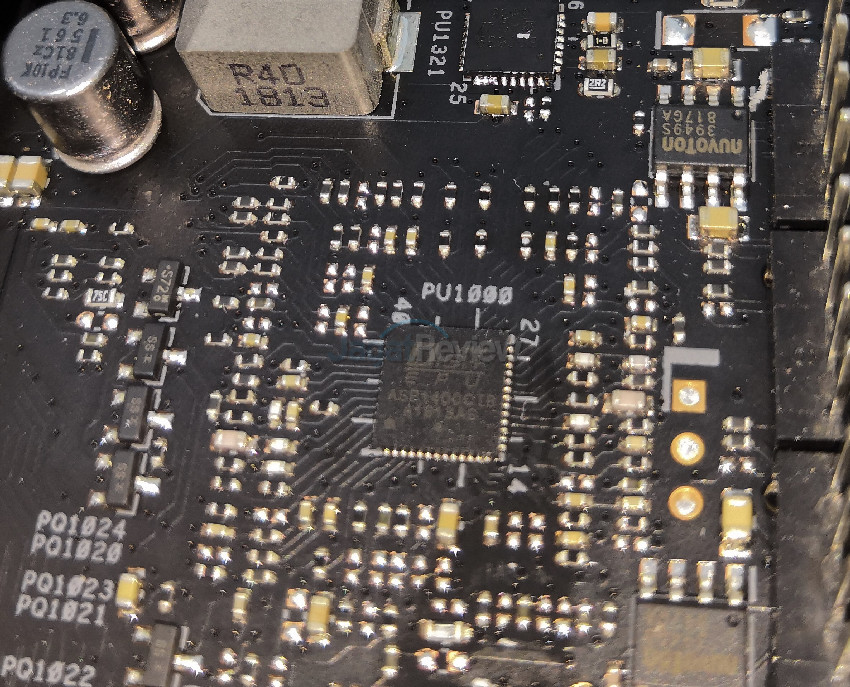

PWM Controller yang digunakan untuk mengatur VRM ROG Maximus XI Hero Wi-Fi ini adalah Digi+ VRM ASP1400. Kami sendiri tidak dapat menemukan datasheet dari ASP1400. PWM controller ini berjalan dengan konfigurasi 4+2 Phase, dengan 8 Phase untuk CPU dapat dilakukan dengan cara menggunakan 1 buah driver untuk menjalankan 2 buah mosfet.

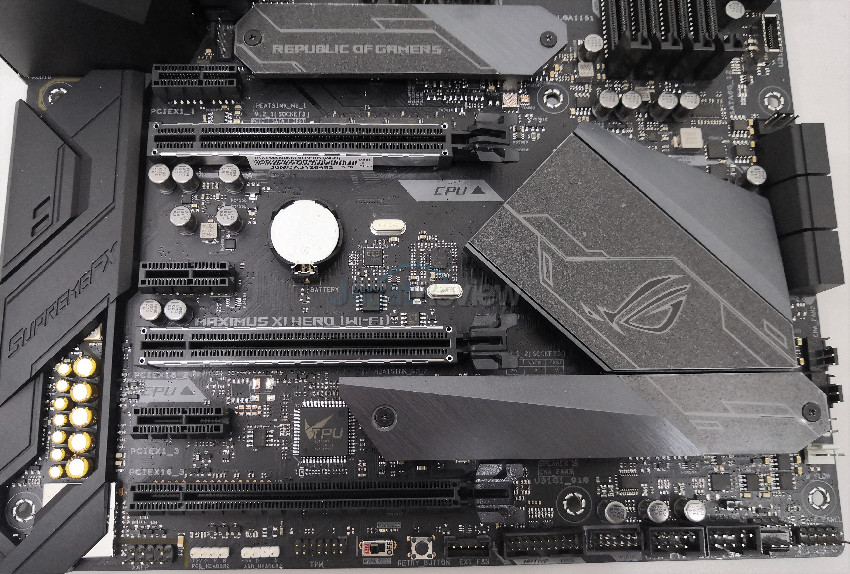

Di bagian slot ekspansi PCIe, motherboard ini menyediakan 3x PCIe x16 slot dan 3x PCIe x1 slot. 2 Diantara PCIe x16 slot menggunakan SafeSlot yang mendapatkan tambahan metal shielding untuk slot, sehingga membantu memperkokoh slot. Terlihat juga di sekitar PCIe slot terdapat sablon yang menjadi petunjuk apakah PCIe slot tersebut menggunakan bandwidth dari CPU atau chipset Z390. Kami sendiri sangat menyukai peletakan PCIe x16 Slot pertama setelah PCIe x1. Peletakan seperti ini akan mengizinkan pengguna dengan heatsink tower berukuran besar memasang VGA-nya di slot PCIe x16 pertama.

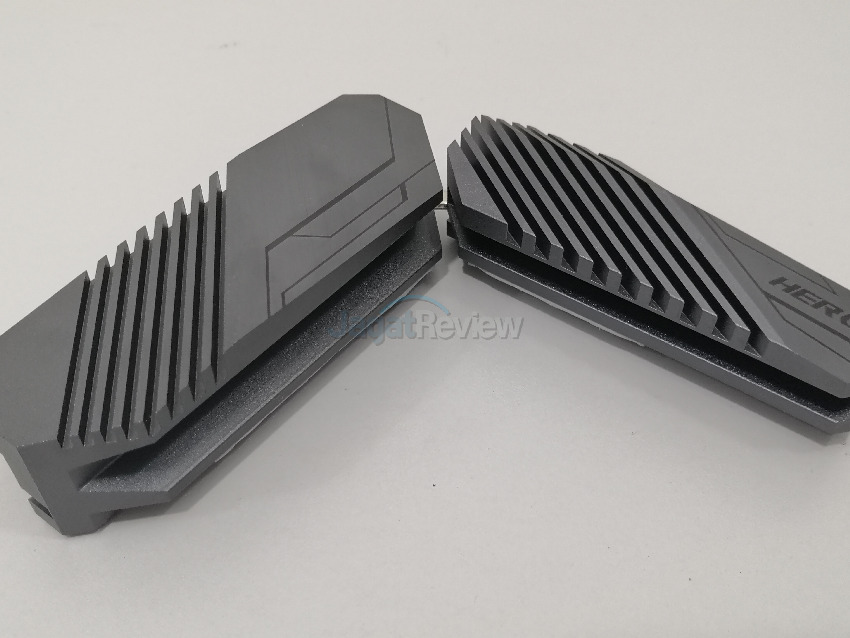

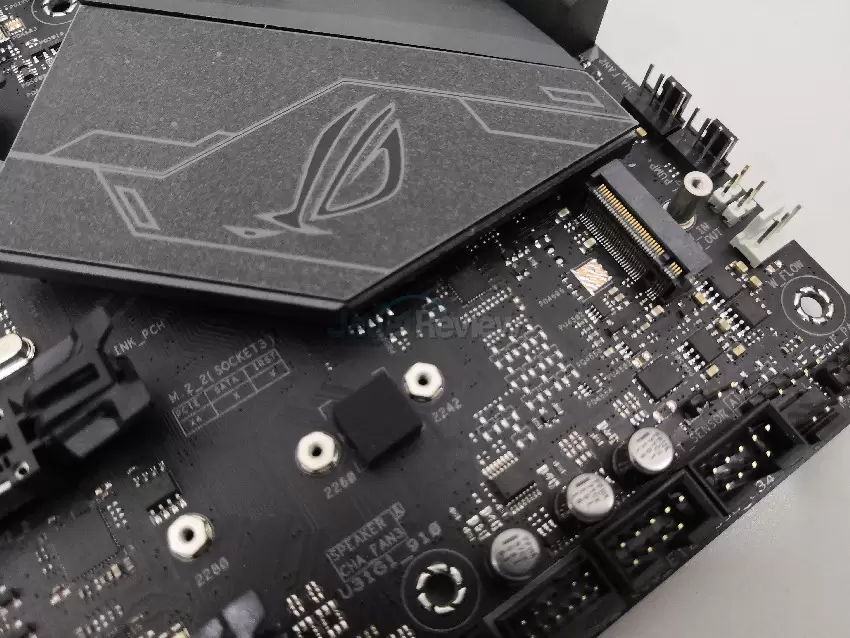

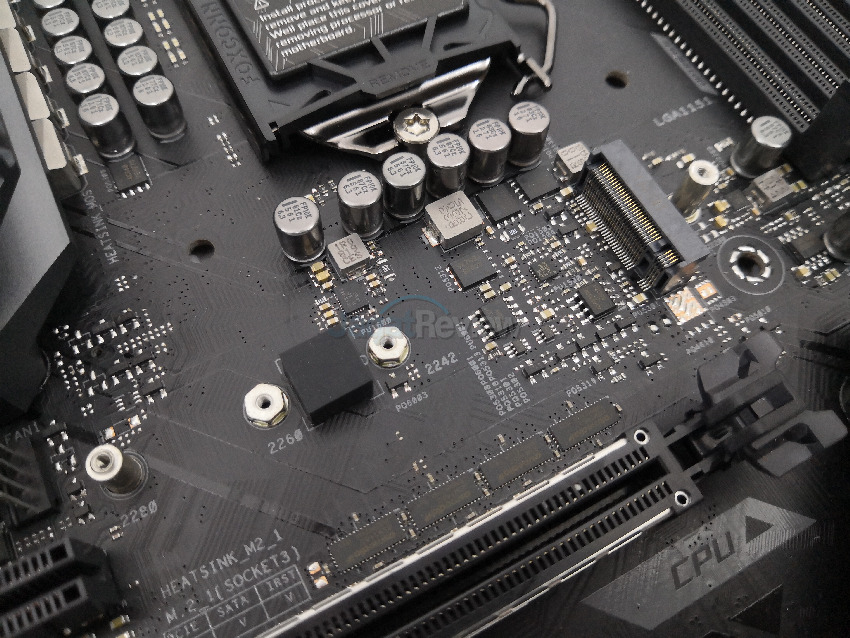

Untuk storage, ROG Maximus XI Hero Wi-Fi menawarkan 2 buah slot M.2 yang masing-masing dapat berjalan pada kecepatan PCIe x4. Kedua slot M.2 ini juga dilengkapi dengan heatsink M.2

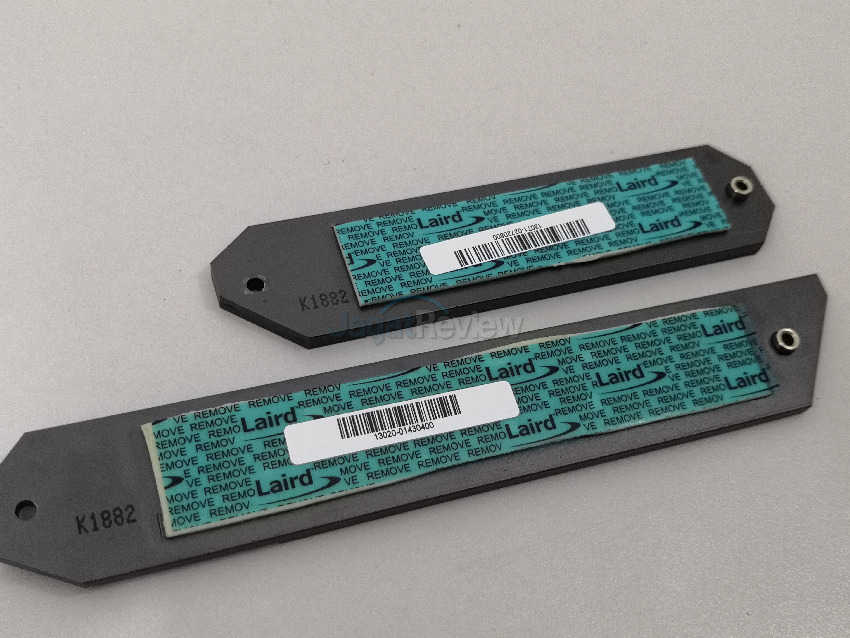

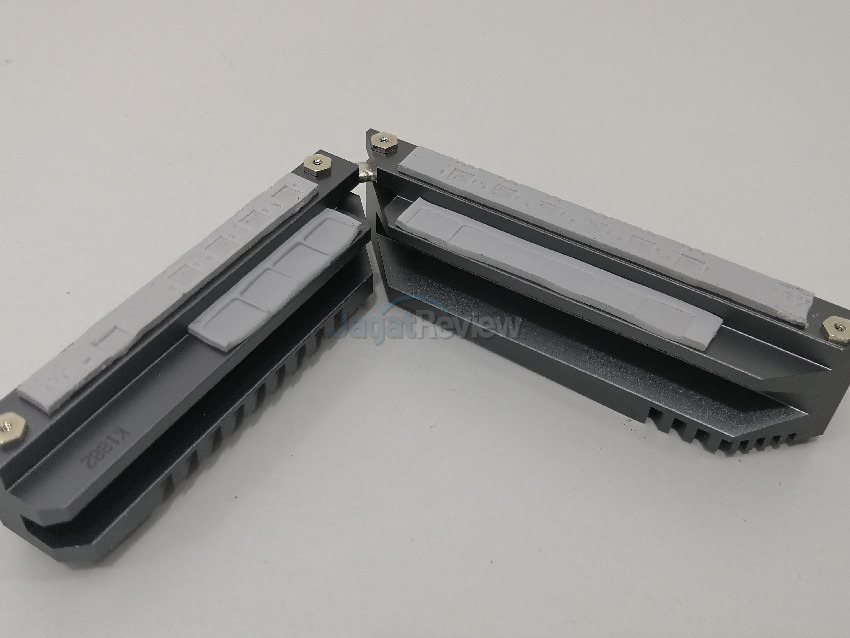

Heatsink yang diberikan pun juga dilengkapi dengan thermal pad yang cukup tebal

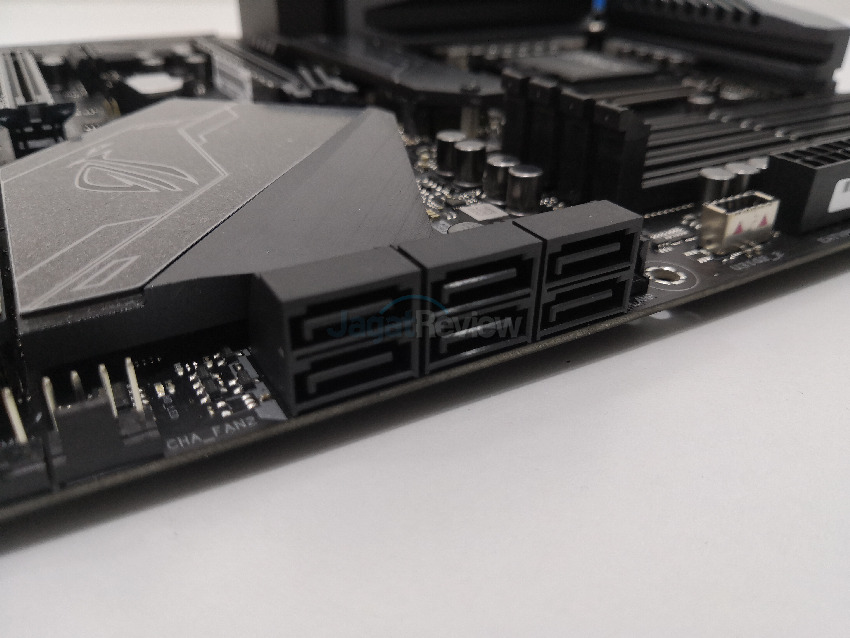

Selain opsi M.2, terdapat juga 6 buah Port SATA III 6Gbps.

Untuk konektivitas I/O port, motherboard ini juga menyediakan 1 front panel header USB 3.1 Type-C, 1 header USB 3.0, dan 2 buah header USB 2.0

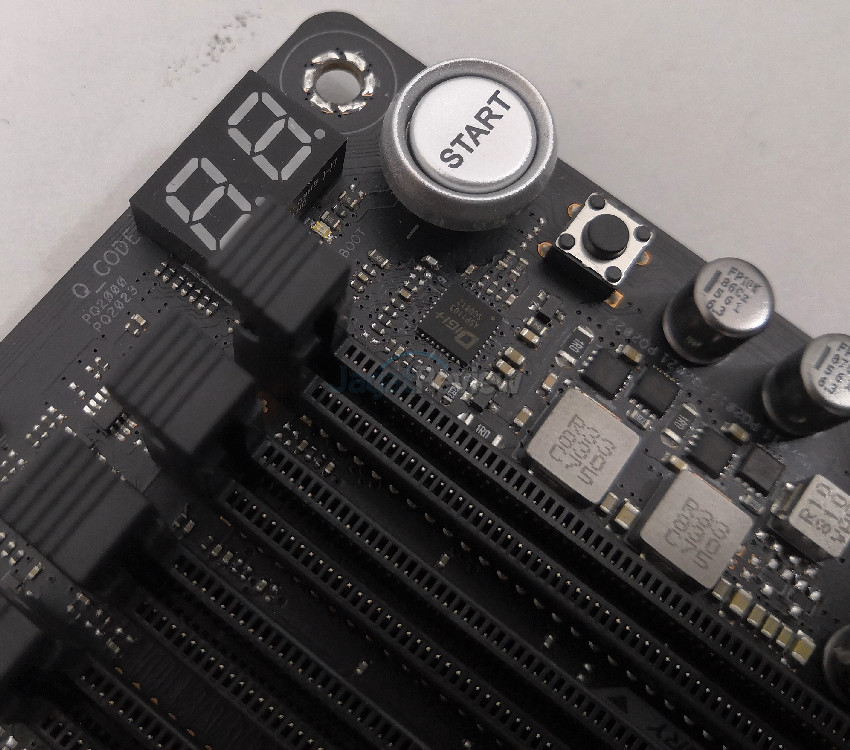

Sebagai motherboard dengan kelas ROG, Maximus XI Hero Wi-Fi tentunya memberikan tombol power & reset onboard.

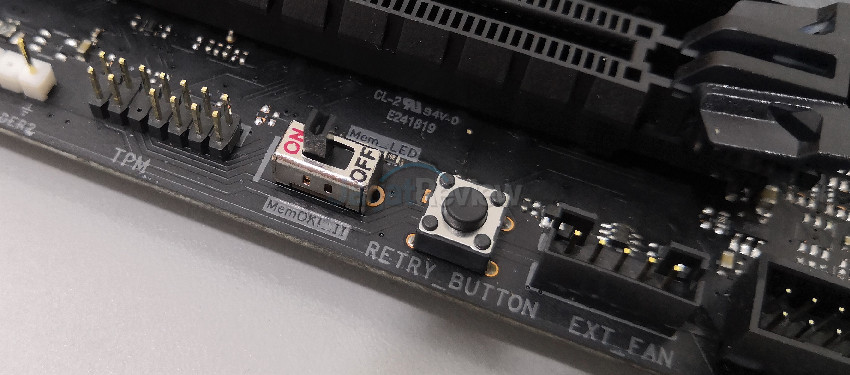

Selain itu juga, motherboard ini memiliki switch MemOK II. MemOK II ini merupakan switch dengan 2 konfigurasi, enable dan disable. Jika Anda menggunakan Enable maka Anda mengizinkan mode safe boot setelah 3x  memory retraining hal yang menarik adalah proses retraining yang terjadi ini menggunakan 3 buah profile yang berbeda dan meningkatkan DRAM Voltage secara perlahan. Dan jika diatur ke disable maka Anda akan tidak akan memiliki mode safe boot. Selain switch MemOK II, motherboard ini juga memiliki tombol Retry, yang digunakan untuk memaksa sistem mencoba konfigurasi yang sama.

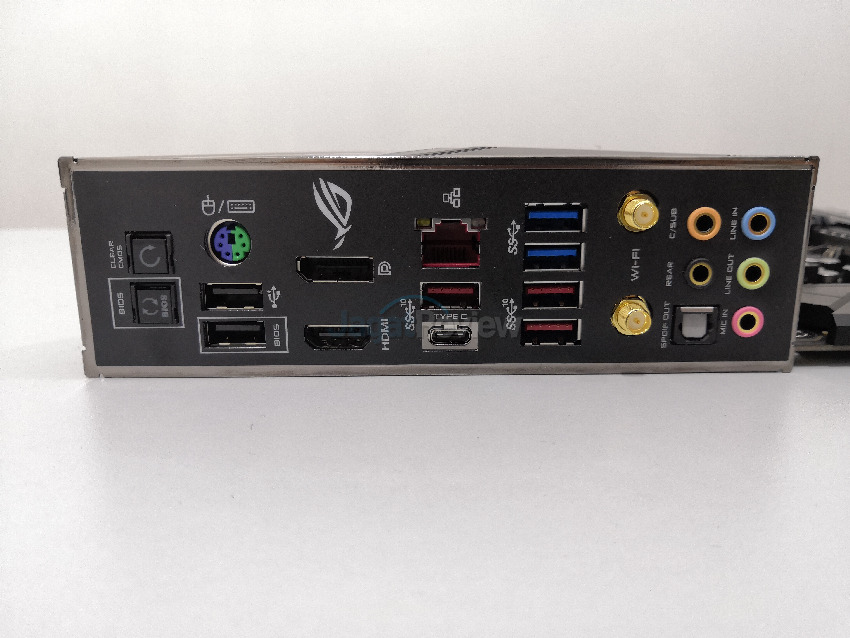

Di bagian back panel I/O motherboard ini menawarkan berbagai macam konektor dibawah ini:

  • Clear CMOS button
  • BIOS Flashback button
  • 2x USB 2.0
  • 1x PS/2 Combo
  • 3x USB 3.1 Gen 2 Type-A (warna merah)
  • 1x USB 3.1 Gen 2 Type-C
  • 2x USB 3.1 Gen 1
  • 2x Wi-Fi AC Athena
  • 1x Display Port Output
  • 1x HDMI Output
  • 1x Gigabit Ethernet
  • 1x Set Audio 7.1 Channel

Motherboard ini juga sudah menggunakan pre-mounted I/O shield. yang tujuan utamanya adalah untuk memberikan kemudahan bagi user dalam proses instalasi ke dalam casing. Selain itu juga pre-mounted I/O shield ini memiliki fitur lain untuk memberikan proteksi terhadap listrik statis hingga 12kV.

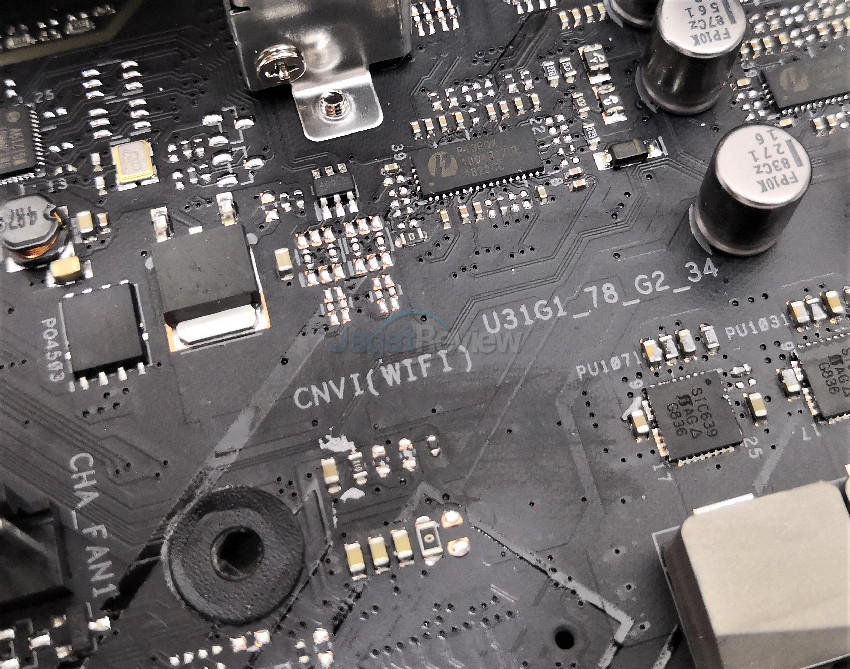

Wi-Fi yang terdapat pada motherboard ini juga menggunakan Intel Wireless-AC CNVi yang berasalkan dari chipset Z390.

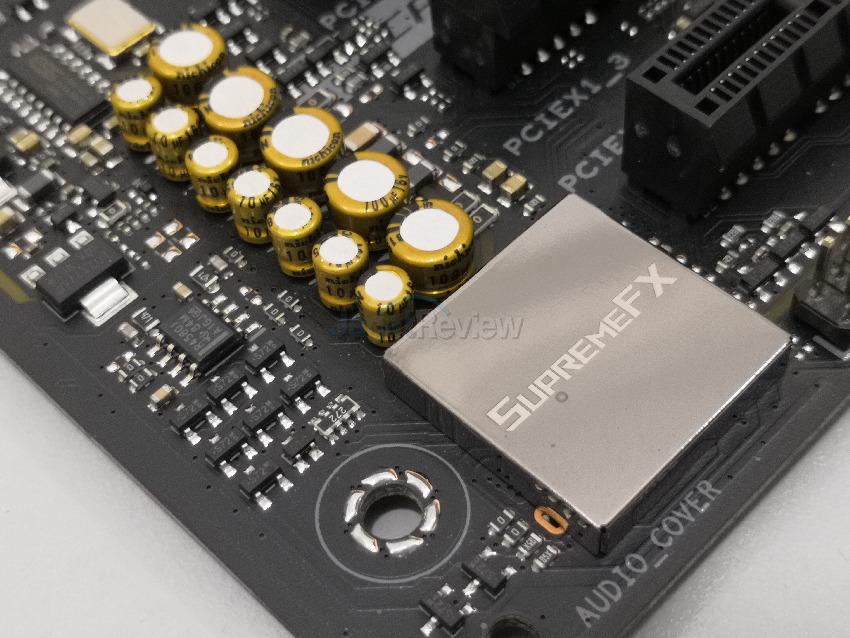

Solusi audio yang ditawarkan untuk motherboard Asus ROG sendiri sangatlah khas, motherbard ini akan menggunakan SupermeFX, yang dimotori dengan chip S1220A yang memang secara khusus di desain untuk motherboard Asus ROG. Sehingga untuk solusi onboard audio motherboard ini sudah sangat mumpuni.

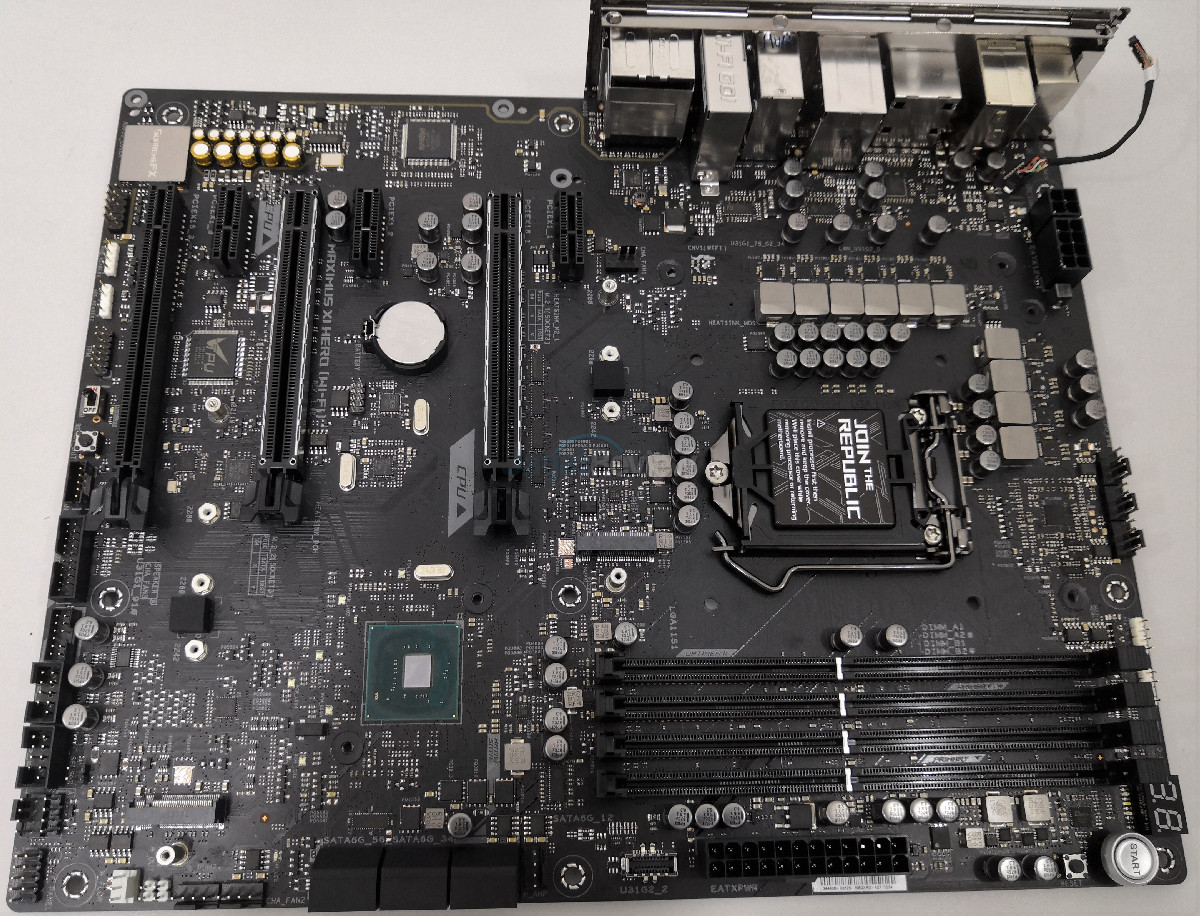

Jika Anda tertarik kami juga mengambilkan gambar motherboard ini yang sudah dilepas seluruh heatsink nya:

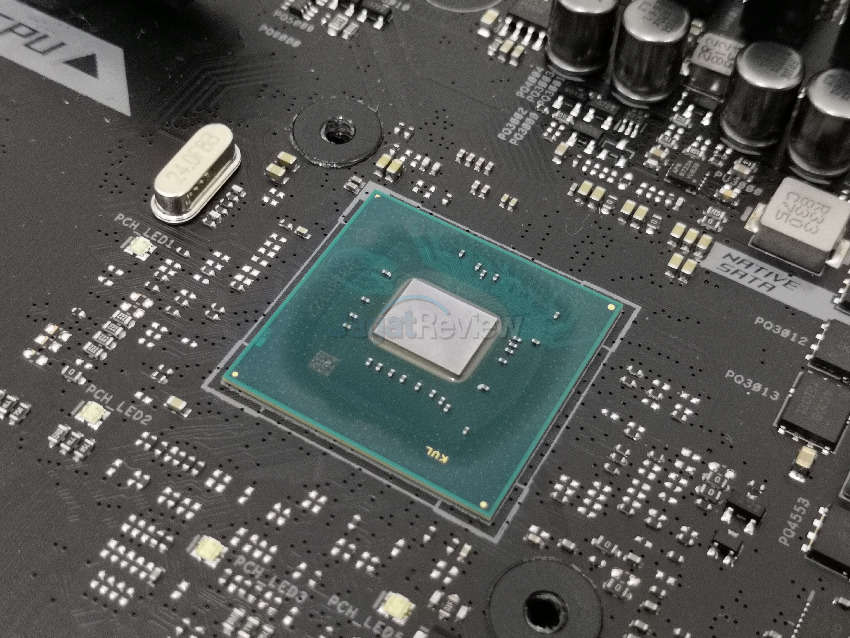

Chipset yang digunakan pada motherboard ROG Maximus XI Hero ini terlihat lebih kecil daripada chipset yang kami temukan di motherboard Z370. Kami berasumsi bahwa chipset Z390 ini menggunakan fabrikasi 14nm

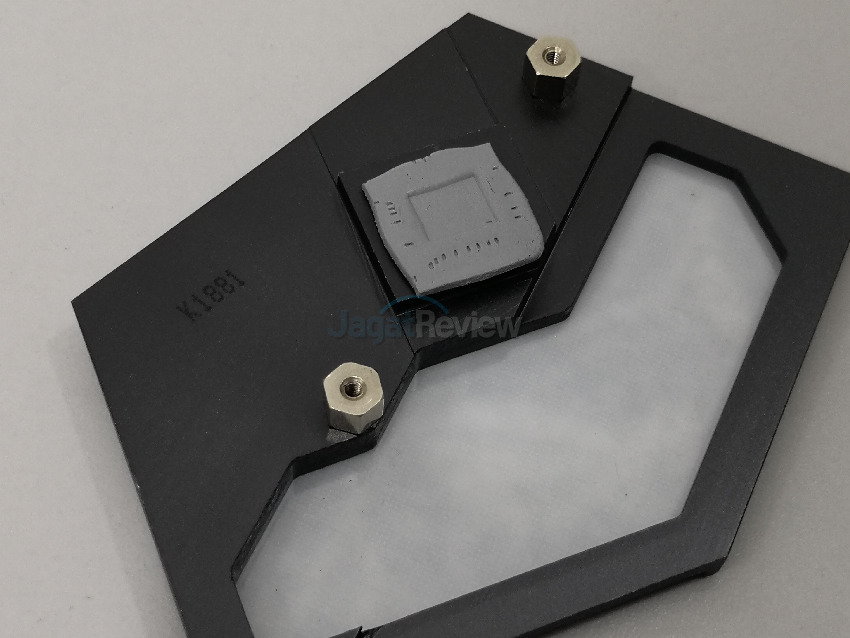

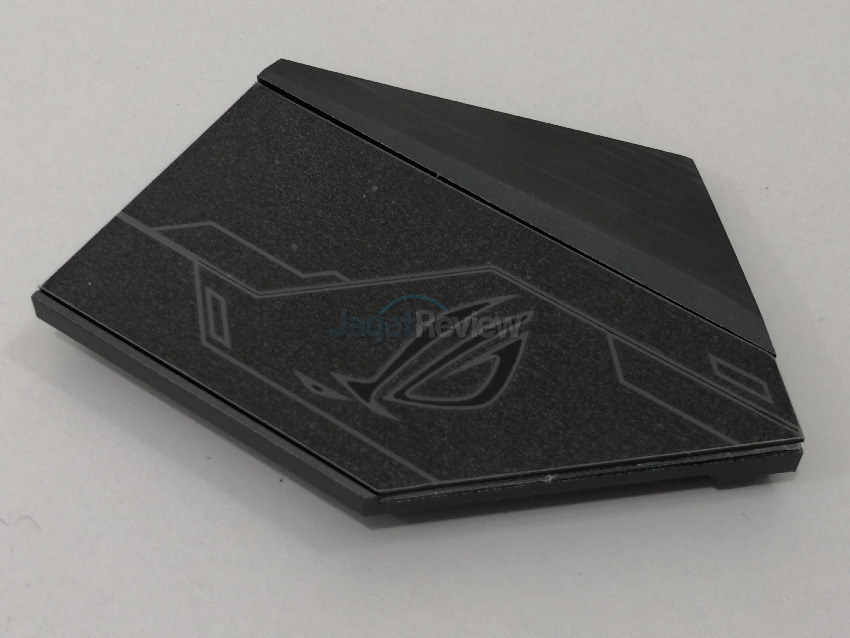

Dan berikut ini adalah gambar heatsink yang digunakan untuk mendinginkan Chipset Z390 dari ROG Maximus XI Hero

Setelah melihat motherboard ROG Maximus XI Hero Wi-Fi lebih dekat, sekarang mari kita lihat BIOS dan Utility yang ditawarkan pada motherboard ini pada halam berikut ini
