in: Motherboard | April 30, 2020 | by: Alva "Lucky_n00b" Jonathan

Preview & Teardown Motherboard Intel Z490 : ASUS ROG Maximus XII HERO WI-FI

Menemani rilisnya Intel Core 10th Gen Comet Lake rilis, ASUS ROG menunjukkan produk motherboard terbaru mereka dengan chipset Intel 400-series Z490. Motherboard yang mampir ke lab kami kali ini adalah ROG Maximus XII HERO WI-FI.

Saat ini kami belum diijinkan menampikan hasil performa dari platform terbaru tersebut, dan review motherboardnya baru bisa dilakukan setelah masa NDA berakhir sekitar pertengahan Mei nanti, namun Anda bisa menyimak tampilan dan bentuk fisik dari motherboard-nya, berikut ini:



Box





Chipset Intel Z490, Mendukung Intel Core 10th Gen





Socket LGA1200TIDAK Kompatibel dengan LGA115x!

(Wah, motherboardnya mendukung DDR4-4600!)

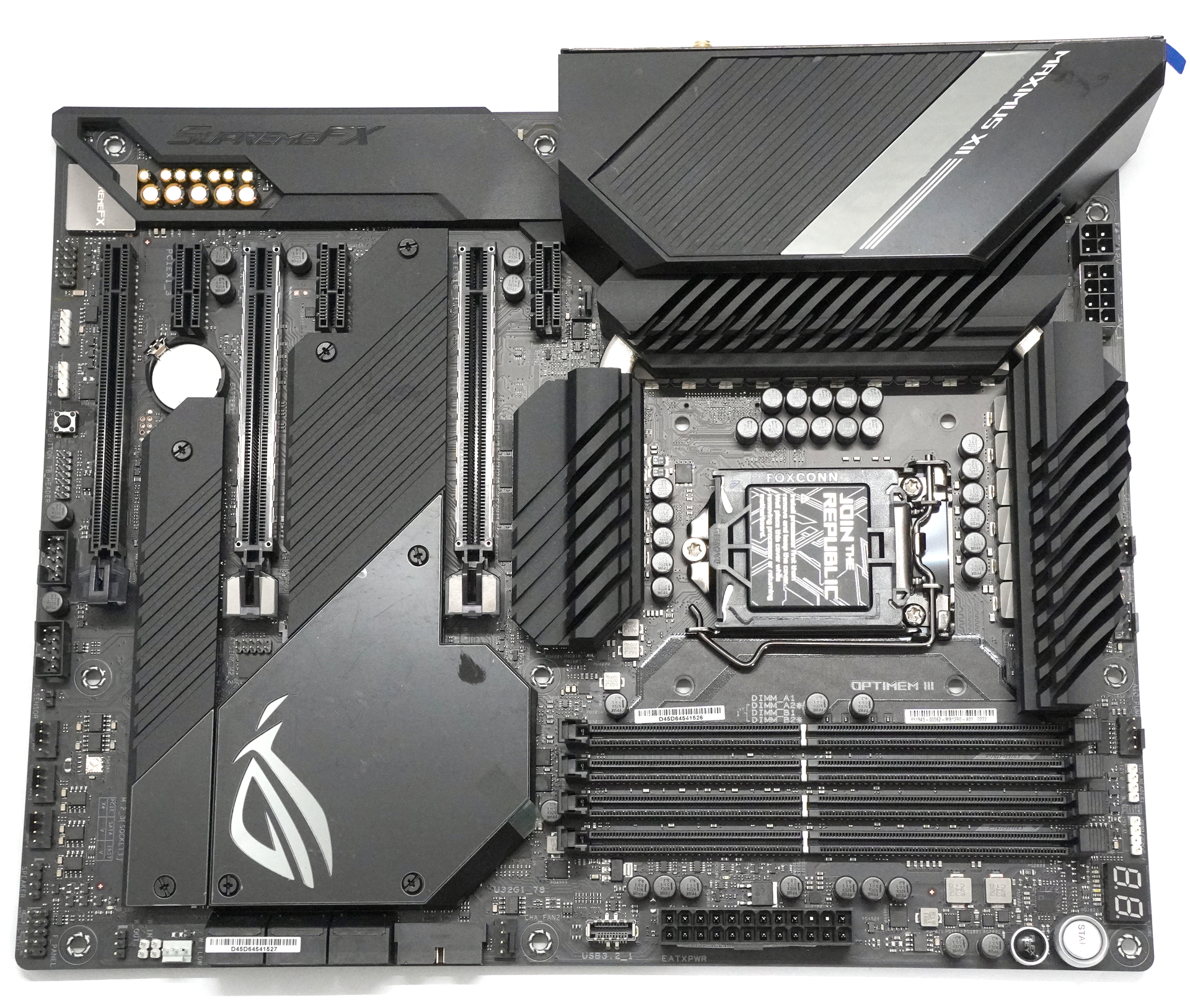

Tampilan Tampak Atas



Resolusi Tinggi, Klik untuk memperbesar





Tampak Belakang





IO Ports

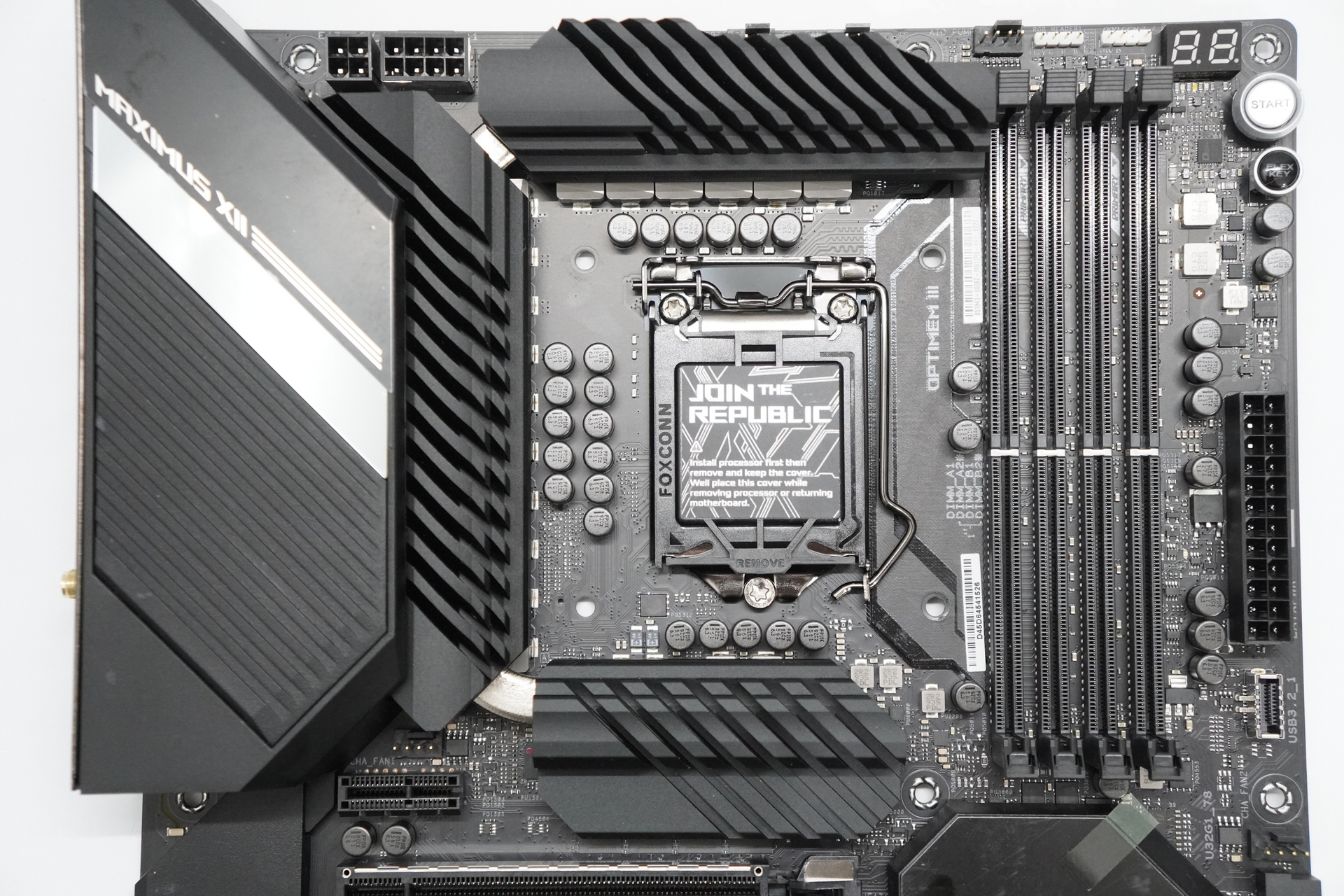

CPU Socket Area:

Cukup luas untuk menampung cooler lebar

Resolusi Tinggi, Klik untuk memperbesar









8+4 Pin CPU Power Input :

Dukung konfigurasi 250W untuk Core i9-10900K





DIMM:

ada 4-DIMM, nampak didesain dengan topologi daisy chain





SATA 6Gbps



Solusi Audio – SupremeFX S1220

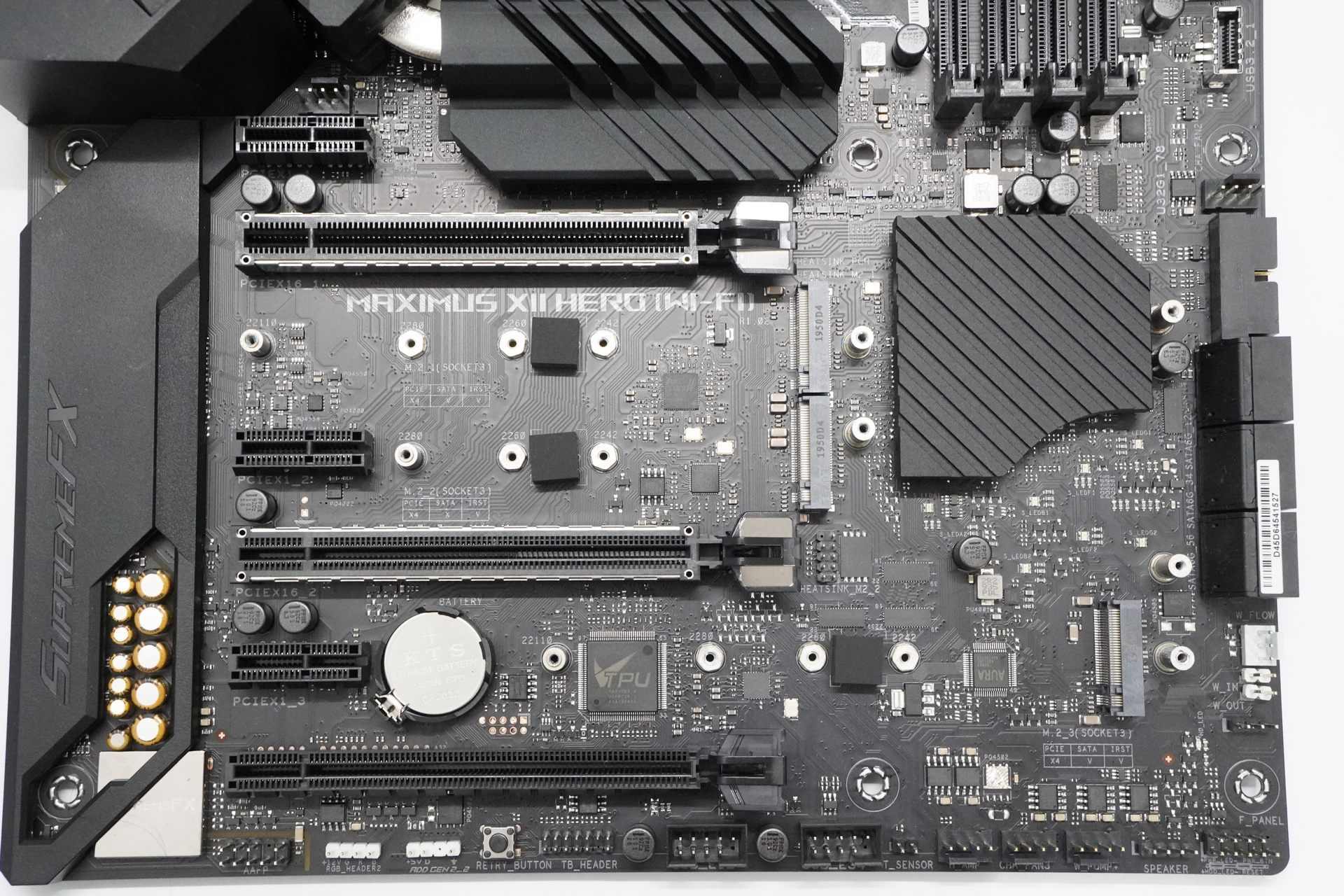

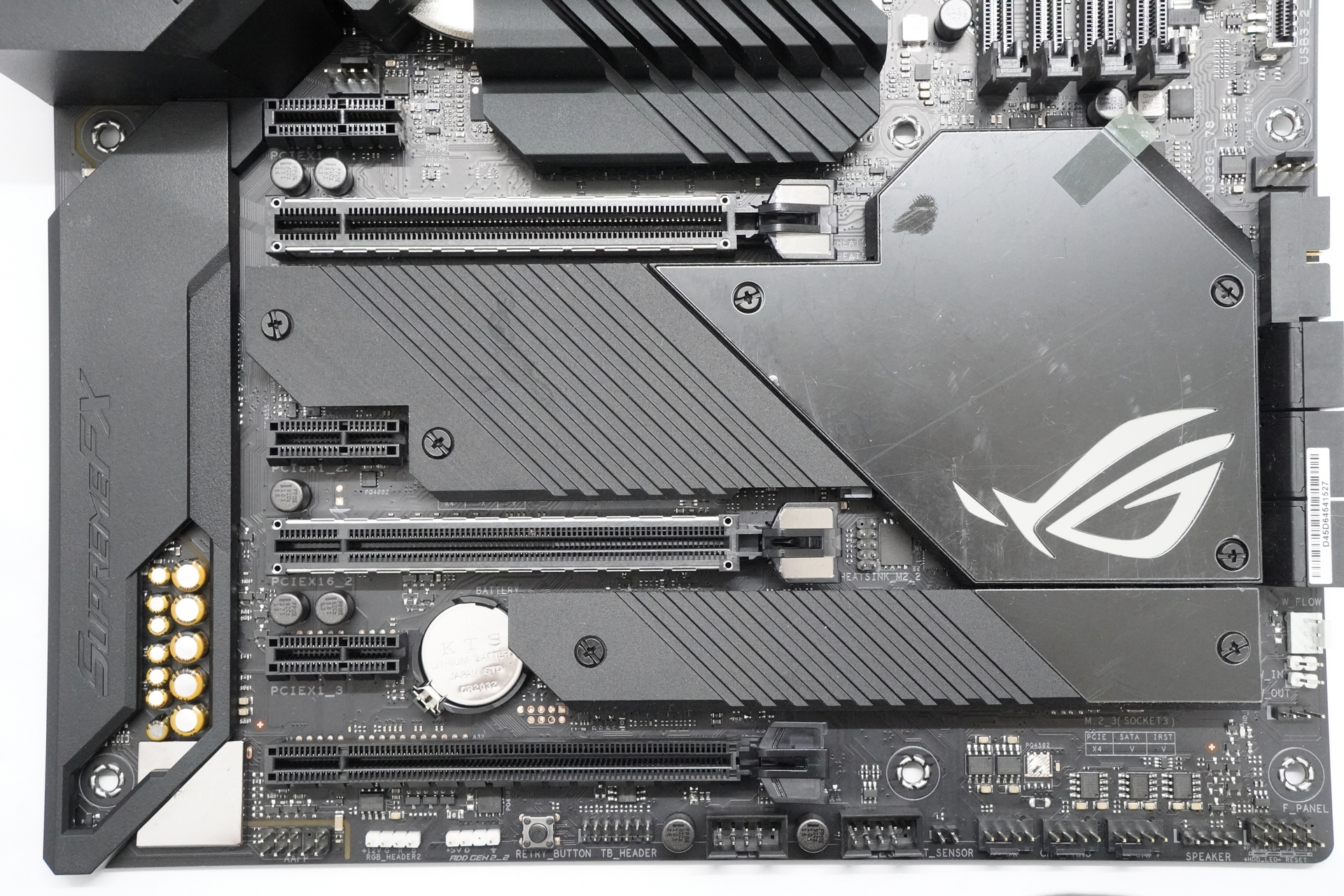

Area PCie

Resolusi Tinggi, Klik untuk memperbesar



Resolusi Tinggi, Klik untuk memperbesar





Tombol Power dan ‘Flex Key’ (bisa dikonfigurasi macam2 selain reset)









VRM Cooler Teardown



VRM Cooler

(Cukup Berat!)

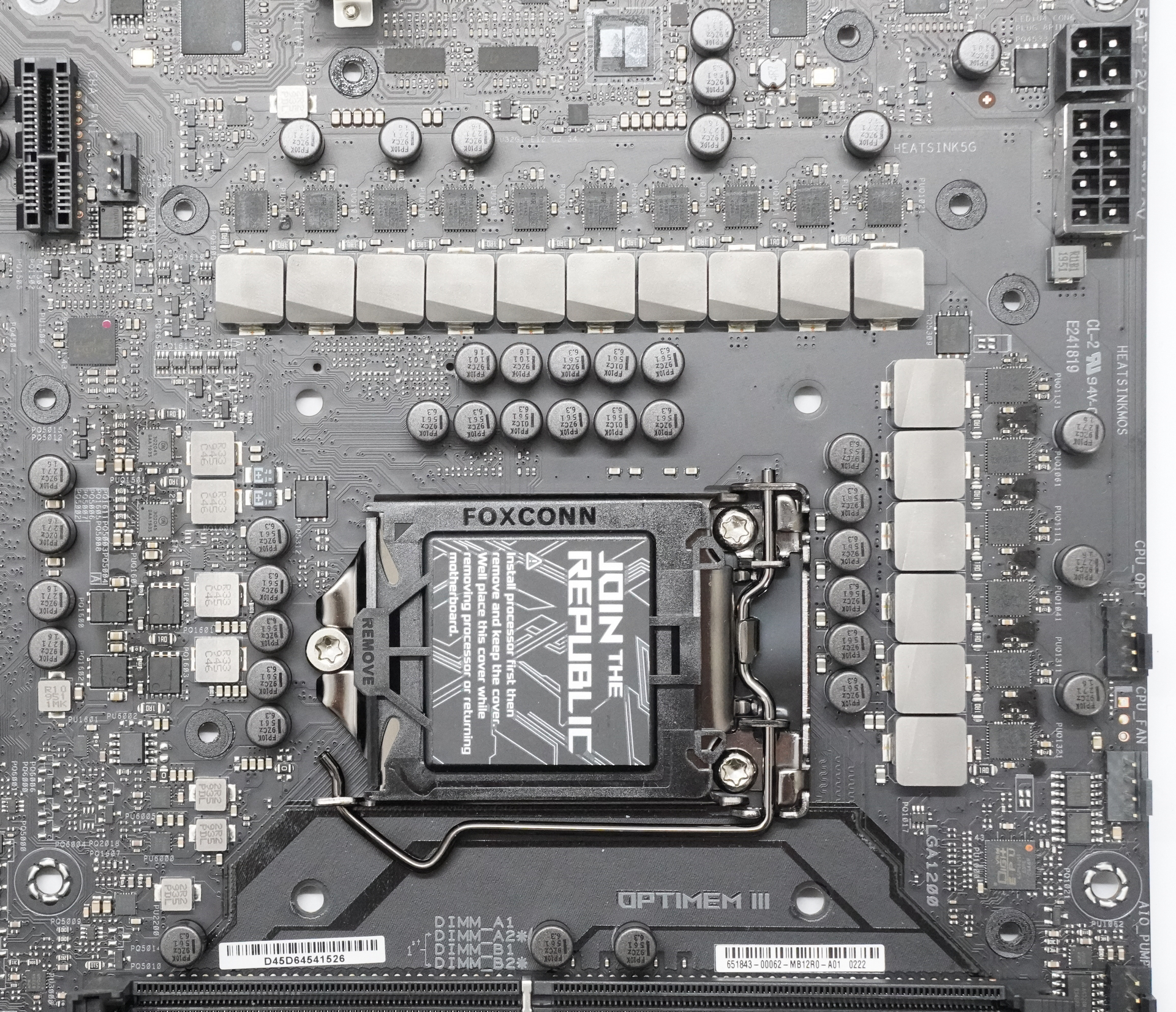

VRM Area

Untuk CPU VCore ada 7-phase ‘Teamed’ (per satu phase akan menggunakan 2 komponen FET dan Choke)

FET (‘Power stage’) yang digunakan adalah IOR TDA21462 dengan output up to 60A per phase

VccSA, VccIO dan IGP Voltage akan masing-masing mendapat 1-phase





Melihat desain VRM yang diberikan, serta cooler yang dipasangkan padanya, ASUS Maximus XII Hero nampak siap untuk menghadapi ‘siksaan’ dari sebuah Core i9-10900K, dan kemungkinan besar siap untuk meng-overclock prosesor flagship terkencang untuk gaming tersebut.

Kami tidak sabar untuk segera memasangkan CPU 10th Gen Comet Lake 10900K ke motherboard ini dan melihat performa-nya – tunggu hasil lengkapnya, hanya di JagatReview dan JagatOC!
