Review ASRock 880G Extreme 3: Motherboard Mainstream Yang Bertenaga

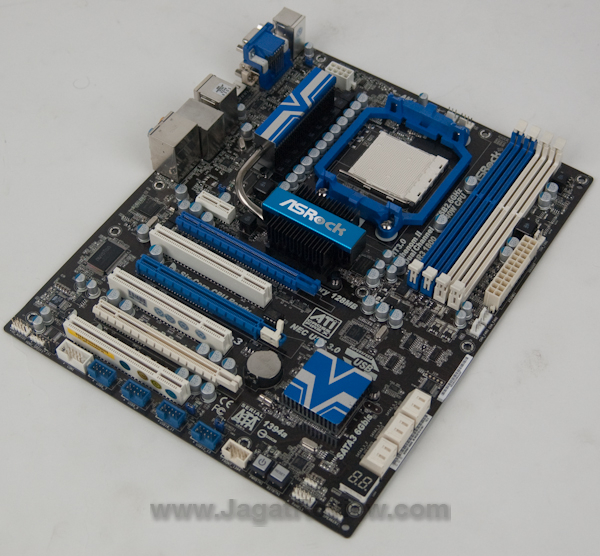

Beberapa waktu yang lalu kami berkesempatan mereview sebuah motherboard enthusiast dengan solusi graphic onboard dalam bentuk ASRock 890GX Extreme 3. Kali ini kita melihat “saudara muda”nya berkunjung ke lab Jagatreview dalam bentuk ASRock 880G Extreme 3. Kita akan mengulas bagaimana performa dari motherboard yang menggunakan chipset AMD 880G ini.
Chipset AMD 880G merupakan penerus dari AMD 785. Sebagai salah satu chipset mainstream dengan solusi graphic onboard, AMD 785 merupakan salah satu chipset AMD yang cukup sukses di pasaran. Walau masih tetap populer digunakan dalam solusi HTPC tetapi chipset ini sudah waktu digantikan. Sebagai penerusnya, AMD memperkenalkan chipset yang baru yaitu 880G. Chipset AMD 880G ini diperkenalkan bersama 890GX yang merupakan pengganti dari 790GX di kelas enthusiast.
Apakah yang membedakan 880G dengan pendahulunya 785G ? Bagaimana spesifikasinya berbeda dengan pasangan enthusiast 890GX ? Untuk lebih mudahnya mari kita simak tabel di bawah ini
| 785G | 880G | 890GX | |
| Transistor Count | >205million | >205million | >205million |
| Core Codename | Radeon HD 4200 | Radeon HD 4250 | Radeon HD 4290 |
| Manufacturing Process | 55nm | 55nm | 55nm |
| SP Number | 40 | 40 | 40 |
| DirectX | DirectX 10.1 | DirectX 10.1 | DirectX 10.1 |
| Shader Model | SM 4.1 | SM 4.1 | SM 4.1 |
| Core Clock | 500 MHz | 560 MHz | 700 MHz |
| Memory Mode | UMA/UMA+SidePort | UMA/UMA+SidePort | UMA/UMA+SidePort |
| Onboard Memory Type | GDDR2/GDDR3 | GDDR2/GDDR3 | GDDR3 |
| Onboard Memory Bus Width | 16bit | 16bit | 16bit |
| Technical Name | UVD 2 | UVD 2 | UVD 2 |
| H.264 decoding | Yes | Yes | Yes |
| VC-1 decoding | Yes | Yes | Yes |
| HDMI | 1.3 | 1.3 | 1.3 |
| DisplayPort | Yes | Yes | Yes |
Terlihat bahwa perbedaan paling berarti adalah chipset onboard graphic yang digunakan masing-masing chipset. Semua masih menggunakan Radeon HD 4200 series, walau masing-masing memggunakan kecepatan core yang berbeda. Khusus untuk 890GX, jenis memory yang digunakan untuk graphic card onboardnya adalah GDDR3. Sedangkan 785G dan 880G masih menggunakan GDDR2. Tapi hanya itukah perbedaan antara kedua chipset AMD ini? Tentu tidak, mari kita simak tabel di bawah ini.
| Socket | AM2+/AM3 | AM3 | AM3 |
| Northbridge | 55nm | 55nm | 55nm |
| Bus | HT3.0 | HT3.0 | HT3.0 |
| Memory | DDR2-800/DDR3-1333 | DDR2-800/DDR3-1333 | DDR3-1333 |
| Southbridge | SB710 | SB810 | SB850 |
| PCI-E 2.0 lane | 22 | 24 | 24 |
| RAID | RAID0,1,0+1 | RAID0,1,0+1 | RAID0,1,0+1,5 |
| SATAII | 6 | 6 | 6 |
| SATA3.0 | No | No | Yes |
| USB 2.0 | 12 | 14 | 14 |
| HDMI | 1.3 | 1.3 | 1.3 |
| DisplayPort | Yes | Yes | Yes |
Pada tabel ini terlihat jelas perbedaan-perbedaan lain antara ketiga chipset ini. Perbedaan yang paling mencolok adalah SouthBridge yang digunakan. AMD 785G masih menggunakan SB710 yang hanya memiliki 22 jalur PCI-E, 12 port USB 2.0 namun tanpa dukungan untuk USB 3.0 dan SATA 3.0.
Sedangkan 880G menggunakan SB 810 sebagai Southbridgenya, SB810 sendiri memiliki 24 jalur PCI-E dengan dukungan sampai dengan 14 port USB 2.0. Untuk mengilustrasikan lebih jelas kerja 880G dengan SB810 mari kita lihat grafik di bawah.
Setelah sekilas membahas chipset yang digunakan motherboard ini, mari kita lanjutkan dengan menengok spesifikasi dari motherboard ASRock ini.
Spesifikasi
| Processor Support | Support for Socket AM3 processors: AMD Phenom™ II X6 / X4 / X3 / X2 (except 920 / 940) / Athlon II X4 / X3 / X2 / Sempron processors |
| Chipset | North Bridge : AMD 880G |
| South Bridge : AMD SB850 | |
| Memory | – Dual Channel DDR3 memory technology – 4 x DDR3 DIMM slots – Supports DDR3 1800(OC)/1600(OC)/1333/1066/800 non-ECC, un-buffered memory – Max. capacity of system memory: 16GB* |
| Expansion Slots | – 3 x PCI Express 2.0 x16 slots (blue: single at x16 or dual at x8/x8 mode; white: x4 mode) – 1 x PCI Express 2.0 x1 slot – 3 x PCI slots – Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™, CrossFireX™ and Hybrid CrossFireX™ |
| Storage | – 6 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10 and RAID 5), NCQ, AHCI and “Hot Plug” functions |
| 1 x eSATA3 6.0 Gb/s connector through the bundled eSATA3 bracket, supports NCQ, AHCI and “Hot Plug” functions | |
| Display Output | – 1 x VGA/D-Sub Port – 1 x VGA/DVI-D Port – 1 x HDMI Port |
| LAN | Realtek RTL8111E Gigabit LAN 10/100/1000 Mb/s |
| Audio | – 7.1 CH HD Audio with Content Protection – DAC with 110dB dynamic range (VIA® VT2020 Audio Codec) – Premium Blu-ray audio support |
| USB | 2 x USB 3.0 ports by NEC MPD720200, support USB 1.0/2.0/3.0 up to 5Gb/s |
| 4 x Ready-to-Use USB 2.0 Ports | |
| Firewire | 1 x IEEE 1394 Port |
| Form Factor | ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm |
