Review Gigabyte X58-USB3: Lebih Murah Tanpa SATA III

Author

Gatot Tri Yuwono

Reading time:

Motherboard

January 18, 2011

readmode

Prosesor Intel soket LGA1156 beserta chipset Intel seri 5 kelas mainstream, saat ini telah diperbaharui oleh prosesor Sandy Bridge soket LGA1155 beserta chipset Intel seri 6. Namun, untuk kelas high-end, Intel masih mempercayakannya kepada varian prosesor Intel soket LGA1366 beserta chipset Intel X58. Walaupun sudah cukup berumur (inilah varian pertama chipset Intel seri 5), Intel X58 tetap menjadi pilihan produsen untuk membuat motherboard Intel kelas high-end.

Beberapa waktu yang lalu, Gigabyte kembali merilis varian motherboard yang menggunakan chipset Intel X58 yaitu Gigabyte X58-USB3. Sama seperti motherboard dengan chipset Intel X58 lainnya, motherboard ini menggunakan soket LGA1366 dan konfigurasi memori triple-channel DDR3. Penasaran dengan feature dan kelebihan lain yang ditawarkan motherboard ini? Simak artikel kami berikut ini.

Chipset Intel X58

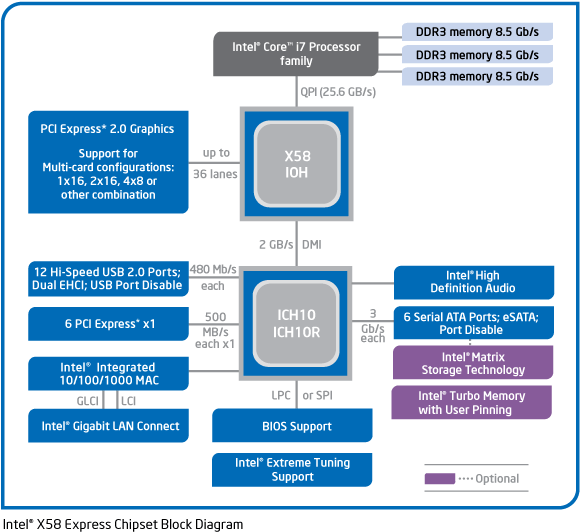

Inilah blok diagram sistem yang menggunakan chipset Intel X58 sebagai northbridge, beserta pasangannya (chipset ICH10R) sebagai southbridge. Chipset Intel X58 menyediakan jalur PCI Express 2.0 hingga 36 buah dan jalur ini dapat dibagi sehingga memungkinkan konfigurasi multi-graphics card Crossfire dan SLI. Sedangkan chipset ICH10R bertugas menyediakan dan mengatur perangkat I/O seperti SATA II, USB 2.0, dan lainnya.

Gigabyte X58-USB3

Spesifikasi

Processor Support	Intel Core i7 series in the LGA1366 package
QPI	4.8GT/s, 6.4GT/s
Chipset	North Bridge : Intel X58 Express
	South Bridge : Intel ICH10R
Memory	6x 1.5V DDR3 DIMM sockets supporting up to 24 GB system memory
	Dual/3 channel memory architecture
	Support for DDR3 2200/1333/1066/800 MHz memory modules
	Support for non-ECC memory modules
	Support for Extreme Memory Profile (XMP) memory modules
Expansion Slots	2x PCI Express 2.0 x16 slots (running @x16 speed)
	1x PCI Express x16 slots (running @x4 speed)
	3x PCI Express x1 slots
	Support for 2-Way ATI CrossFireX and NVIDIA SLI Technology
Storage	South Bridge : 6 SATA 3Gb/s ports
	Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10
LAN	2x Realtek RTL8111E chip (10/100/1000 Mbit)
Audio	Realtek ALC892 High Definition Audio (2/4/5.1/7.1-channel )
	Support for Dolby® Home Theater, S/PDIF In/Out, CD In
USB	South Bridge : 12 USB 2.0/1.1 ports (6 on the back panel, 6 via the USB brackets connected to the internal USB headers)
	NEC USB Controller : 2 USB 3.0/2.0 ports on the back panel
Internal I/O Connectors	1 x 24-pin ATX main power connector
	1 x 8-pin ATX 12V power connector
	6 x SATA 3Gb/s connectors
	1 x CPU fan header
	3 x system fan headers
	1 x power fan header
	1 x North Bridge fan header
	1 x front panel header
	1 x front panel audio header
	1 x CD In connector
	1 x S/PDIF In header
	1 x S/PDIF Out header
	3 x USB 2.0/1.1 headers
	1 x clearing CMOS jumper
I/O Controller	iTE IT8720 chip
H/W Monitoring	System voltage detection
	CPU/System/North Bridge temperature detection
	CPU/System/Power fan speed detection
	CPU overheating warning
	CPU fan fail warning
	CPU/System fan speed control
BIOS	2x 16 Mbit flash
	Use of licensed AWARD BIOS
	Support for DualBIOS™
	PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

Gigabyte Unique Feature

Sama seperti motherboard Gigabyte lainnya, Gigabyte X58-USB3 juga dilengkapi setumpuk feature khas Gigabyte. Feature yang tersedia di motherboard ini adalah :
