Xigmatek BiFrost VD1065 VGA Cooler: Dingin di VGA, Ramah di Kantong

Pemasangan – Step by Step

Menurut kami, manual yang diberikan kurang informatif bagi user yang baru pertama kali mengganti pendingin VGA-nya. Jadi, kami memberikan step-by-step cara memasang HSF VGA ini ke MSI HD5830 yang digunakan. * Klik untuk memperbesar gambar*

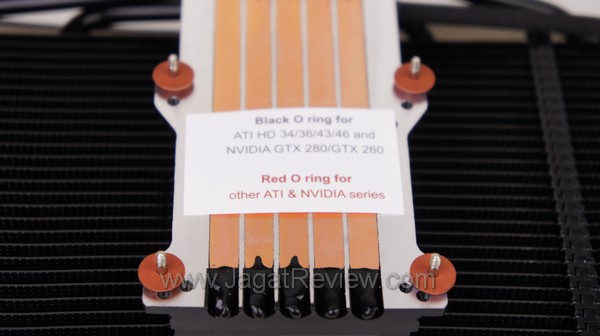

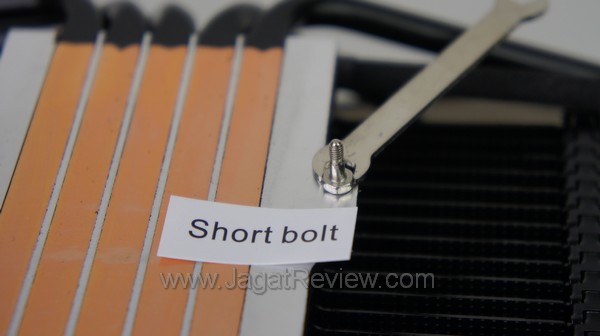

Step 1:

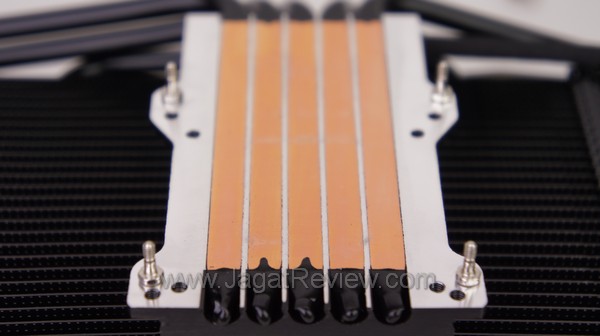

Pasang short bolt ke mounting hole Xigmatek Bifrost. Pastikan mounting hole-nya cocok dengan VGA, lalu letakkan o-ring di atas bolt-nya.

* Sebelum melanjutkan ke langkah ke-2, ada baiknya Anda menguji jarak antara Video RAM (VRAM) ke HFS BiFrost untuk mengetahui bagian VRAM yang bisa menggunakan RAMsink*

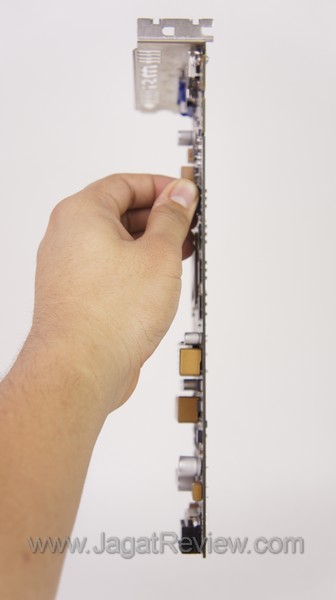

Step 2:

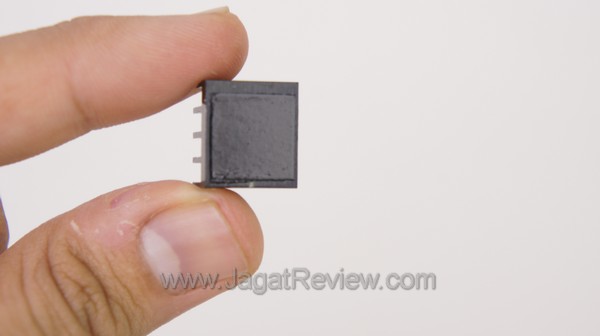

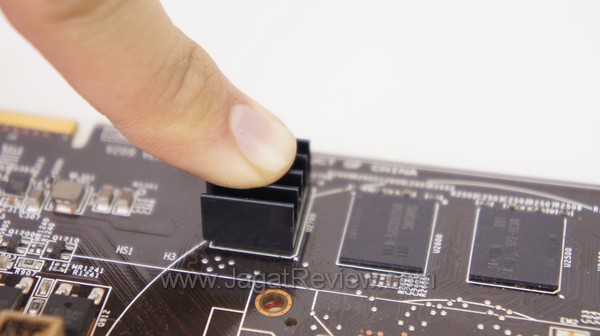

Lepaskan film cover thermalpad RAMsink, lalu tempelkan RAMsink ke Video RAM VGA Card (tekan sedikit, tapi jangan berlebihan). Jika langkah ini benar, daya lekat thermal pad-nya akan cukup kuat untuk menahan beban VGA itu sendiri.

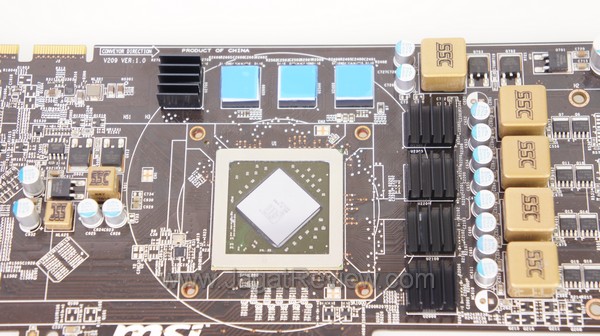

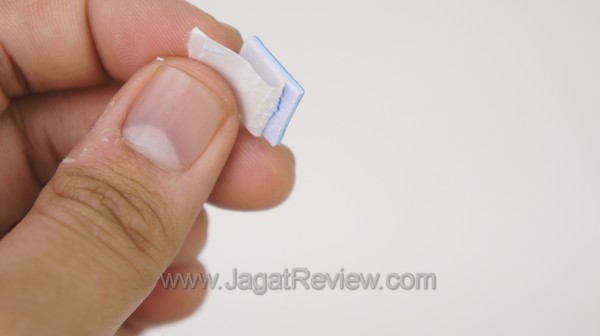

Step 3:

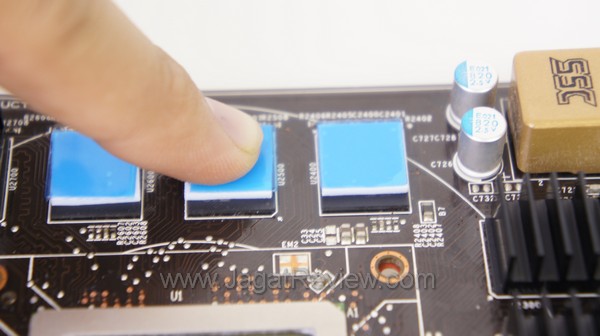

Untuk bagian Video RAM yang tidak bisa dipasangi RAMsink karena bertabrakan dengan HSF BiFrost II, pasang thermalpad yang tebal (jangan lupa untuk terlebih dahulu melepas film covernya), yang nantinya akan bersentuhan dengan HSF.

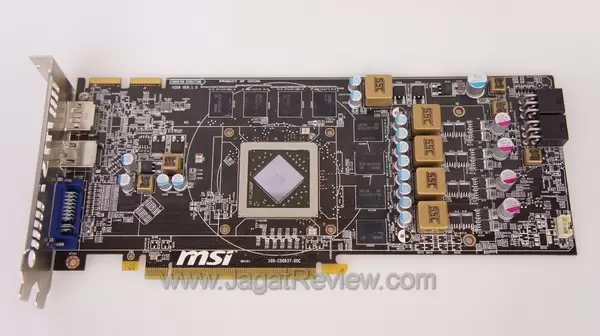

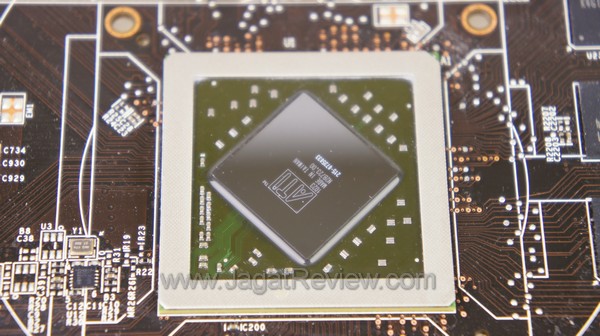

Step 4:

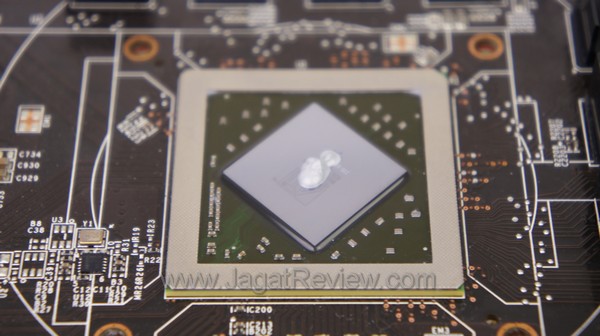

Bersihkan core VGA Anda dari thermalpaste lamanya. Kami menyarankan penggunaan sedikit acetone/alkohol untuk membantu melepaskan sisa thermalpaste yang sudah mengeras. Jika Anda mempunyai thermalpaste cleaning agent seperti Artic Clean, hasilnya akan lebih optimal. Selanjutnya, berikan thermalpaste ke core VGA sebelum memasang HSF BiFrost (jangan terlalu banyak!).

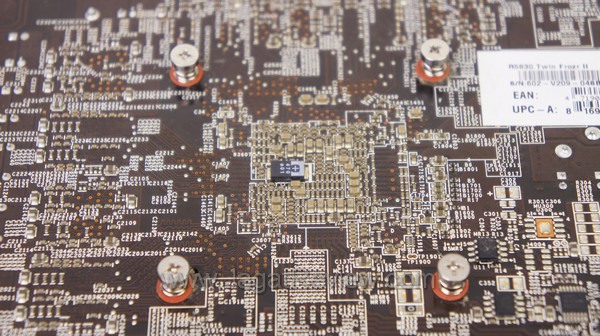

Step 5:

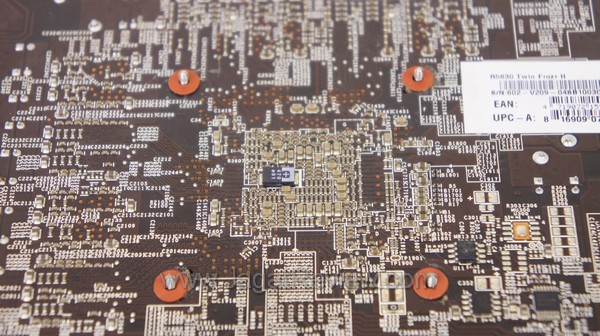

Pasang HSF BiFrost ke VG, dan kencangkan mounting menggunakan empat baut yang disertakan. Pastikan juga thermal pad yang tebal menyentuh bagian heatpipe dengan sempurna. Saat Anda memasang VGA ke sistem, jangan lupa pasang juga 3-pin fan connector ke salah satu connector fan yang tersedia di motherboard Anda.

VGA dengan BiFrost terpasang

Berikut penampilan VGA setelah HSF BiFrost terpasang. Kami harus mengakui bahwa Cooler VGA dengan 5 pcs heatpipe 6mm dan 2x 100mm Fan ini membuat VGA HD5830 kami terlihat lebih “ganas” dari sebelumnya.

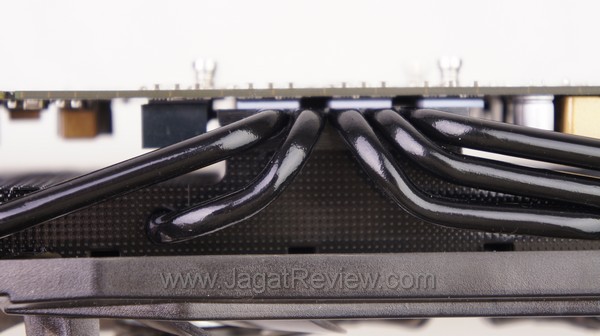

Bisa dilihat bahwa terdapat jarak yang cukup lega antara BiFrost dengan komponen-komponen VGA (Choke, kapasitor, RAMsink, power connector), ini akan membuatnya lebih kompatibel dengan banyak VGA.
