Review ECS A75F-A Black Series Deluxe: Motherboard AMD Llano Kelas Atas ala ECS

Reading time:
September 29, 2011

Kemasan dan Paket Penjualan

Kemasan ECS A75F-A Black Series Deluxe terkesan elegan dengan tema warna hitam yang dibalut hologram disekujur kemasan. Jika biasanya ECS menggunakan gambar seekor naga pada kemasan Black Series, kali ini ECS menggunakan gambar sebuah spaceship. ECS menyajikan penjelasan feature produk motherboard ini pada sisi belakang kemasan

Paket penjualan yang disertakan bersama motherboard terdiri dari:

  • User’s Guide
  • Driver disc
  • Backpanel I/O Shield
  • Multi-language Hardware Installation Guide
  • 5x SATA Cables
  • Backpanel I/O Shield

Motherboard

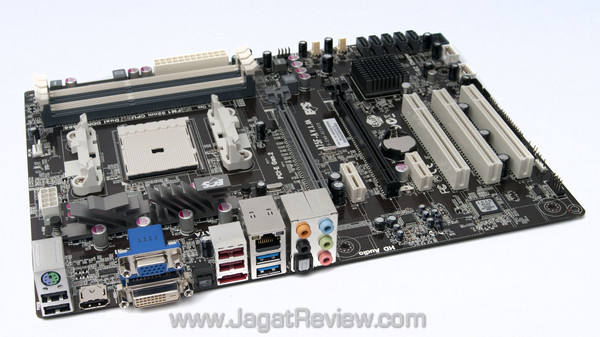

Inilah motherboard ECS A75F-A Black Series Deluxe dengan warna PCB hitam yang senada dengan seri motherboard ini. Motherboard ini menggunakan faktor bentuk ATX dengan ukuran 305×220 mm. Ukuran lebar motherboard ini lebih kecil dibandingkan ukuran standar lebar motherboard ATX sebesar 244 mm. Ukuran lebar motherboard yang lebih kecil memberi keuntungan pada pengguna yang memiliki ruang casing tidak terlalu besar.

Layout motherboard ECS A75F-A Black Series tergolong baik. Komponen-komponen terletak pada tempat yang tidak menghalangi pemasangan komponen lainnya. Terlihat juga disini ECS menggunakan komponen solid capacitor walaupun hanya digunakan pada beberapa bagian motherboard saja seperti disekitar soket prosesor.

Inilah port backpanel yang tersedia pada motherboard ECS A75F-A Black Series Deluxe:

  • 4 x USB 2.0 Ports
  • 2 x USB 3.0 ports compatible to both USB 3.0/2.0 devices (blue)
  • 1 x eSATA 6Gb/s port
  • 1 x PS/2 keyboard & PS/2 mouse connectors
  • 1 x D-sub(VGA)
  • 1 x DVI Port
  • 1 x HDMI Port
  • 1 x RJ45 LAN connector
  • 1 x SPDIF out connector
  • 1 x Audio port (Line-in, Front Out, Mic_in Rear, Center & Woofer, Back Surrond, Side Surround)
  • 1 x “Clear CMOS” button

Port USB pada motherboard ini mendukung feature EZ Charger dimana port USB mampu menyediakan daya tiga kali lebih besar dibandingkan daya USB biasa.

ECS A75F-A Black Series Deluxe menyediakan slot ekspansi dengan jumlah berlimpah yang terdiri dari:

  • 1x PCI Express 2.0 x16 slot, running @x16 (Grey slot)
  • 1x PCI Express 2.0 x16 slot, running @x4 (Black Slot)
  • 2x PCI Express 2.0 x1 slots
  • 3x PCI slots

ECS A75F-A Black Series Deluxe dilengkapi empat buah slot memori DDR3 dengan konfigurasi dual-channel memory. Motherboard ini mendukung kecepatan memori hingga 2600 MHz (OC) dan kapasitas memori hingga 32 GB (8 GB per-slot memori). Terletak di sebelah slot memori adalah konektor power 24-pin yang bertugas menyuplai daya ke komponen motherboard.

Inilah soket prosesor FM1 (905-pin) pada ECS A75F-A Black Series Deluxe. Penggunaan retention heatsink tipe baru membuat area disekitar soket prosesor terlihat begitu lapang. Retention heatsink ini tetap kompatibel dengan HSF AMD soket AM3+/AM3/AM2+/AM2. Pada sisi kiri atas soket prosesor terdapat konektor power 8-pin yang bertugas menyuplai daya ke prosesor. Sedangkan pada sisi kanan atas terdapat konektor power untuk kipas HSF prosesor.

Komponen VRM prosesor ECS A75F-A Black Series Deluxe menggunakan komponen seperti solid core chokes dan solid capacitor. ECS tidak lupa untuk menyertakan sebuah heatsink pasif untuk mendinginkan komponen VRM prosesor.

ECS A75F-A Black Series Deluxe menyediakan lima buah port SATA 6Gbps. Lalu dimakah satu buah port SATA 6Gbps lainnya karena seharusnya chipset A75 mampu menyediakan enam buah port SATA 6Gbps? Tampaknya ECS mengalokasikan satu buah port SATA 6Gbps menjadi eSATA 6Gbps pada bagian backpanel.

Tidak jauh dari port SATA 6Gbps terdapat chipset A75 yang dilengkapi heatsink pasif.

Pada sisi bawah slot ekspansi terdapat sekumpulan header yang terdiri dari (berurutan kiri ke kanan):

  • 1x COM header
  • 1x SPDIF out header
  • 1x Speaker header
  • 1x LPT header
  • 1x Front panel header
  • 1x USB 3.0 header supports additional 2 USB 3.0 Ports
  • 3x USB 2.0 headers support additional 6 USB ports

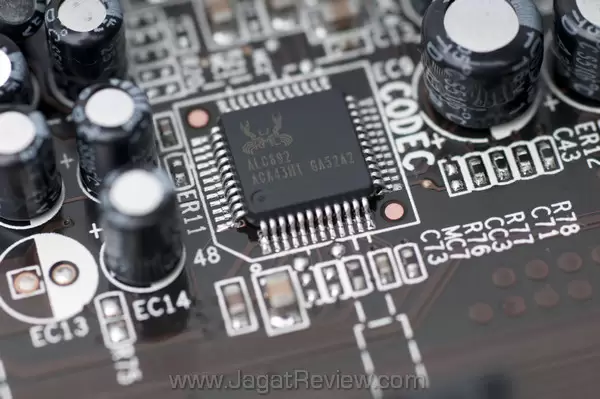

Dukungan audio dan LAN pada motherboard ini disediakan oleh chip Realtek ALC892 dan RTL811E.

Chip BIOS terletak di tempat yang cukup tersembunyi tidak jauh dari slot memori. ECS A75F-A Black Series Deluxe menggunakan UEFI AMI BIOS dengan dukungan 3TB+ HDD.

Chip Asmedia AS1445 bertugas menyediakan output display berupa DVI/HDMI.

Chip Richtek bertugas sebagai VRM controller.

Chip ICS 9LPRS471CKL berfungsi sebagai clock generator.

Chip Fintek F71869ED berfungsi sebagai Super I/O + Hardware Monitoring.
