Review ASUS M5A99X EVO: Chipest Kelas Menengah Dibalut Feature Khas ASUS

Motherboard

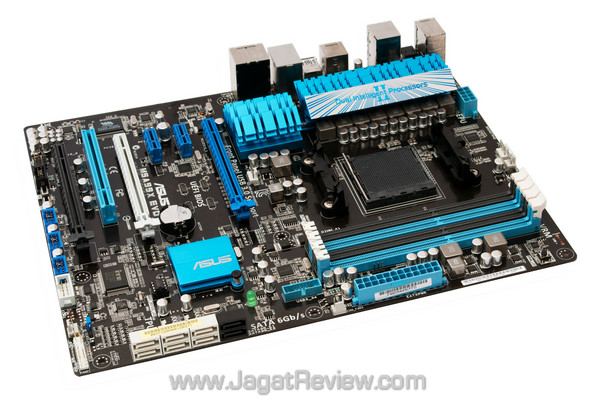

Ciri khas motherboard ASUS kembali hadir di motherboard ASUS M5A99X EVO. PCB warna hitam yang dikombinasikan komponen di atasnya yang berwarna biru, hitam, dan putih memberikan kesan elegan pada penampilan motherboard ini. Motherboard ini menggunakan faktor bentuk ATX dengan ukuran 305×244 mm. Penempatan komponen pada motherboard ini tergolong baik sehingga memudahkan pengguna saat proses pemasangan.

Soket prosesor AM3+ (942-pin) pada ASUS M5A99X EVO. MSI menggunakan soket prosesor berwarna hitam dengan retention heatsink model terbaru. Terlihat di sisi kiri soket prosesor area komponen VRM prosesor yang didominasi komponen seperti solid capacitor dan ferrite core choke. ASUS melengkapi komponen VRM dengan heatsink pasif berukuran besar sehingga temperatur kerja komponen berada pada batas aman. Sejajar di bawah heatsink VRM terdapat chipset northbridge AMD 990X yang juga dilengkapi heatsink pasif.

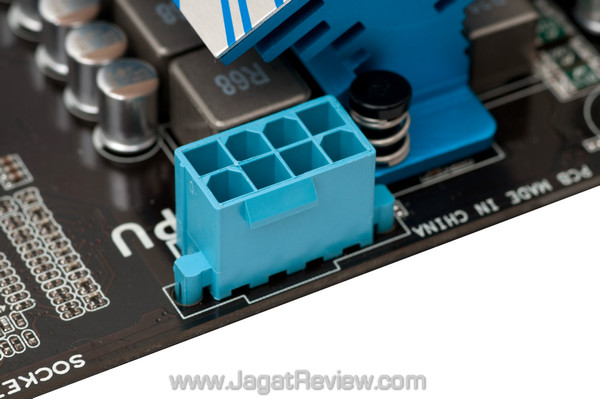

Konektor power 8-pin yang berperan menyuplai daya ke prosesor.

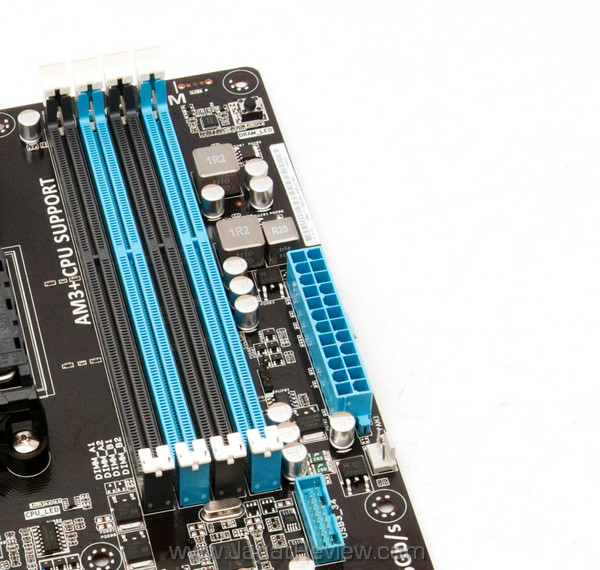

ASUS M5A99X EVO dilengkapi empat buah slot memori DDR3 dengan konfigurasi dual-channel memory. Motherboard ini mendukung kecepatan memori hingga 2133 MHz (OC) dan kapasitas memori hingga 32 GB (8 GB per-slot memori). Terletak di sebelah slot memori adalah konektor power 24-pin yang bertugas menyuplai daya ke komponen motherboard.

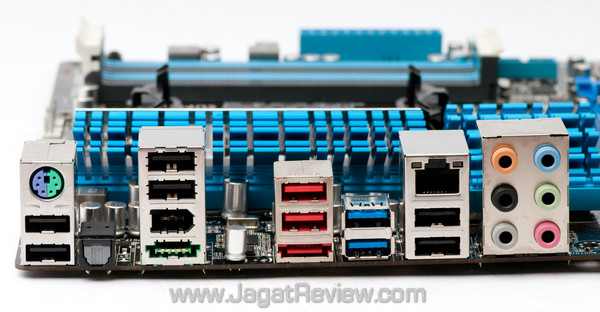

Backpanel I/O ports yang disediakan motherboard ASUS M5A99X EVO terdiri dari :

• 1x PS/2 keyboard/mouse combo port(s)
• 1x eSATA 3Gb/s (red)
• 1x Power eSATA 3Gb/s (green)
• 1x IEEE 1394a
• 1x LAN (RJ45) port(s)
• 2x USB 3.0
• 8x USB 2.0
• 1x Optical S/PDIF out
• 6x Audio jack(s)

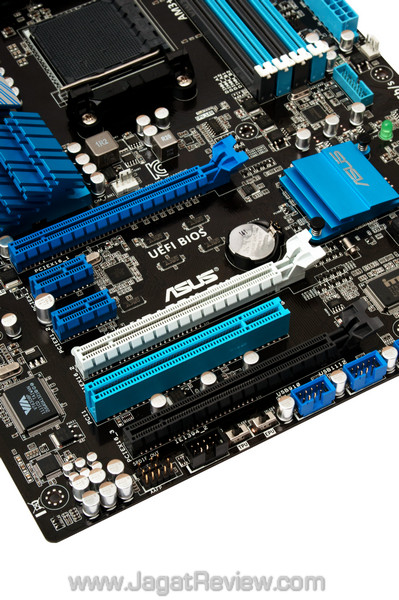

Sedangkan slot ekspansi yang disediakan ASUS M5A99X EVO terdiri dari :

• 1x PCI Express 2.0 x16 slot, running @x16
• 1x PCI Express 2.0 x16 slot, running @x8
• 1x PCI Express 2.0 x16 slot, running @x4
• 2 x PCI Express 2.0 x1 slots
• 1 x PCI slots

Motherboard ini mendukung konfigurasi multi-GPU 2-way CrossfireX dan 2-way SLI.

Di sisi sebelah kanan slot ekspansi terdapat chipset southbridge SB950 yang juga dilengkapi heatsink pasif.

ASUS M5A99X EVO menyediakan enam buah port SATA 6Gbps (white) dan dua buah port SATA 3Gbps (black).

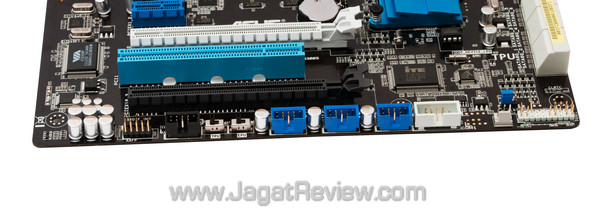

Pada sisi sebelah bawah slot ekspansi terdapat sekumpulan header yang terdiri dari (berurutan kiri ke kanan):

• 1x S/PDIF out header(s)
• 1x Front panel audio connector(s) (AAFP)
• 1x IEEE 1394a connector(s)
• 3x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
• 1x COM port(s) connector(s)
• 1 x System panel(s) (Q-Connector)

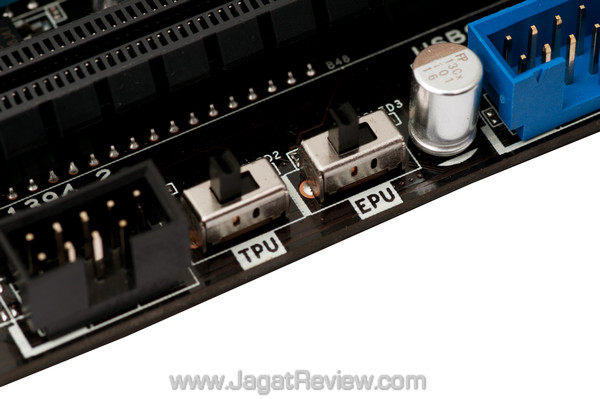

Di tengah-tengah kumpulan headers, ASUS menempatkan switch TPU dan EPU. TPU (The Ultimate Turbo Processor) merupakan feature yang memudahkan pengguna untuk meningkatkan kemampuan sistem mereka. Sedangkan EPU (Energy Efficiency All Around) merupakan feature yang mengoptimalkan penggunaan daya pada motherboard ini.
