Review ASUS ROG MAXIMUS IV GENE-Z : Motherboard Intel Sandy Bridge Berukuran Mungil dengan Kemampuan Besar
Motherboard
Inilah wujud motherboard ASUS ROG Maximus IV GENE-Z. Motherboard ini menggunakan faktor bentuk micro-ATX dengan ukuran 244×244 mm. Kombinasi dengan casing komputer yang memang ditujukan untuk motherboard dengan faktor bentuk micro-ATX, memberikan kemungkinan bagi pengguna untuk membuat sistem gaming dengan ukuran tidak terlalu besar yang dapat dipindahkan dengan mudah.
Soket prosesor LGA1155 pada ASUS ROG Maximus IV GENE-Z. Disekeliling soket prosesor terdapat komponen-komponen seperti ferrite core choke dan solid capacitor. ASUS ROG Maximus IV GENE-Z menggunakan konfigurasi 8-phase CPU power design, 4-phase iGPU power design, 2-phase Memory power design.

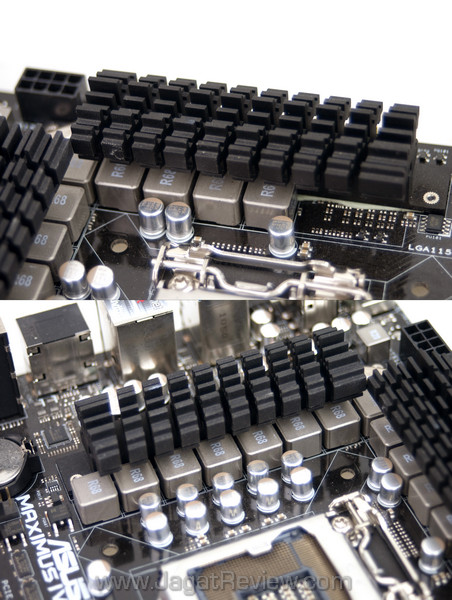

ASUS melengkapi komponen VRM dengan heatsink pasif sehingga temperatur kerja terjaga pada batas normal. Heatsink pada sisi kiri dan atas soket prosesor dihubungkan oleh sebuah heatpipe.

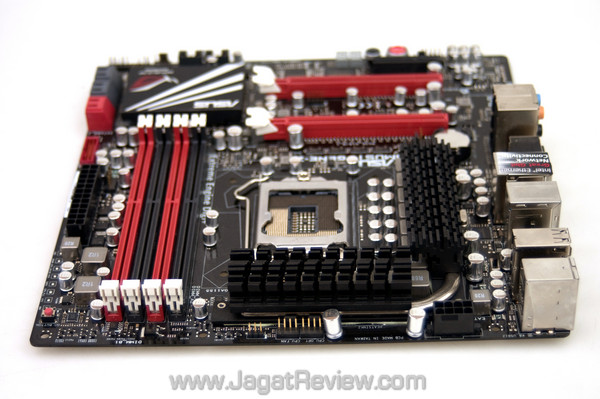

Di balik heatsink pasif di sisi atas soket prosesor kami menjumpai sebuah konektor daya 8-pin dan dua buah fan header.

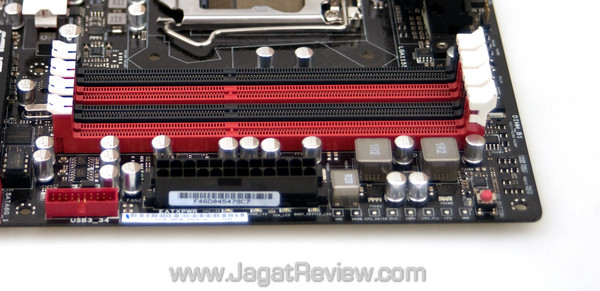

ASUS ROG Maximus IV GENE-Z dilengkapi empat buah slot memori tipe DDR3 dengan kofigurasi dual-channel memory. Motherboard ini mendukung kecepatan memori hingga 2200 MHz (OC) dan kapasitas memori hingga 32 GB (8 GB per-slot memori). Tepat di sebelah slot memori adalah konektor daya 24-pin untuk menyuplai kebutuhan daya motherboard.

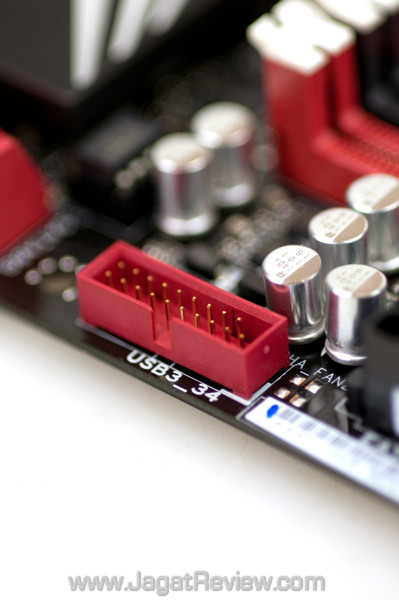

Tidak jauh dari slot memori kami menjumpai sebuah USB 3.0 header. Pengguna yang memiliki bracket USB 3.0 atau casing komputer dengan port USB 3.0 pada bagian depan tentu akan menyukai kehadiran feature ini.
Tepat di sebelah konektor daya 24-pin, terdapat titik-titik untuk melakukan pengukuran voltase dengan menggunakan multimeter dan tombol “GO Button” (warna merah).

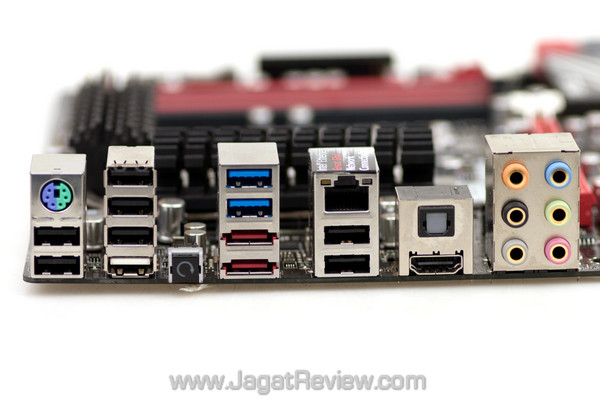

Backpanel I/O ports yang disediakan motherboard ASUS ROG Maximus IV GENE-Z terdiri dari :
- 1 x PS/2 keyboard/mouse combo port(s)
- 1 x HDMI
- 2 x eSATA 3Gb/s
- 1 x LAN (RJ45) port(s)
- 2 x USB 3.0
- 8 x USB 2.0 (white port can be switched to ROG Connect)
- 1 x Optical S/PDIF out
- 6 x Audio jack(s)
- 1 x Clear CMOS button(s)
