Review ASRock Fatal1ty Z77 Professional-M: Seri Fatal1ty dalam Rasa micro-ATX

Header Dan Onboard Button

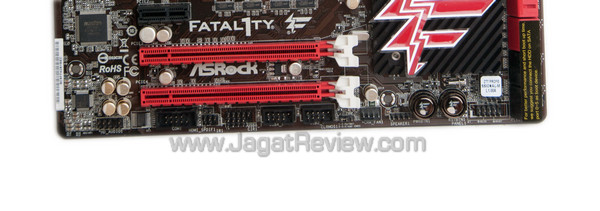

Header internal yang terletak di dekat slot PCIe ke-empat terdiri dari (kiri ke kanan):

• 1 x Front Panel Audio header
• 1 x COM port header
• 1 x HDMI_SPDIF header
• 1 x IR header
• 3 x USB 2.0/1.1 headers
• 1 x CIR header
• 1 x Clear CMOS jumper
• 1 x Speaker header
• 1 x Front Panel header

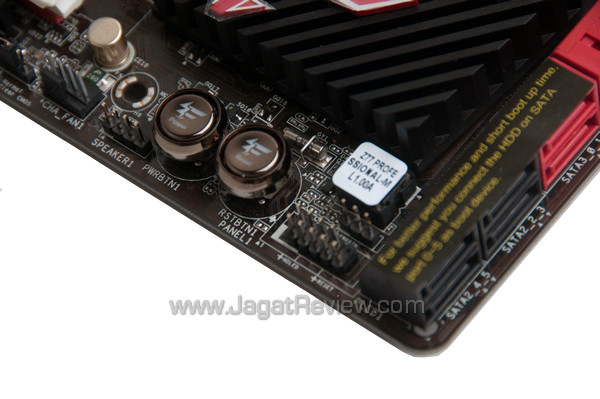

Untuk memudahkan pengoperasian motherboard tanpa casing, Fatal1ty Z77 Professional-M menyertakan tombol power dan reset.

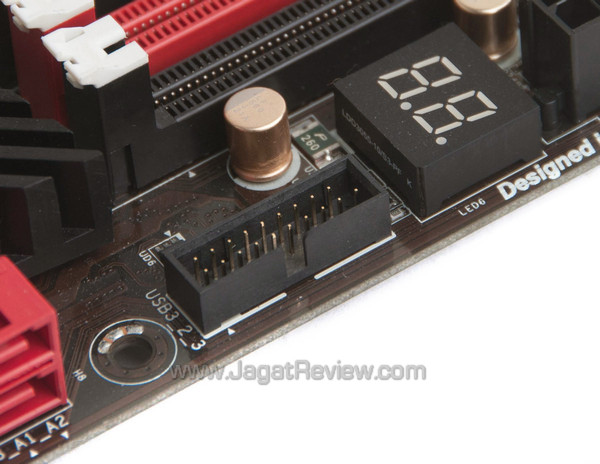

Tidak lupa Fatal1ty Z77 Professional-M memberikan USB 3.0 header untuk ekstra dua port USB 3.0.

Komponen

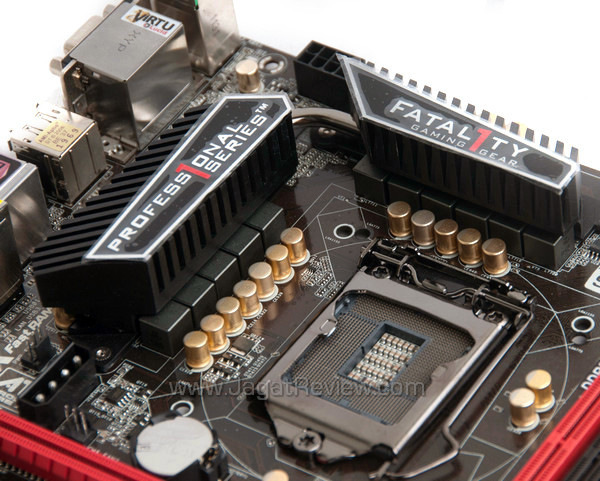

Area di sekitar soket prosesor LGA1155 terlihat begitu ramai oleh komponen seperti baterai CMOS, Gold Solid Caps, sebelas buah ferrite choke (8+3 phase power), dan juga heatsink VRM di sisi kiri dan atas soket prosesor. Heatsink VRM di sisi kiri dan atas terhubung oleh sebuah heatpipe.

Fatal1ty Z77 Professional-M menghadirkan feature CCC (Combo Cooler Option). Feature ini memungkinkan motherboard ini untuk menggunakan heatsink yang diperuntukkan untuk soket LGA 1155/1156 dan juga LGA775. Tentu saja feature ini memberikan keuntungan tersendiri karena pengguna tidak perlu mengeluarkan dana ekstra untuk membeli heatsink LGA1155/1156 jika masih memiliki heatsink LGA775.

Asupan daya ke prosesor didapatkan melalui konektor daya 8-pin ini.

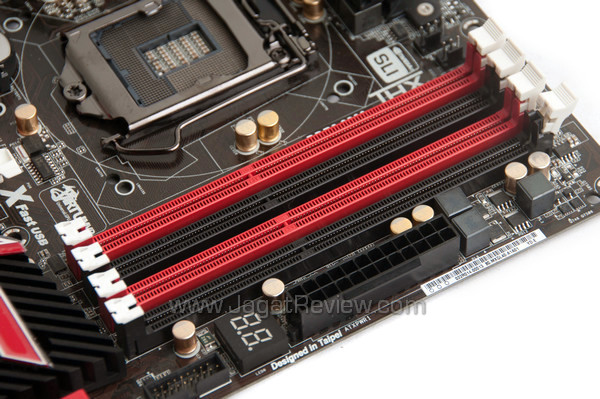

Fatal1ty Z77 Professional-M siap menampung memori tipe DDR3 hingga kapasitas 32GB dengan kecepatan memori hingga 2800 MHz (OC).

Tidak jauh dari slot memori terdapat sebuah 2-digit debug LED untuk diagnosa masalah pada sistem.

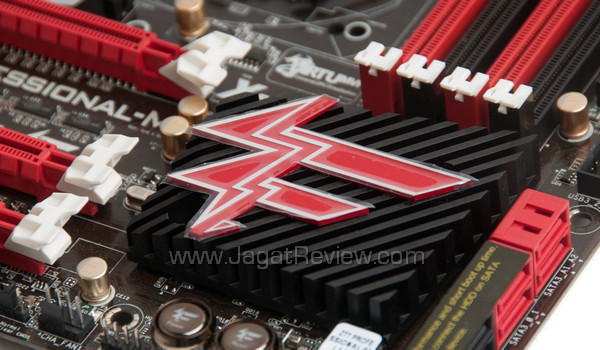

Heatsink pasif dengan corak warna hitam dengan pelat logo “Fatal1ty” berwarna merah ini berfungsi menjaga temperatur chipset Intel Z77 pada batas normal.
