Review ASUS P8Z77-I Deluxe: Motherboard mini-ITX dengan 10-Phase Power

The Board

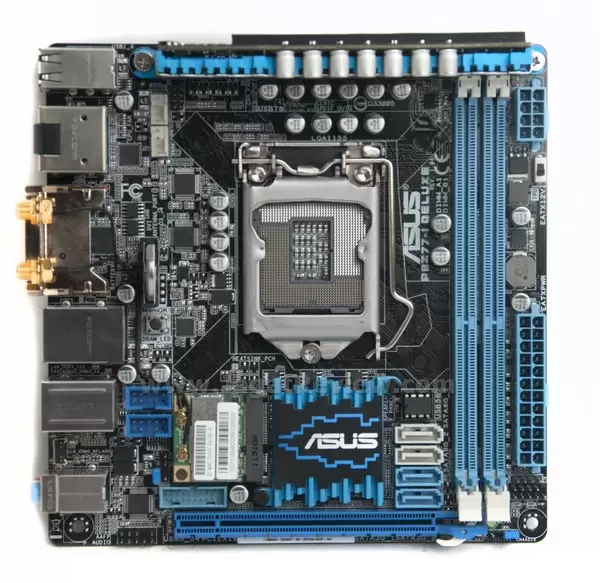

Kombinasi warna hitam pada PCB dan biru pada komponen memberikan kesan garang sekaligus elegan pada motherboard ini. Mungkin saat ini Anda bertanya-tanya komponen apakah yang berdiri tegak di sisi sebelah atas soket prosesor? Kami simpan terlebih dahulu penjelasannya untuk halaman berikutnya.

ASUS P8Z77-I Deluxe menggunakan faktor bentuk mini-ITX dengan ukuran 170×170 mm. Ruang gerak PCB yang terbatas ternyata bukan menjadi batu sandungan bagi teknisi ASUS untuk menempatkan berbagai komponen penting dengan posisi tepat yang tidak mengganggu komponen lainnya. Bahkan mereka masih dapat memasukkan beberapa komponen ekstra seperti Wi-Fi card.

Konektor 8-pin yang berfungsi menyuplai daya ke prosesor kini ditempatkan di sisi luar slot memori. Motherboard ini sendiri mendukung memori tipe DDR3 dalam konfigurasi dual-channel dengan kapasitas total maksimal 16GB dan kecepatan 2400 MHz (OC).

Ruang terbatas pada sisi atas PCB membuat teknisi ASUS berpikir cerdik dengan menempatkan beberapa jenis komponen di sisi bawah PCB. Cara seperti ini membuat ASUS tidak perlu melakukan kompensasi pengurangan jumlah komponen akibat ruang PCB yang terbatas.

Backpanel

• 1 x DVI-I
• 1 x DisplayPort
• 1 x HDMI
• 2 x eSATA 3Gb/s
• 1 x LAN (RJ45) port(s)
• 4 x USB 3.0
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 3 x Audio jack(s)
• 1 x Clear CMOS button(s)
• 2 x Wi-Fi antenna port(s)
• 1 x USB BIOS Flashback Button(s)

Solusi audio ASUS P8Z77-I Deluxe diakomodir chip Realtek ALC898 dengan dukungan 8-channel audio. Sementara itu, tempat port USB 3.0 pada backpanel dua di antaranya diakomodir chipset Intel Z77 dan dua lagi diakomodir chip ASMedia.

Tancapkan dua buah antena Wi-Fi yang disertakan pada paket penjualan pada “Wi-Fi antena ports” pada backpanel maka sistem Anda siap terhubung ke jaringan tanpa perlu lagi menggunakan kabel.

PCI Express/PCI Slot

Membangun sistem gaming dengan motherboard mini-ITX ini tentu bukan menjadi kendala. Tancapkan saja graphics card add-on pilihan Anda pada slot PCI Express x16 generasi ketiga ini dan Anda akan menikmati performa gaming yang lebih bertenaga dibandingkan menggunakan graphics card terintegrasi dari Intel.

SATA

ASUS P8Z77-I Deluxe menyertakan dua buah port SATA 6Gbps dan dua buah port SATA 3Gbps untuk storage internal. Untuk menyiasati dua port SATA 3Gbps lainnya yang belum terpakai dari chipset Intel Z77, ASUS mengalokasikannya menjadi dua port eSATA 3Gbps pada bagian backpanel. Tepat di sebelah port SATA adalah chip BIOS.
