Review VGA NVIDIA Gigabyte GTX 680 Super Overclock: Kepler Super dengan 5 Buah Kipas Pendingin

Graphics card

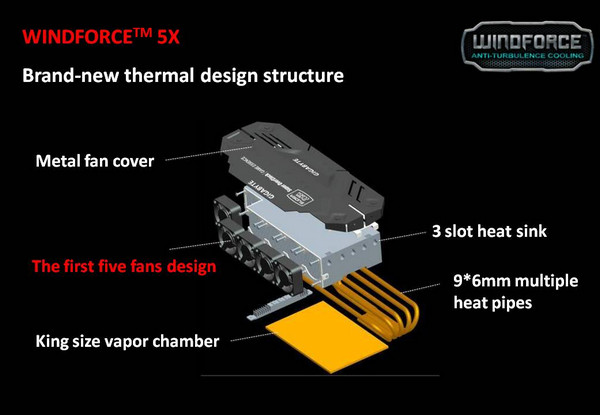

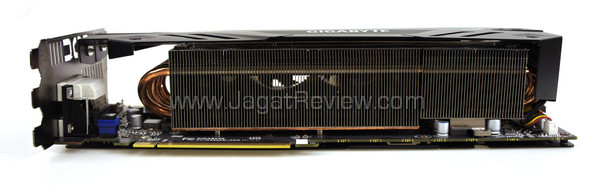

Gigabyte melengkapi GeForce GTX 680 seri Super Overclock ini dengan sistem pendingin andalan mereka, Windforce 5X. Seperti seri sebelumnya, 2 buah karakter setelah kata Windforce menandakan jumlah kipas yang dimiliki sistem pendingin ini. Mungkin saat ini Anda bertanya-tanya “Dimanakah 5 buah kipas tersebut?”. Pada sistem pendingin Windforce 5X, Gigabyte menempatkan 5 buah kipas pada sisi samping graphics card. Diameter setiap kipas adalah sebesar 40 mm. Kipas ini akan menghisap udara dari arah motherboard untuk dialirkan ke sisi kipas berada. Cukup disayangkan desain aliran udara seperti ini akan menimbulkan masalah jika tutup casing komputer pada sisi samping tidak memiliki lubang ventilasi udara sehingga udara panas terjebak di dalam casing komputer. Hal ini dapat diatasi dengan menggunakan casing dengan tutup sisi samping berventilasi atau menggunakan casing dengan sirkulasi udara yang bagus. Penggunaan sistem pendingin Windforce 5X menyebabkan ukuran keseluruhan graphics card membangkak. Gigabyte GTX 680 SOC memiliki ukuran 303 mm (p)x 148 mm (l)x 64 mm (t) dan akan menghabisakan 3 slot di motherboard. Bandingkan dengan versi reference yang hanya memiliki ukuran 254 mm (p)x 136.6 mm (l)x 43 mm (t). Tidak hanya itu, saat kami timbang, graphics card ini ternyata memiliki bobot hingga 1602 gram. Cukup berbobot untuk ukuran sebuah graphics card. Windforce 5X dilengkapi 9 buah heatpipe dengan diameter setiap heatpipe sebesar 6 mm. Pada bagian dasar sistem pendingin terdapat komponen vapor chamber berukuran besar untuk mendinginkan chip GPU dan juga chip memory. Pelat metal pada sisi bawah PCB berfungsi mendinginkan komponen yang terdapat pada sisi tersebut dan juga untuk mencegah melengkungnya PCB graphics card. Seperti inilah kemampuan sistem pendingin Windforce 5X pada GeForce GTX 680 saat kami uji pada aplikasi Unigine Heaven. NVIDIA GTX 680 reference

• Full-load : 80 °C (fan speed: Auto @58%)
• Idle : 36 °C (fan speed: Auto @30%)

Gigabyte GTX 680 SOC

• Full-load : 77 °C (fan speed: Auto @53%)
• Idle : 36 °C (fan speed: Auto @35%)

Cukup disayangkan, pada kondisi full-load kami mendapati 5 buah kipas pada Windforce 5X ternyata menghasilkan kebisingan yang cukup tinggi meskipun kami menggunakan setting kecepatan kipas Auto.
