Review ASRock Z77 OC Formula: Overclocking Motherboard Pertama dari ASRock

The Board

Motherboard ASRock Z77 OC Formula tampil gagah dengan balutan warna hitam dan warna kuning di beberapa komponen. Motherboard ini menggunakan faktor bentuk EATX dengan ukuran PCB 305 x 267 mm. Dengan faktor bentuk seperti ini pengguna perlu memperhatikan casing komputer yang akan digunakan sebelum membeli motherboard ini.

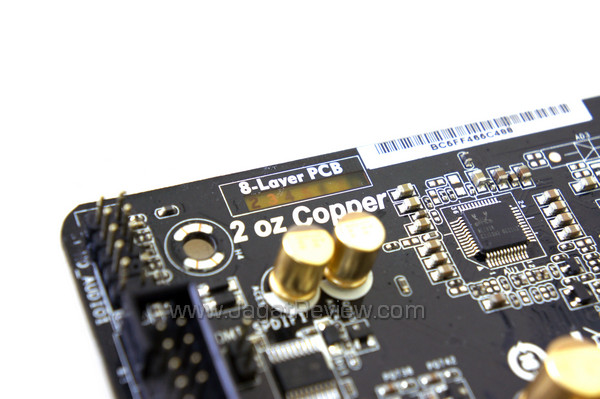

ASRock Z77 OC Formula menggunakan PCB 2 oz Copper dengan 8 buah layer. Tergolong berlimpah mengingat motherboard pada umunya hanya menggunakan PCB dengan jumlah layer sebanyak 4 hingga 6 buah.

Backpanel

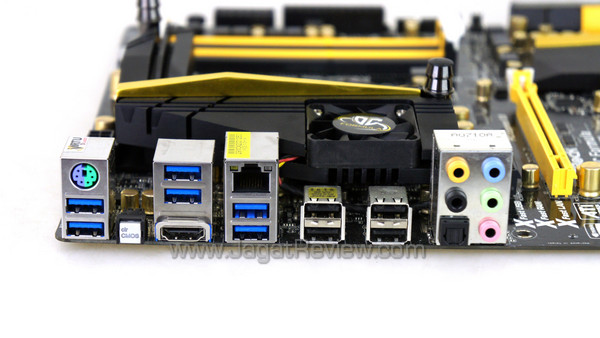

Konektor pada backpanel I/O ASRock Z77 OC Formula terdiri dari:

• 1 x PS/2 Mouse/Keyboard Port
• 1 x HDMI Port
• 1 x Optical SPDIF Out Port
• 4 x USB 2.0 Ports
• 6 x USB 3.0 Ports
• 1 x RJ-45 LAN Ports
• 1 x Clear CMOS Switch
• HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

Solusi audio motherboard ini dipercayakan kepada chip Realtek ALC898 dan chip Broadcom BCM57781 untuk solusi Gigabit networking. Untuk solusi USB 3.0 pada backpanel, 2 buah port diakomodir chipset Intel Z77 dan 4 buah lainnya diakomodir chip Etron EJ188H.

Tombol Clear CMOS pada sisi backpanel memudahkan pengguna melakukan reset setting pada BIOS terutama pada saat pengguna menggunakan motherboard ini di dalam casing.

PCI Express/PCI Slot

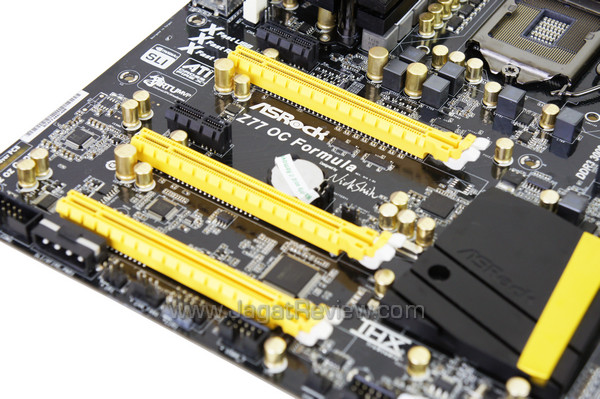

Slot ekspansi pada ASRock Z77 OC Formula terdiri dari:

• 1 x PCI Express 3.0 x16 slot (Run @x16)
• 1 x PCI Express 3.0 x16 slot (Run @x8)
• 1 x PCI Express 2.0 x16 slot (Run @x4)
• 2 x PCI Express 2.0 x1 slot

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX (maksimal 3 buah graphics card) dan SLI (maksimal 2 buah graphics card). Dengan jarak antar slot PCIe x16 seperti itu, pengguna dapat menggunakan graphics card triple-slot cooling pada konfigurasi multi-GPU dengan 2 buah graphics card.

SATA

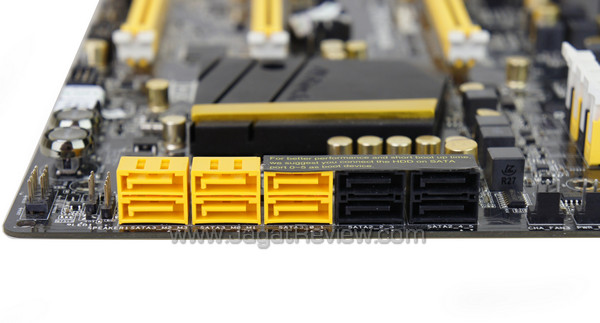

ASRock Z77 OC Formula menyediakan 6 buah port SATA 6Gbps (kuning) dan 4 buah port SATA 3Gbps (hitam). Port SATA dengan tempelan stiker di atasnya diakomodir oleh chipset Intel Z77 dan sisanya diakomodir chipset Marvell SE9172.

Headers dan Onboard Button

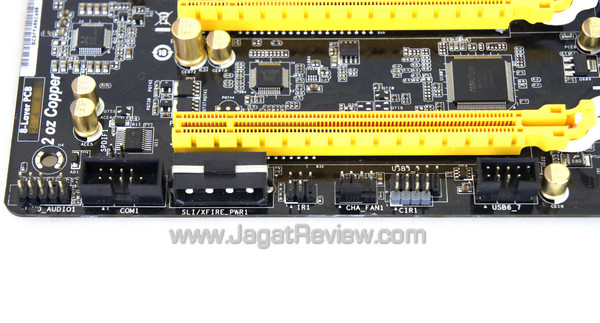

Header internal pada ASRock Z77 OC Formula terdiri dari (kiri ke kanan):

• 1 x Front panel audio header
• 1 x HDMI_SPDIF header
• 1 x COM port header
• 1x 4-pin molex connector
• 1 x IR header
• 1 x CIR module header
• 2 x USB 2.0 header

• 1 x USB 2.0 header

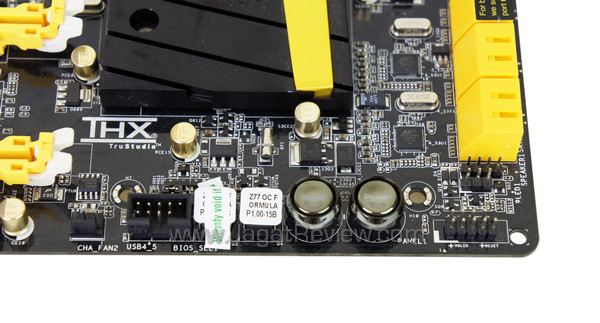

• 1 x Power button
• 1 x Reset button
• 1 x Front panel header
• 1 x Power LED header
• 1 x Chassis speaker header

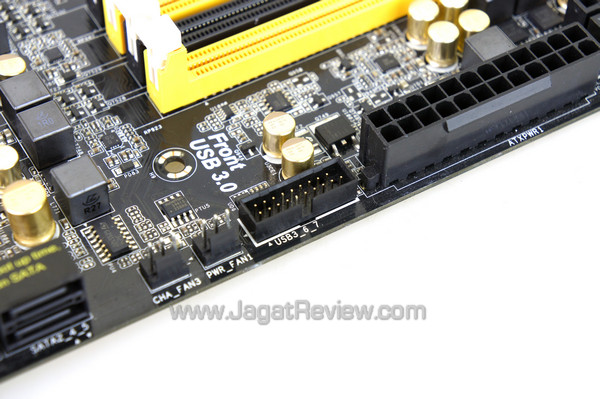

Tidak lupa motherboard ini juga menyediakan sebuah header USB 3.0 di dekat slot memori yang dapat dipasangkan dengan bracket USB 3.0 pada paket penjualan.
