Review ASRock Z87M OC Formula: Micro-ATX Dengan Kemampuan OC Tinggi

Spesifikasi Testbed & Setting

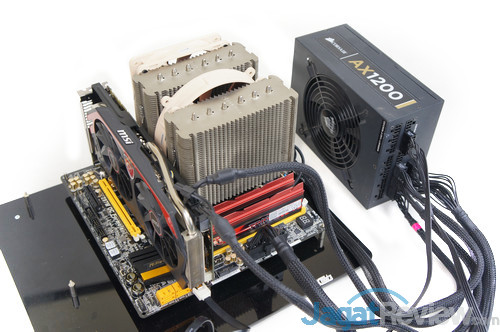

Berikut ini spesifikasi testbed yang kami gunakan saat pengujian berlangsung:

• CPU : Intel Core i7-4770K ‘Haswell’
• Motherboard: ASRock Z87M OCF, BIOS P1.50
• RAM1: G.Skill TridentX DDR3-2400C10-12-12-31 2x4GB (Total 8GB)
• RAM2: Avexir Core Series 3000C12 2x4GB
• VGA: MSI GTX 760 TwinFrozr Gaming
• SSD: Kingston HyperX 120GB
• CPU Cooler: Noctua NH-D14
• PSU: Corsair AX1200 1200W PSU

Setting

Untuk pengujian performa, kami menggunakan 2 (dua) setting yang berbeda, yakni :

• Default: Load Optimized BIOS, Memori berjalan pada SPD (DDR3-1600C11)
• OC: Kami me-load preset ‘Turbo 4.4Ghz’ Pada BIOS, lalu menyalakan XMP Profile 1 (DDR3-2400 10-12-12-31). Semua setting lainnya AUTO berdasarkan profile yang kami gunakan.

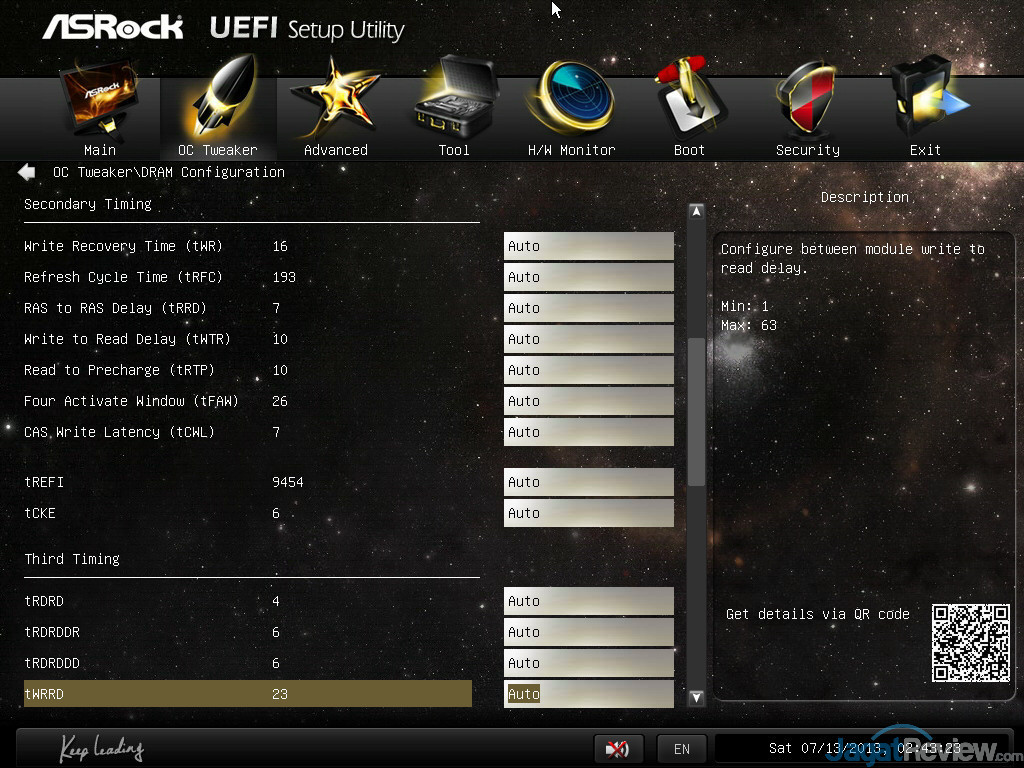

Berikut ini screenshot BIOS dari setting OC kami :

*klik untuk memperbesar*



CPU-Z

Dan dibawah ini Anda bisa temukan screenshot CPU-Z yang memaparkan detail setting kami saat pengujian performa dilangsungkan: *klik untuk memperbesar*

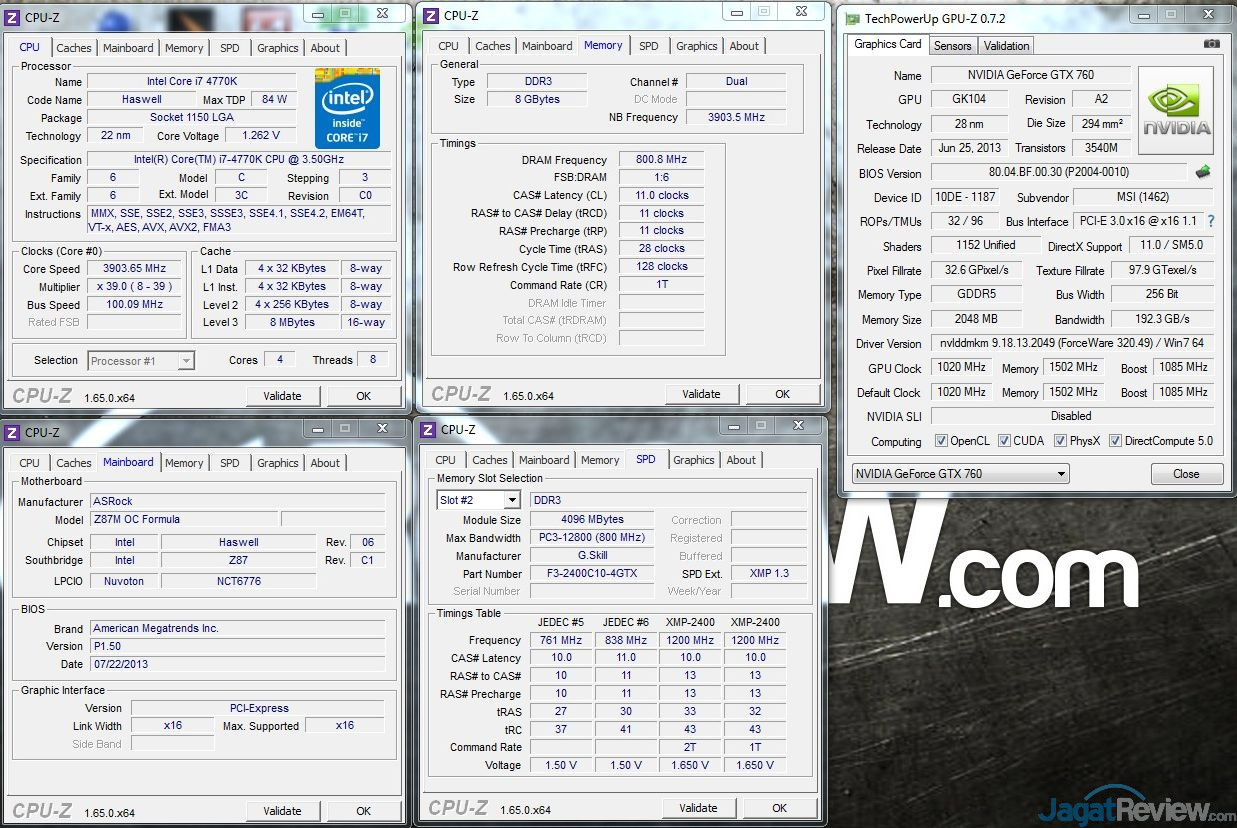

Default

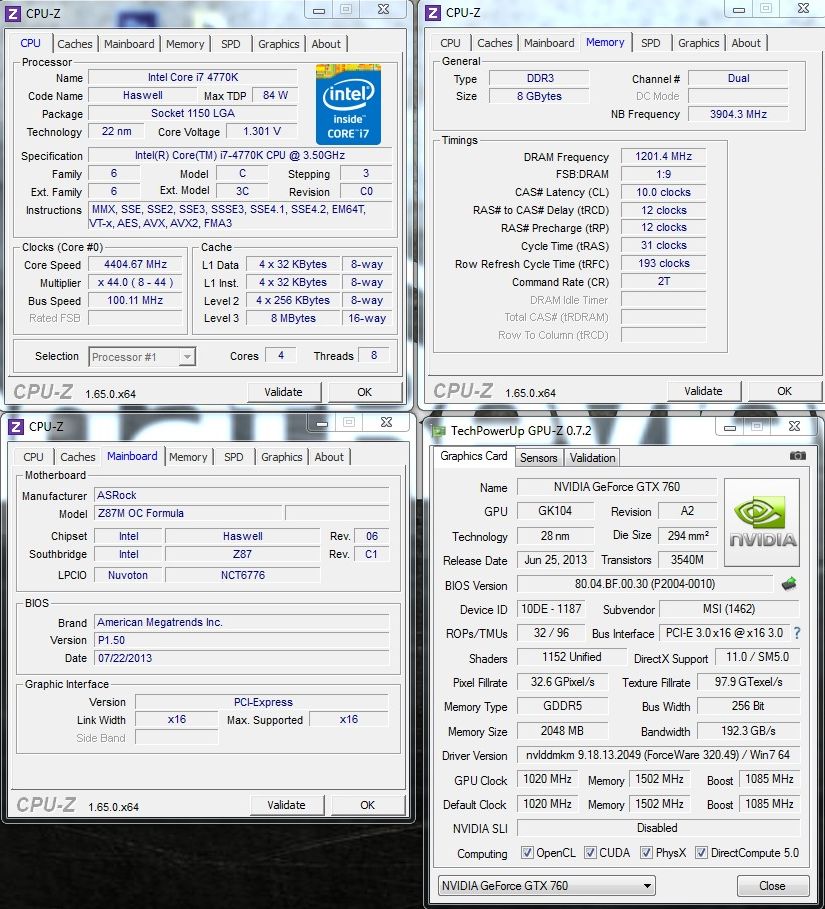

Overclocked

Stability Test

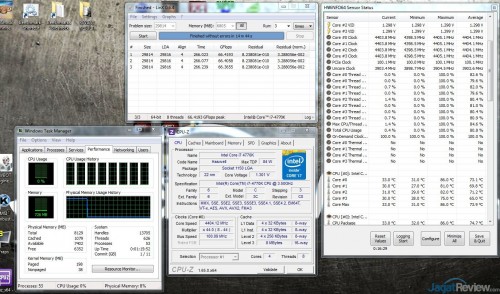

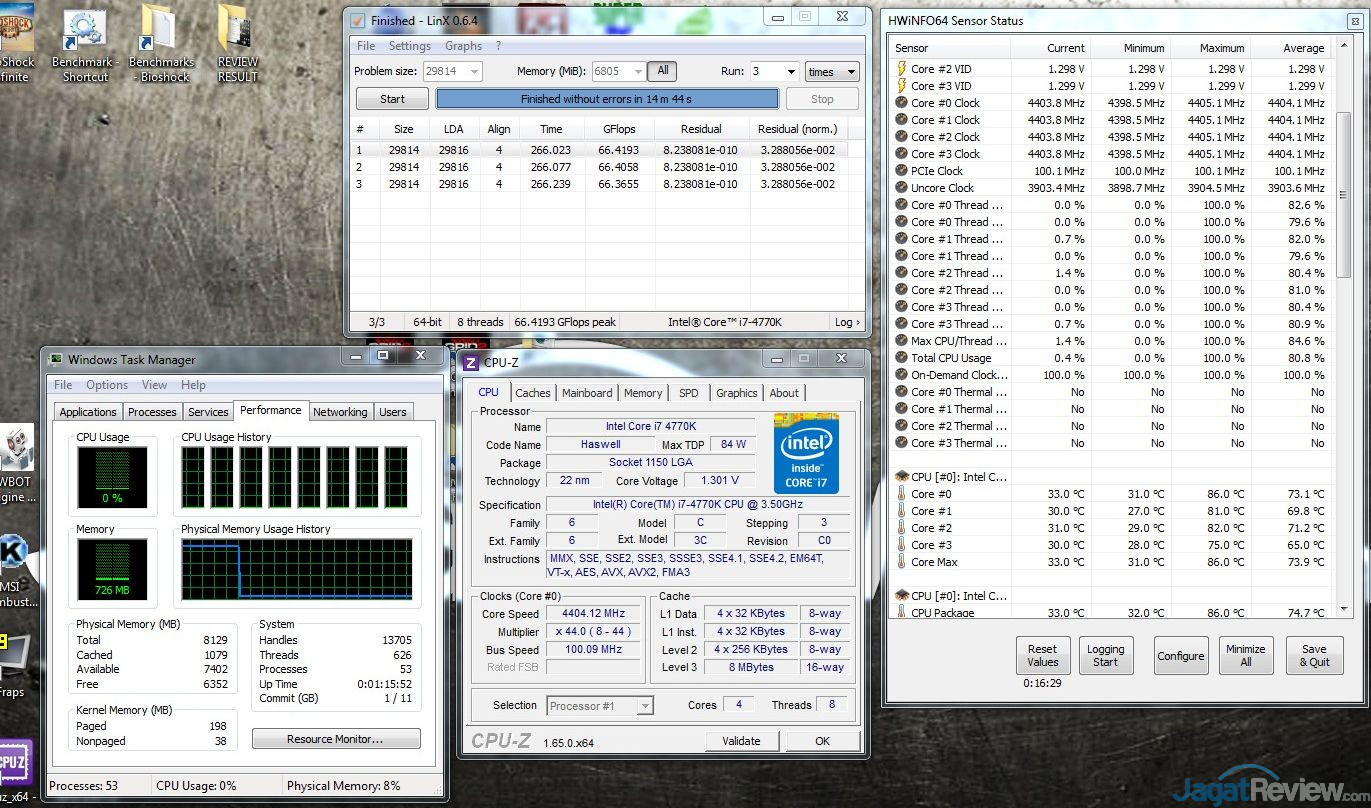

Sebuah sistem yang dioverclock tentunya harus memiliki stabilitas yang baik untuk bisa digunakan sehari-hari. Ada berbagai software yang bisa Anda gunakan untuk menguji kestabilan sistem, kami memilih LinX 0.6.4, dan menjalankannya sekitar 3x Loop. Berikut hasilnya :

Bisa kita lihat diatas, profil overclocking otomatis yang diberikan ASRock yakni ‘Turbo 4.4Ghz’ masih bisa beroperasi dengan stabil.

Namun, Anda perlu memperhatikan cooling system yang anda gunakan saat me-load profile ini. Core i7-4770K yang berjalan di clock 4.4Ghz dengan Voltase 1.3V akan menghasilkan panas yang cukup tinggi saat beroperasi. Anda bisa melihat di bagian CPU temperature disana dan tercatat suhu maksimum CPU ini saat menggunakan OC Profile adalah 86 C.

Baiklah, mari langsung masuk ke bagian pengujian performa!
