Review ASUS ROG Maximus VI Impact: Solusi Gaming dan Overclocking di Mini-ITX

Reading time:
September 30, 2013

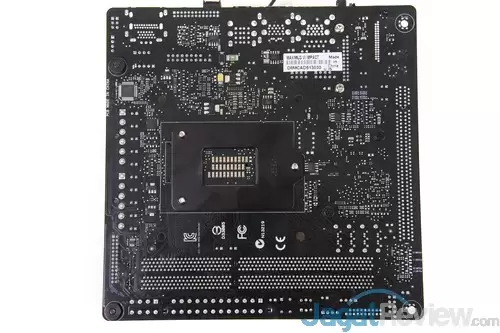

Bentuk Fisik Motherboard

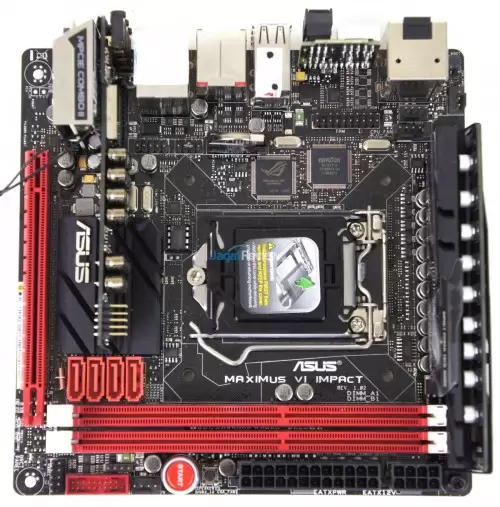

Berikut ini penampilan fisik dari Maximus VI Impact

ROG_IMPACT_25HD2
Gambar Resolusi Tinggi *klik untuk memperbesar*



ROG_IMPACT_31s
ROG_IMPACT_30s

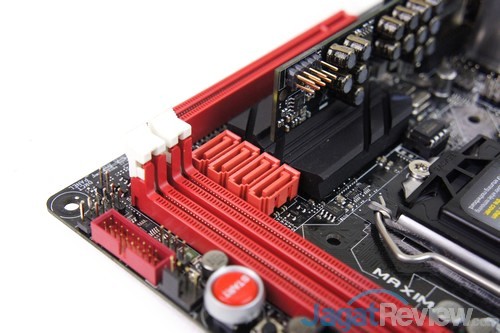

4 SATA Port



ROG_IMPACT_29s

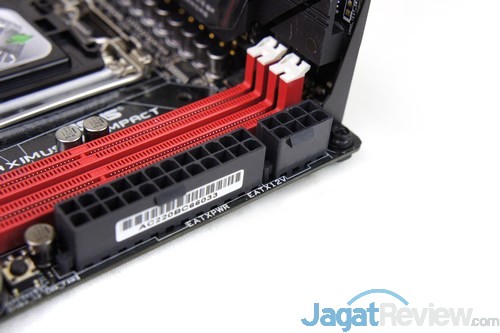

24+8 pin Power Supply Input



ROG_IMPACT_28

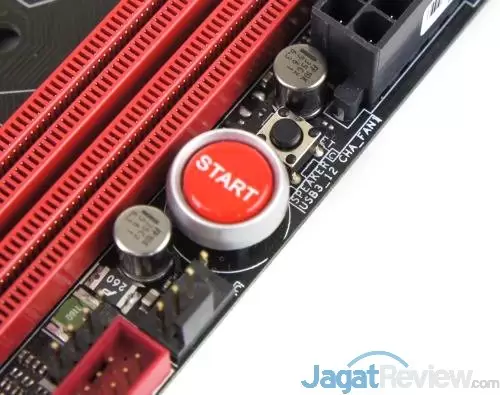

Tombol Start/Reset
ROG_IMPACT_22s

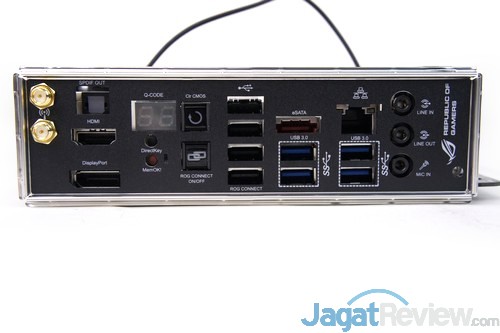

I/O Panel, lengkap dengan tambahan debug LED



ROG_IMPACT_23s ROG_IMPACT_10s ROG_IMPACT_08s ROG_IMPACT_07s ROG_IMPACT_06s



ROG_IMPACT_04s ROG_IMPACT_02s

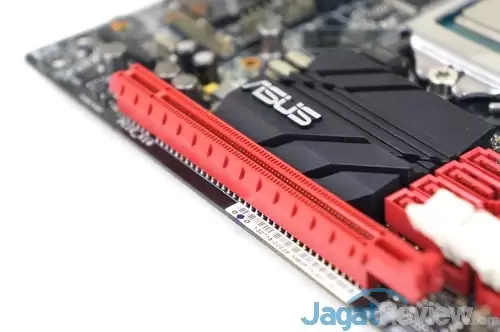

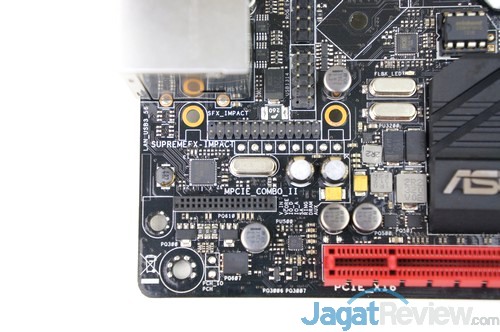

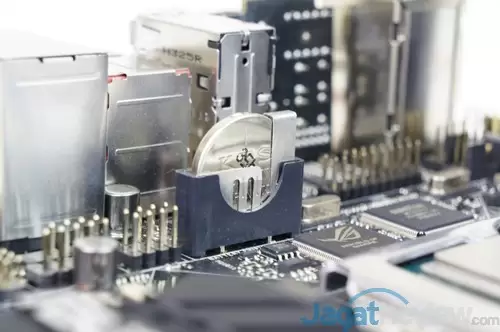

Selain ukurannya yang kecil, Maximus VI Impact terlihat sarat komponen, untungnya walau ada modul Bluetooth/Wifi dan modul Sound card, mobo ini masih cukup luas untuk memasang CPU Cooler 3rd party yang mumpuni.  I/O Port yang terdapat pada backpanelnya pun merupakan salah satu yang paling lengkap di kelas mini-ITX, yang masih menyertakan Debug LED untuk troubleshooting. Dan uniknya, motherboard mini-ITX ini masih menyertakan berbagai onboard button yang biasanya dibutuhkan para overclocker untuk mengoperasikan motherboard ini tanpa casing.



Modul VRM

Salah satu hal paling menarik dari Maximus VI Impact adalah modul VRM yang disematkan padanya. ASUS menggunakan VRM dengan pemasangan secara vertikal untuk mengatasi keterbatasan tempat yang ditemui di motherboard mini-ITX.

ROG_IMPACT_26s

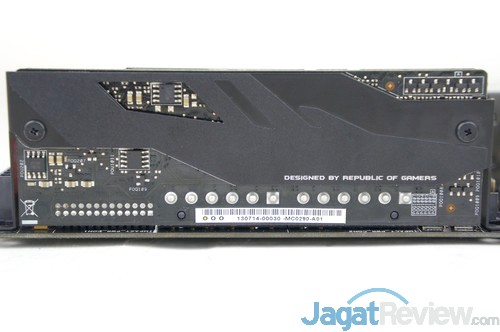

Modul VRM, diletakkan secara vertikal
ROG_IMPACT_09s

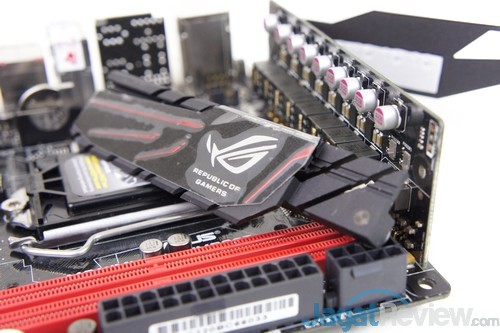

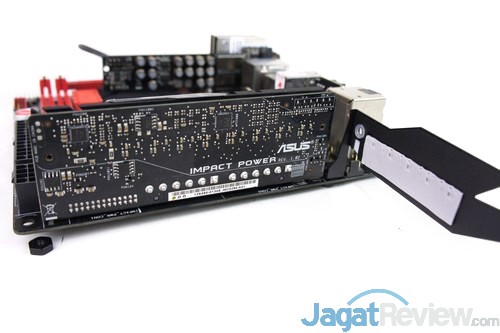

Dan inilah penampilan modul VRM saat pendinginnya dilepas :

ROG_IMPACT_32s ROG_IMPACT_33s

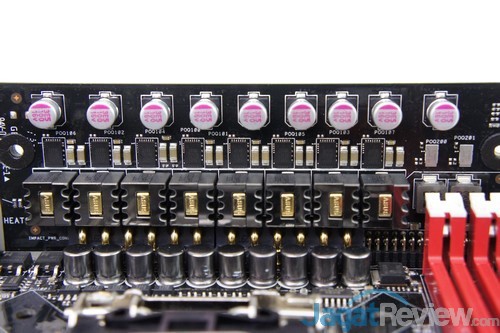

Terlihat dibawah, ASUS menggunakan  VRM dengan topologi 8 + 2 phase di motherboardnya, 8 Phase akan menyuplai daya ke CPU VCC_IN, dan 2 ke VDimm.

ROG_IMPACT_34s

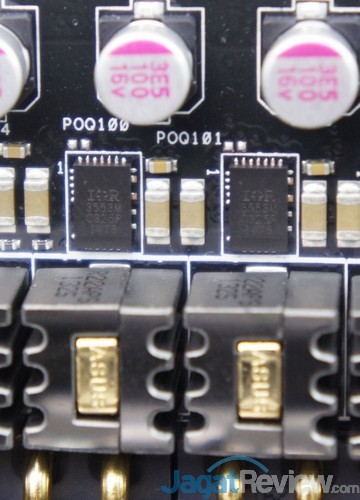

Saat dilihat lebih dekat, pada bagian CPU, ASUS Maximus VI Impact menggunakan MOSFET IOR3553M yang digunakan di banyak motherboard high-end. IOR 3553M dapat menyalurkan daya sebesar 40A per MOSFET.



ROG_IMPACT_35s



Desain regulator daya seperti yang terdapat pada ASUS Maximus VI Impact ini tentunya menarik, karena sirkuit ini bisa beroperasi lebih stabil, cocok untuk pengguna yang membutuhkan headroom untuk overclocking.
