NVIDIA Perkenalkan Pascal, GPU Penerus Maxwell

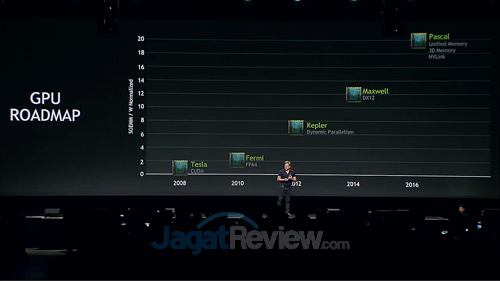

Selain memperkenalkan graphics card GeForce GTX TITAN Z dengan harga lebih dari 30 juta rupiah, NVIDIA juga mengumumkan GPU Roadmap terbaru mereka di ajang GTC (GPU Technology Conference) 2014. Pada GPU Roadmap terbaru mereka, NVIDIA ternyata menghilangkan Volta dan menggantikannya dengan Pascal. Arsitektur GPU Pascal akan menjadi penerus dari Maxwell dan diperkirakan akan hadir pada tahun 2016 mendatang.

Arsitektur GPU Pascal mengusung sejumlah teknologi terbaru seperti NVIDIA NVLink, 3D Memory, dan Unified Memory. Menariknya, walaupun baru akan diperkenalkan pada tahun 2016 mendatang, Jen-Hsun Huang, NVIDIA CEO, telah memamerkan prototype modul GPU Pascal di panggung GTC 2014. Prototype modul GPU Pascal tersebut hadir menggunakan PCB dengan ukuran hanya 1/3 PCB PCIe card pada umumnya. Di atas PCB tersebut terlihat GPU Pascal dikelilingi oleh sejumlah chip memori dengan teknologi 3D Memory.

Seperti sudah kami sebutkan di atas, GPU Pascal mengusung sejumlah teknologi terbaru seperti tercantum di bawah ini.

• NVLink

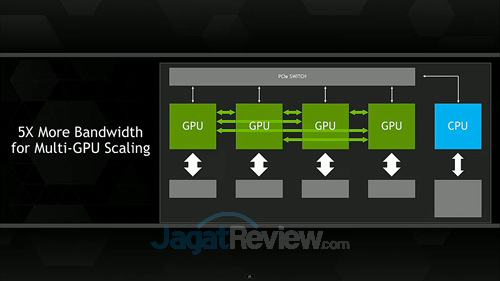

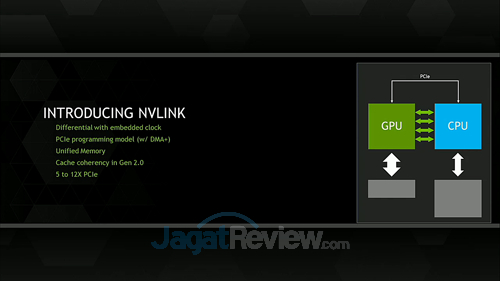

Teknologi NVLink menyediakan jalur komunikasi data antar CPU dan GPU jauh lebih cepat dibandingkan saat ini. NVLink menyediakan jalur komunikasi data hingga 80GB/s atau lima kali lipat lebih besar dibandingkan menggunakan interface PCIe 3.0 x16 dengan 16GB/s. NVIDIA sendiri menjanjikan peningkatan 5 hingga 12 kali lipat dibandingkan kecepatan PCIe 3.0 x16 saat ini. Hadirnya teknologi NVLink akan mampu mengatasi keterbatasan jalur PCIe dalam menyediakan bandwidth mencukupi bagi graphics card terutama saat menggunakan konfigurasi multi-GPU. Seperti kita ketahui, pada konfigurasi multi-GPU, jalur PCIe terbagi-bagi dimana hal tersebut akan berujung pada berkurangnya bandwidth untuk setiap graphics card.

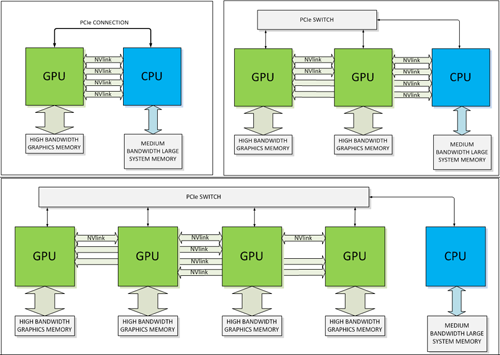

NVLink sendiri terdiri dari 8 jalur komunikasi data dua arah dan jalur komunikasi tersebut dapat di atur untuk menghubungkan CPU dan GPU atau GPU dan GPU. Sementara itu jika CPU tidak mendukung teknologi NVLink, seluruh jalur komunikasi data dapat dialokasikan sepenuhnya untuk menghubungkan GPU dan GPU. Menariknya jalur komunikasi data NVLink memiliki efisiensi daya dua kali lipat lebih baik dibandingkan PCIe.

• Unified Memory

NVIDIA memadukan teknologi NVLink dengan teknologi Unified Memory. Teknologi tersebut memungkinkan CPU mengakses data pada memori graphics card dan GPU mengakses data pada memori sistem. Teknologi ini akan memudahkan developer dalam mengembangkan aplikasi berbasis GPU-accelerated.

• 3D Memory

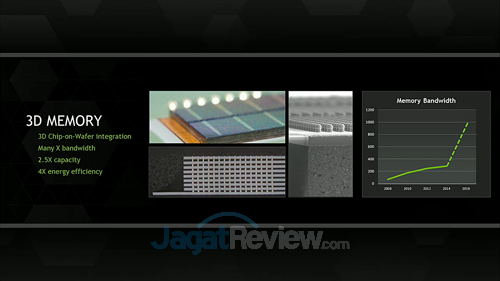

Secara sederhana 3D Memori merupakan sebuah chip memori dimana didalamnya terdapat beberapa lapis wafer memory yang ditempatkan bertumpuk secara vertikal. Dengan 3D Memory, setiap chip memori kini dapat memiliki kapasitas lebih dari dua kali lipat, efisiensi daya empat kali lebih baik, dan bandwidth memory beberapa kali lipat lebih tinggi dibandingkan chip memori GDDR5 saat ini. Bahkan dengan menggunakan teknologi 3D Memory, chip memori dapat ditempatkan bersama bersama chip GPU. Pada gambar di awal artikel Anda dapat melihat chip memori ditempatkan bersama chip GPU.
