Review Noctua NH-U14S: Heatsink Ramping dan Hening

Pemasangan NH-U14S ke dalam sistem LGA 2011

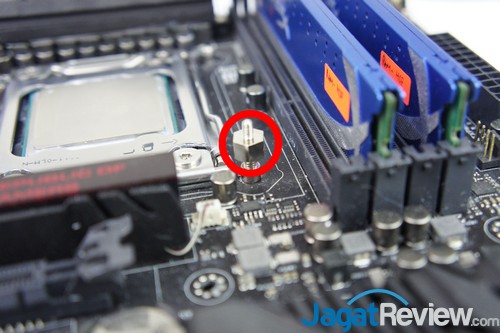

Siapkan studs, lalu pasangkan ke soket motherboard LGA 2011.

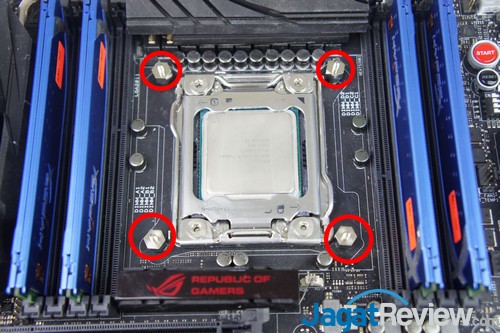

Anda perlu memasang studs di 4 bagian (yang dilingkari merah.)

Setelah itu pasang mounting bracket diatas stands. Pasanglah dengan bagian mounting bracket yang menonjol menghadap keluar motherboard.

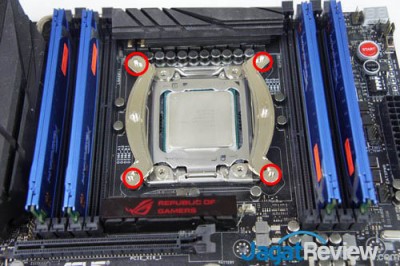

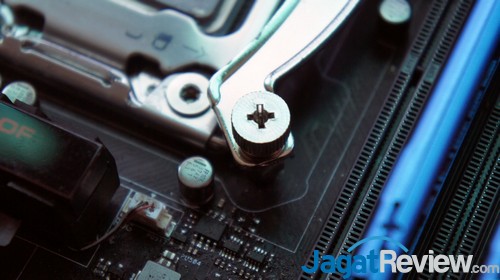

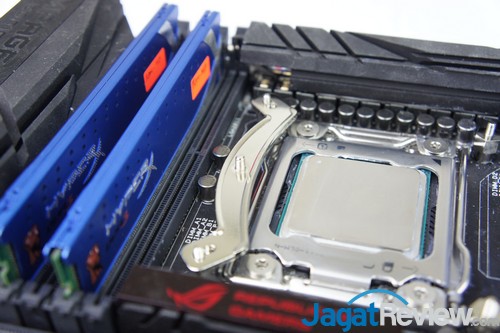

Contoh kedua mounting bracket yang sudah terpasang. Setelah itu kunci mounting bracket dengan 4 di ke 4 sisi yang dilingkari merah.

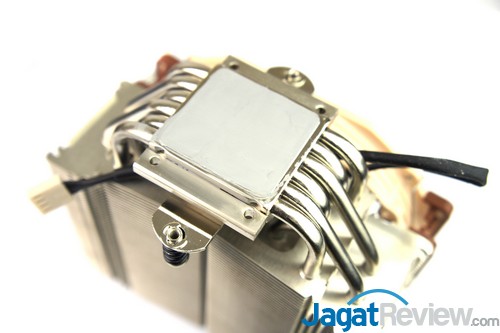

Pastikan mengaplikasikan thermal paste terlebih dahulu ke dasar heatsink sebelum memasang heatsink ke motherboard

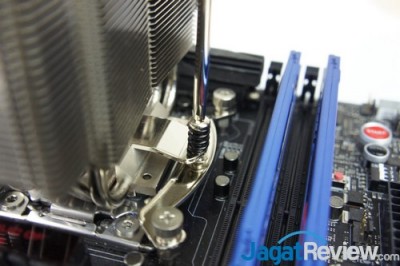

Sejajarkan heatsink dengan kedua sisi mounting bracket, lalu kencangkan.

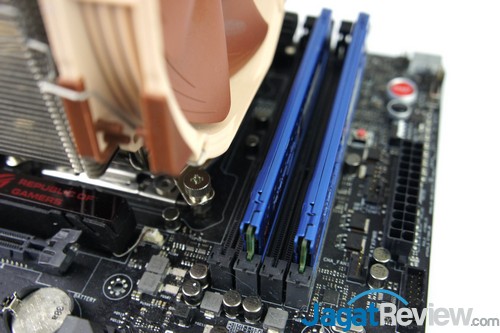

Dapat kita lihat pada gambar diatas, badan nya yang ramping membuat heatsink tersebut tidak menghalangi slot RAM yang ada,  sehingga jika Anda ingin memakai RAM ber-heatspreader tinggi tidak perlu khawatir akan mengganggu pemasangan heatsink tersebut.

Noctua NH-U14S yang sudah terpasang pada sistem.
