Overclocking Review: ASUS ROG Rampage IV Black Edition

RIVBE- The BIOS, Part 2 (Fungsi OC)

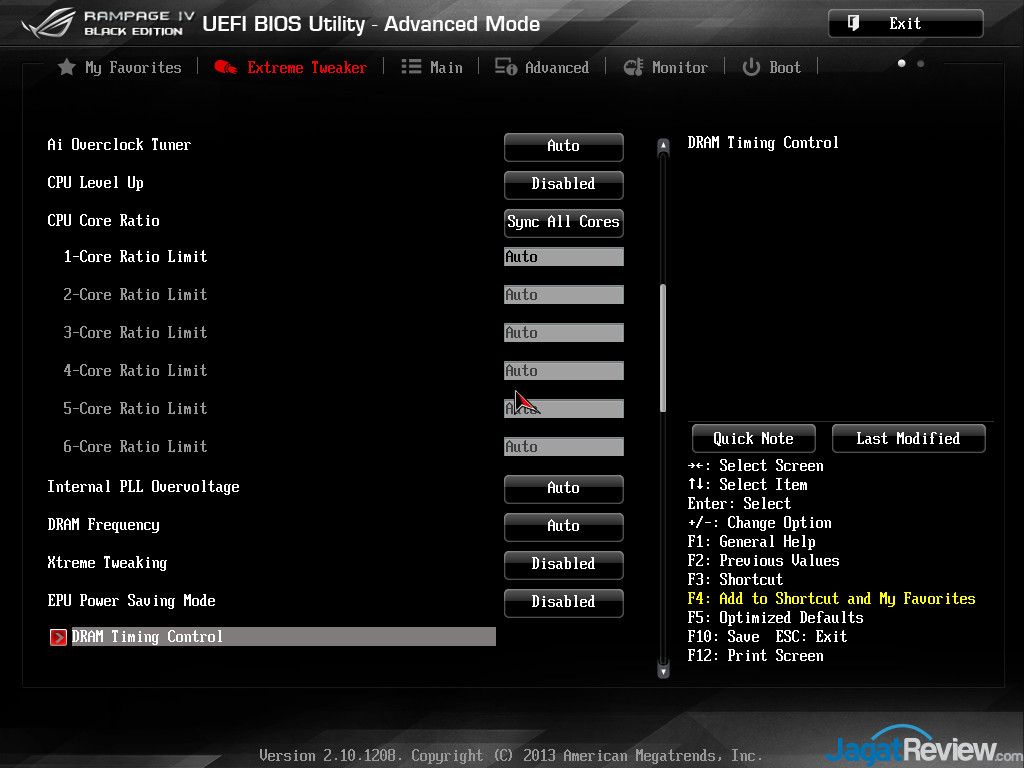

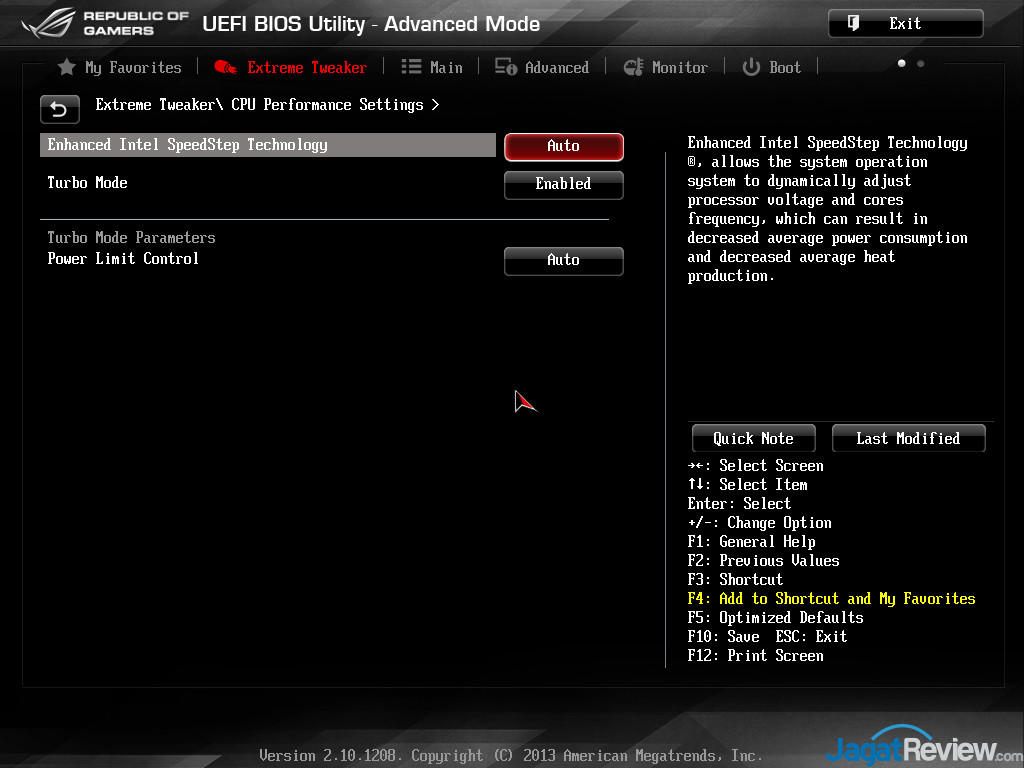

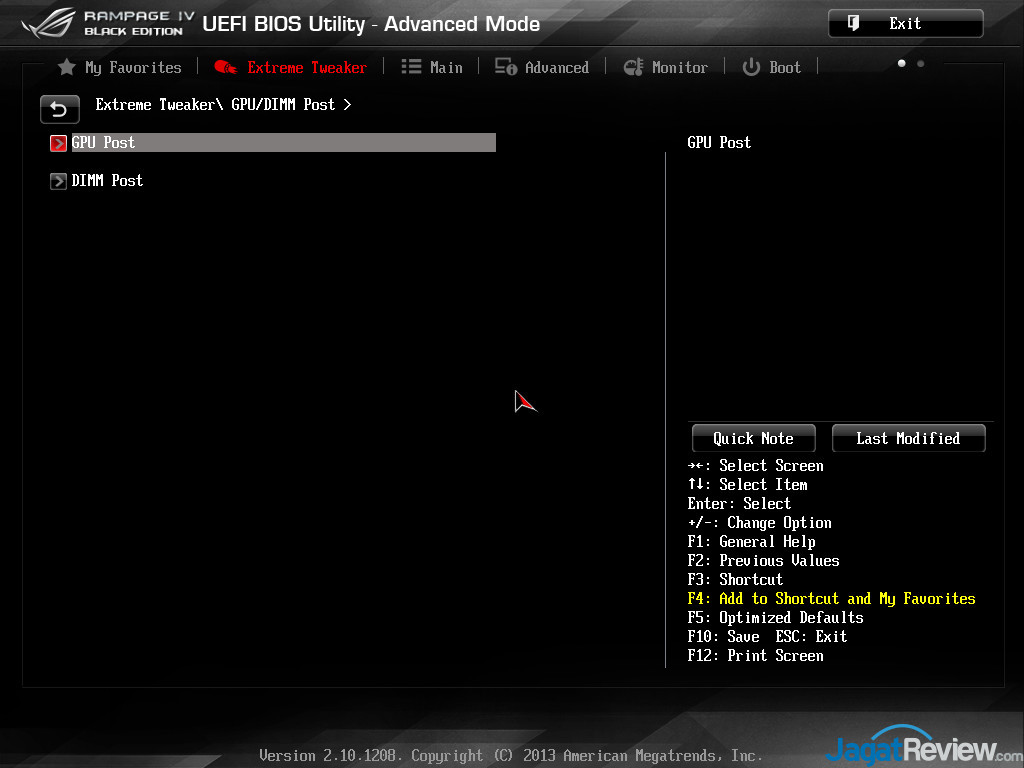

Berikut ini salah satu bagian dari UEFI BIOS ASUS RIVBE yang disebut dengan nama ‘Extreme Tweaker‘. Pada bagian ini tersimpan semua opsi-opsi overclocking dan tweaking pada ASUS RIVBE. Silahkan disimak:

*klik untuk memperbesar gambar*



Opsi BIOS untuk tuning pada RIVBE teramat lengkap, bahkan kami yakin tidak mungkin membahas semua opsi-nya satu demi satu karena akan memakan waktu yang lama. Secara umum, berikut ini penjelasan fungsi-fungsi tuning yang kami temukan pada BIOS RIVBE:

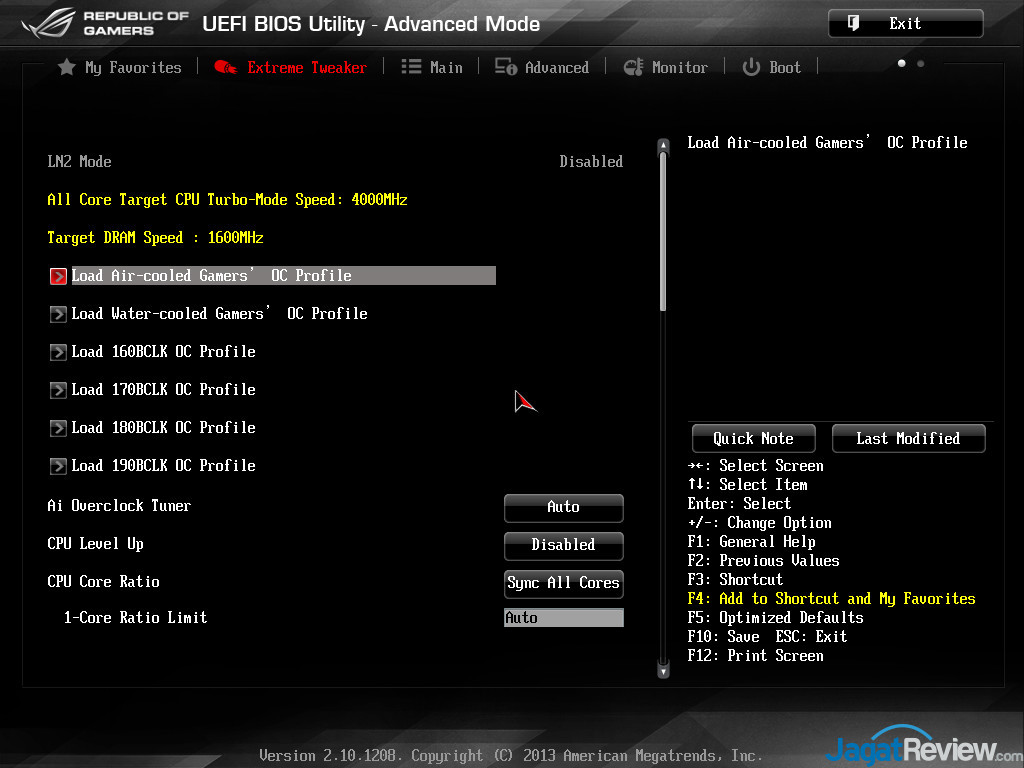

• OC Preset untuk setting overclocking dengan mudah, pada keadaan default dengan LN2 Jumper pada mode nonaktif, anda hanya bisa menemukan Air-cooled Gamer OC Profile, Watercooled Gamer OC Profile, dan beberapa profil untuk mencapai BCLK tinggi.

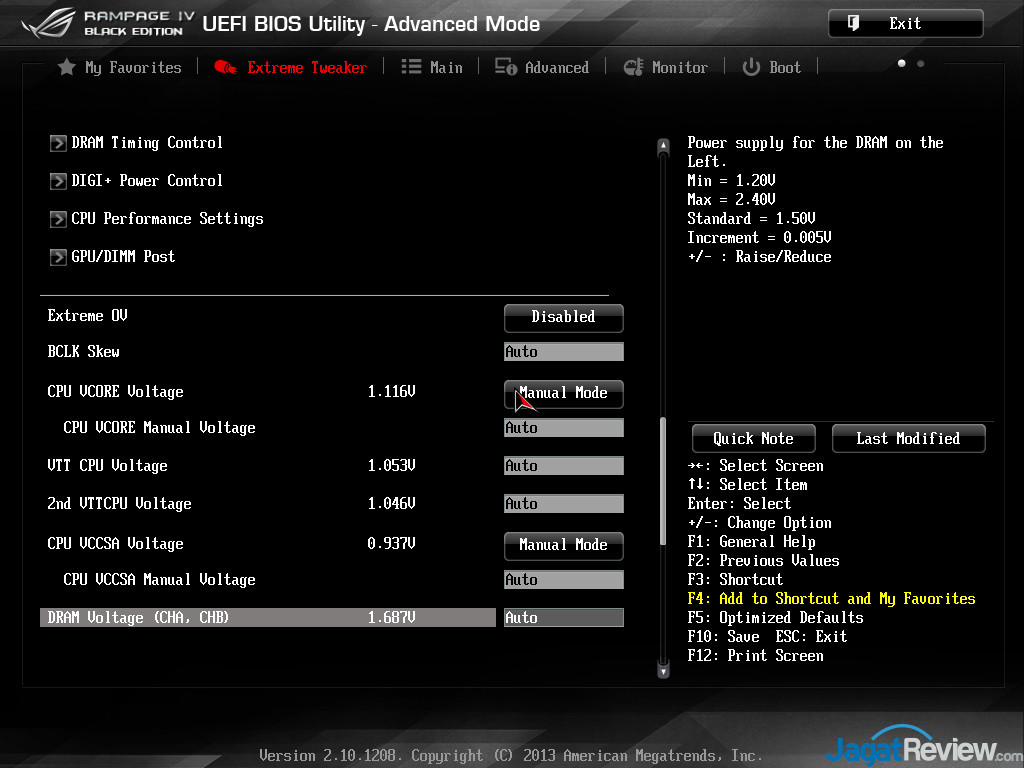

• Menu voltase yang lengkap, mencakup VCore, VTT (atau dikenal dengan VccIO), VccSA(system agent voltage), DRAM voltage, CPU PLL Voltage,  PCH Voltage, dan beberapa voltage lain.

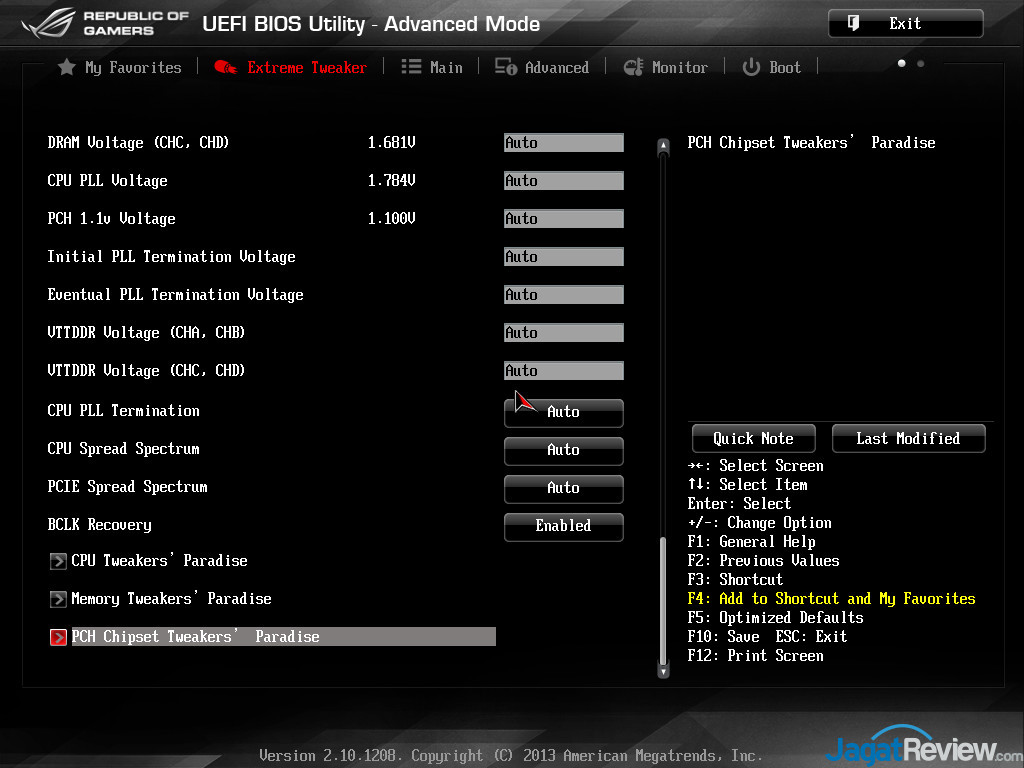

• ASUS RIVBE memiliki beberapa setting voltase unik berdasarkan desain mereka sendiri, misalnya saja mereka membagi jalur voltage VTT (VccIO) menjadi 2 bagian untuk setting voltase yang lebih presisi menyesuaikan dengan kebutuhan sistem, dan juga pada RIVBE ada sebuah pilihan bernama PLL Termination Voltage yang dipercaya bisa membantu pencapaian clock CPU atau membantu kestabilan memory controller saat beroperasi.

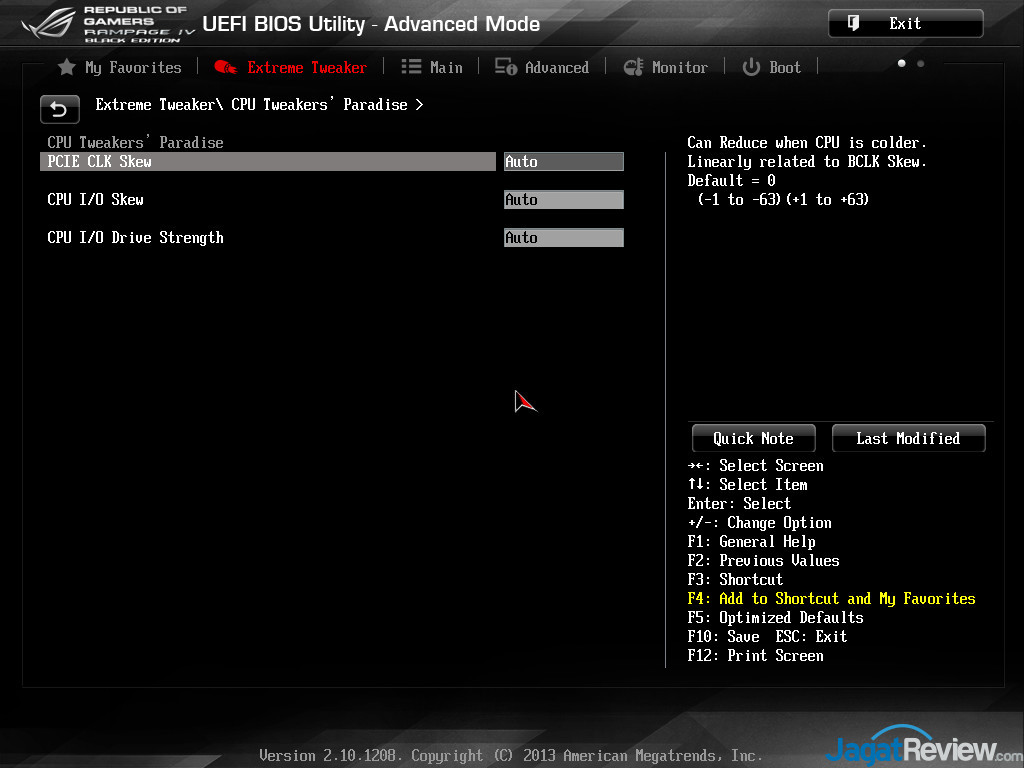

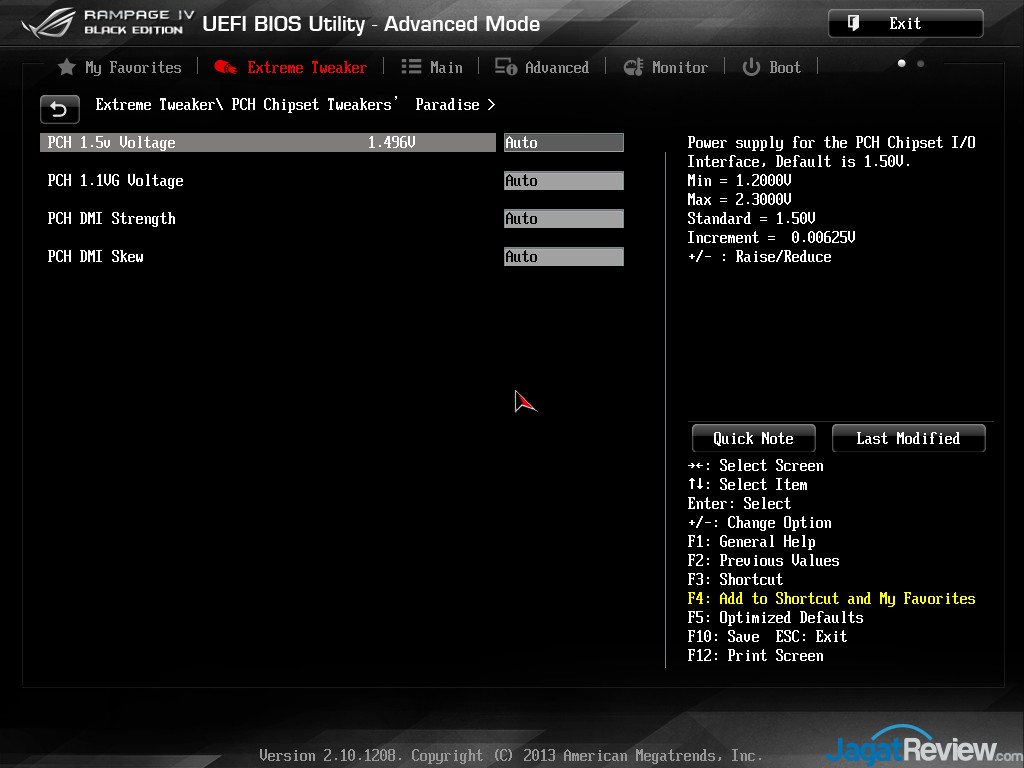

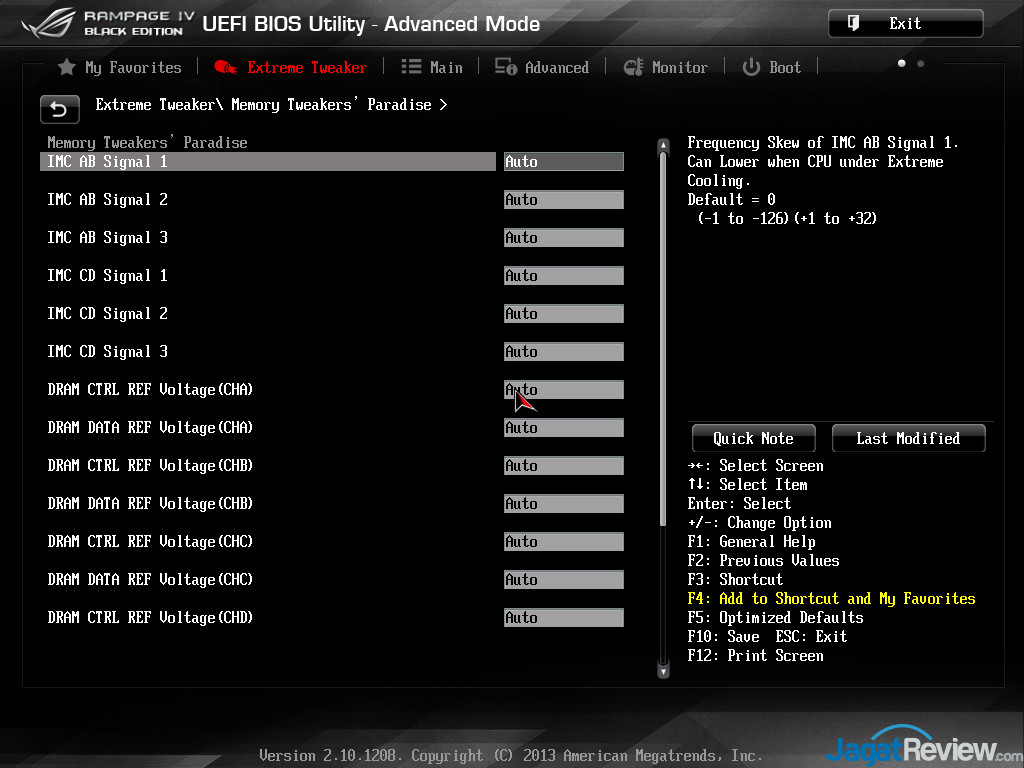

• ‘Tweakers Paradise‘ adalah sebuah pilihan tuning spesial pada RIVBE, dimana opsi-opsi yang ditemukan disini berfungsi untuk melakukan fine tuning pada berbagai clock signal yang terdapat pada sistem(seperti PCIE Clock Skew, BCLK Skew, CPU I/O Skew, PCH DMI Skew, IMC AB Signal 1, dan lain sebagainya). Pengubahan pada bagian ini memungkinkan para overclockers untuk mencari batas clock termaksimal yang bisa didapatkan dari sistem mereka. Namun perlu diketahui, sweet spot untuk setting ini akan berbeda-beda dari sistem ke sistem, dan tidak ada jalan untuk mengetahui sweet spot ini kecuali menguji-nya sendiri.

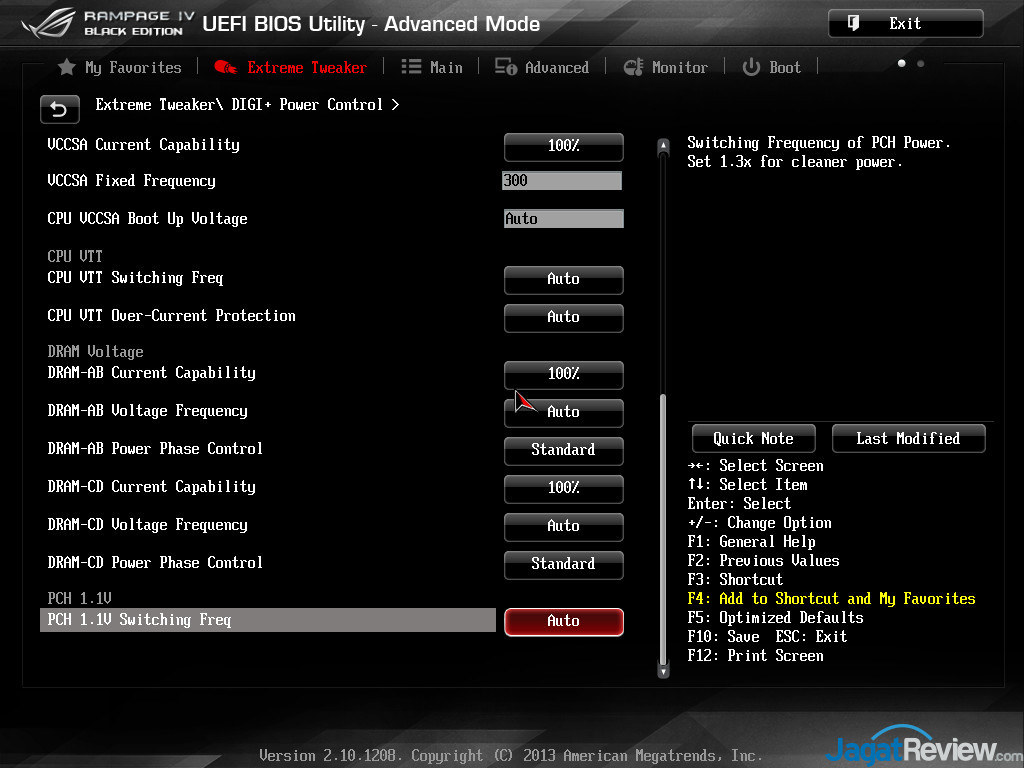

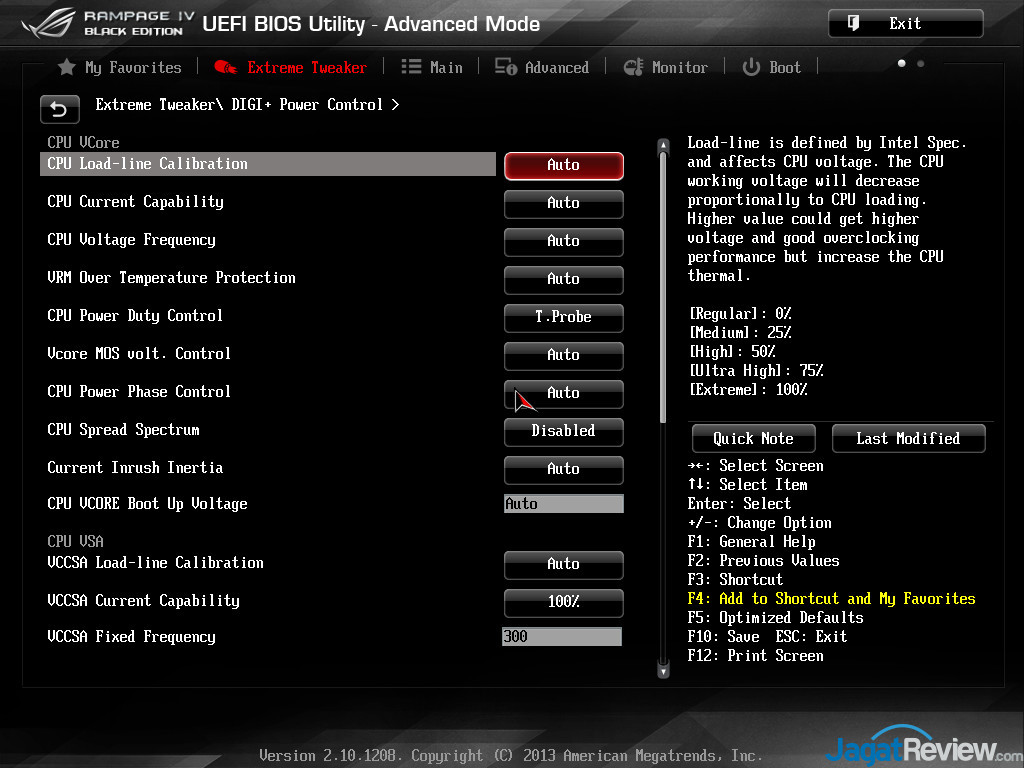

• DIGI+ Power Control memberikan berbagai pengaturan pada VRM(Voltage Regulator) sistem, mulai dari Load-line Calibration, Switching Frequency, Over-temperature protection, Current Capability, Power Duty Control, dan lain sebagainya. Anda bisa mengatur pilihan ini untuk menyesuaikan dengan tingkat overclocking anda, dari overclocking ringan hingga ke extreme overclocking.  Opsi Digi+ Power Control diberikan untuk mengatur setidaknya 5(lima) voltage regulator yang ada di motherboard RIVBE, yakni VRM untuk VCore, VCCSA, VTT, DRAM Voltage, dan PCH Voltage.

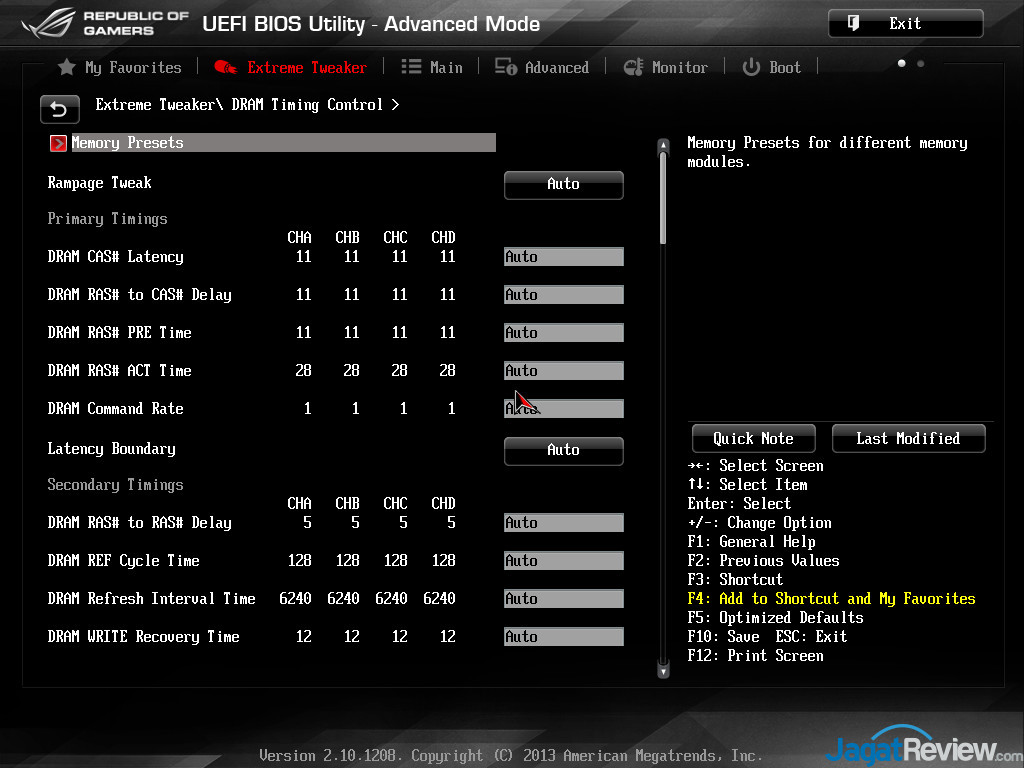

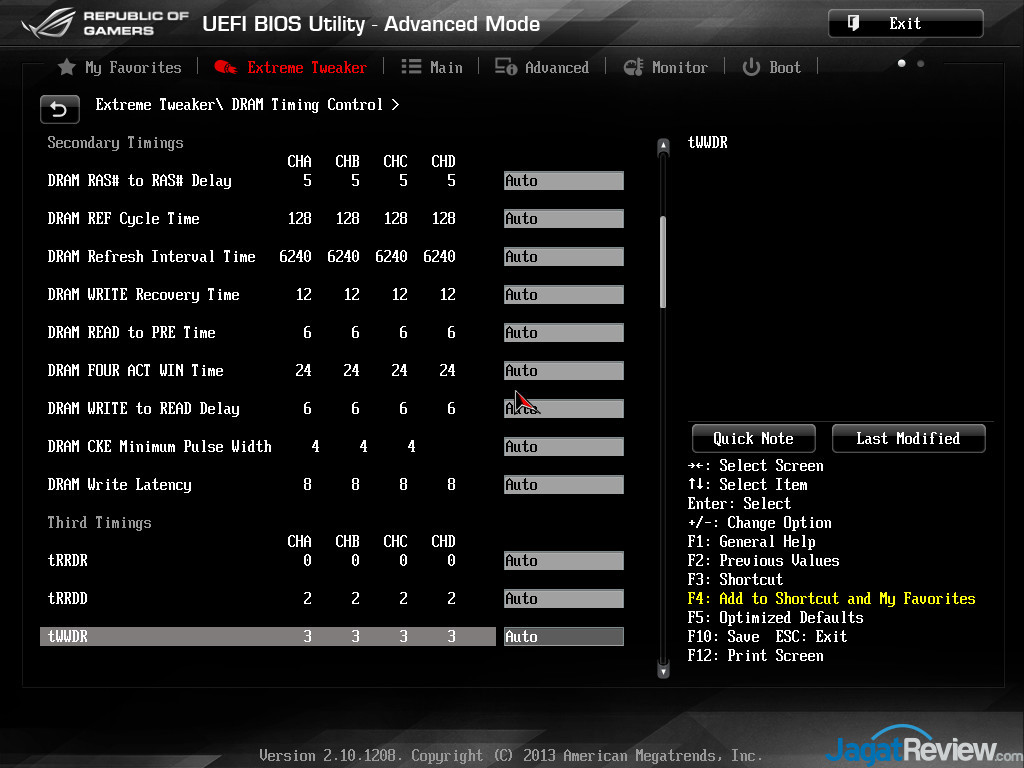

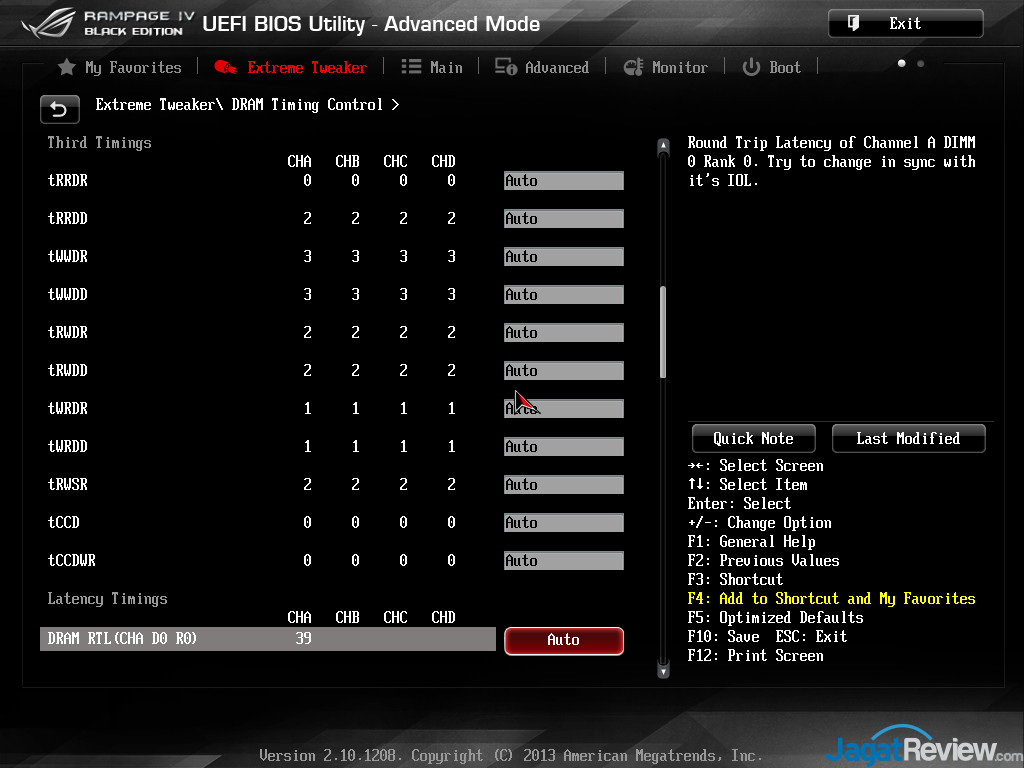

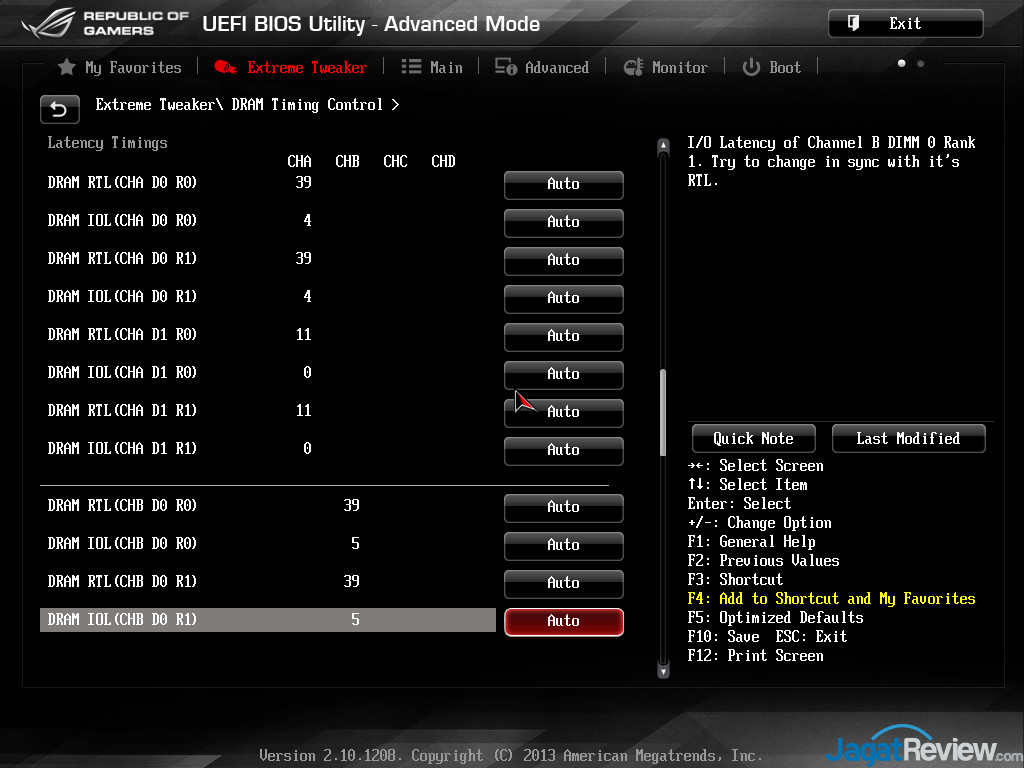

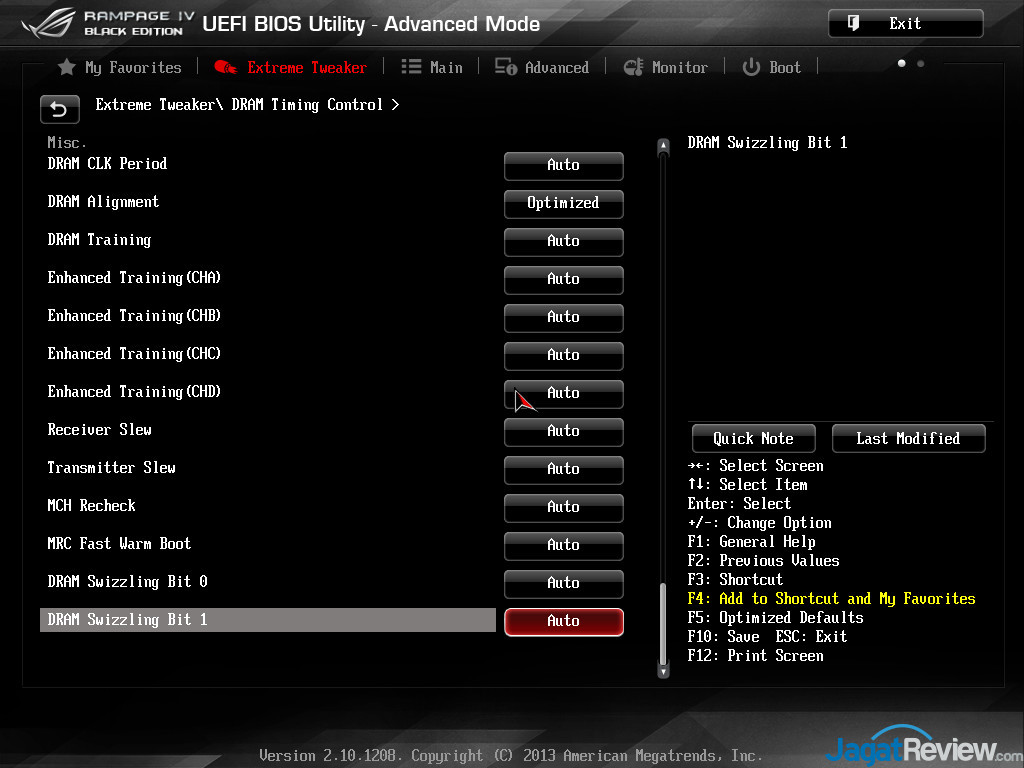

• Terdapat lebih dari 10 DRAM Preset untuk men-setting RAM anda. Setting ini dibuat untuk menyesuaikan timing anda dengan tipe IC DRAM yang anda gunakan. Terdapat Setting untuk tipe IC PSC, Samsung, dan Hynix CFR/BFR/MFR. Selain itu banyak opsi tuning tambahan yang diberikan RIVBE untuk mencapai clock tertinggi dari RAM anda, misalnya tuning Transceiver dan Receiver Slew Rate. Ada pula opsi untuk melakukan enhanced DRAM Training untuk ‘memaksa’ RAM anda supaya bisa booting pada frekuensi tertentu.
