Gigabyte Computex 2014: Mengintip Proses Pembuatan Motherboard

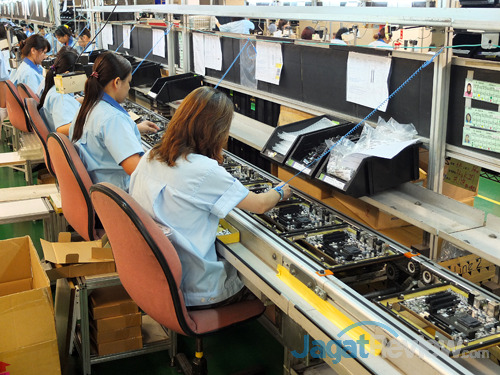

Proses pembuatan motherboard berlanjut dengan pemasangan komponen seperti slot ekspansi, slot memori, komponen backpanel I/O, konektor daya, port SATA/PATA, kapasitor, dan lainnya. Pada jalur produksi ini, setiap PCB motherboard dipasang pada sebuah bingkai logam dan dijalankan melalui conveyor belt.

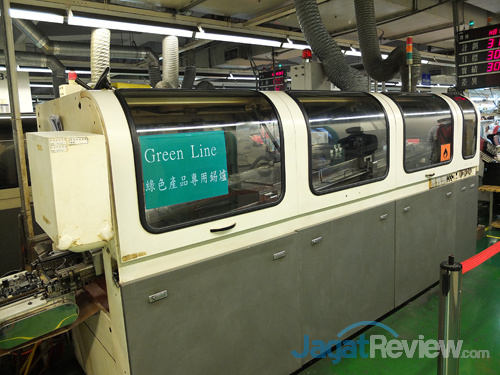

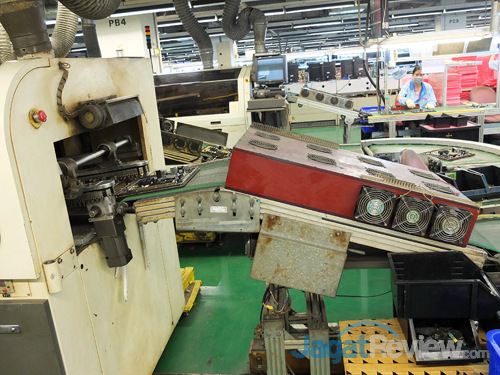

Setelah seluruh komponen selesai dipasang, setiap motherboard memasuki wave soldering machine. Pada mesin ini setiap motherboard dilewatkan di atas cairan solder sehingga setiap komponen dapat terikat sempurna dengan PCB motherboard. Sebuah mesin pendingin mengakhiri proses penyolderan.

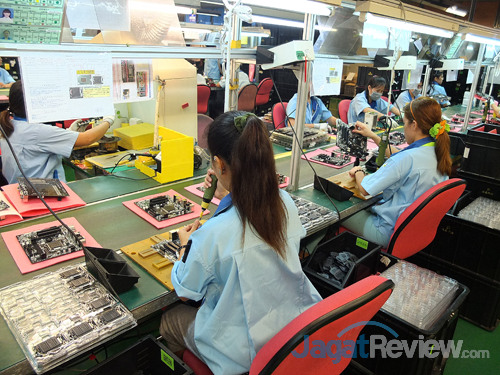

Proses dilanjutkan dengan melakukan pemeriksaan manual pada setiap titik solder motherboard untuk memastikan telah sempurna.

Sisi bawah PCB motherboard dibersihkan dengan menggunakan sikat berputar.

Proses pembacaan barcode setiap motherboard.

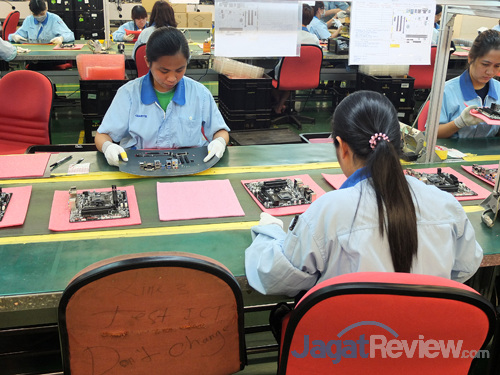

Proses pemeriksaan untuk memastikan tidak ada komponen yang terlewat untuk dipasang.

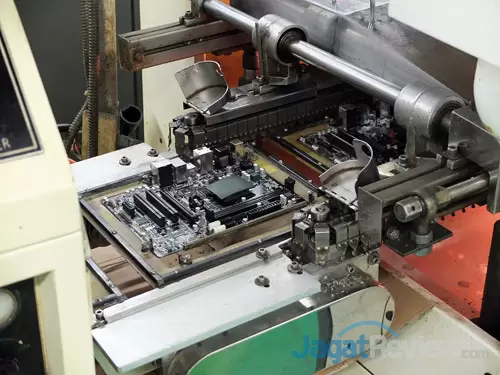

Proses pembuatan motherboard dilanjutkan dengan pemasangan pengunci prosesor, baterai BIOS dan heatsink motherboard.
