Hands-on Gigabyte GA-Z97X-SOC Force

Reading time:
June 26, 2014

Fitur Overclocking

Yang membedakan motherboard Gigabyte OC Series dengan seri yang lain adalah bagaimana motherboard ini disiapkan untuk ‘balapan’ adu cepat di arena overclocking. Tentu saja, Gigabyte menyematkan berbagai periferal dan perlengkapan ekstra untuk membuat motherboard ini lebih overclocking-friendly.

VRM (Voltage Regulator Module)

Z97XSOCForce_35

Untuk menangani overclocking ekstrim, desain VRM yang bisa mensuplai daya besar serta stabil sangat diperlukan. Gigabyte banyak memberikan komponen premium pada daerah VRM Z97X-SOC Force, untuk menjaga ketahanannya saat menangani berbagai tindakan overclocking. Tidak tanggung-tanggung, Gigabyte menggunakan desain VRM yang mereka banggakan pada Z97X-OC Force, yakni kombinasi antara IOR IR3580 Digital VRM Controller yang bisa mengontrol hingga 8-phase, dengan MOSFET IOR IR3553, sebuah driver-integrated MOSFET, dengan output maksimal 40A per MOSFET. Pada bagian CPU 12V Input, Gigabyte memberikan konektor 8-pin + 4-pin.

Z97XSOCForce_39

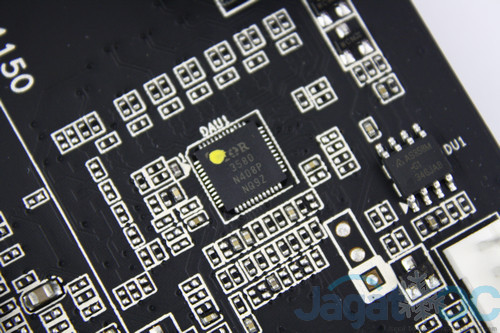

Digital VRM Controller – International Rectifier IOR IR3580. Up to 2Mhz Switching Frequency.



Z97XSOCForce_41
8-phase Design
Z97XSOCForce_40
MOSFET – IOR IR3553 PowIR Stage. Up to 40A current capability per MOSFET
Z97XSOCForce_34 Z97XSOCForce_17



Oh ya, selain pada CPU, Gigabyte juga menanamkan MOSFET IR3553 untuk kebutuhan suplai daya untuk memori.

_MG_0673s
IR3553 MOSFET juga digunakan pada bagian suplai daya untuk DIMM





OC Touch – Panel OC Ekstra Lengkap

*Resolusi tinggi, klik untuk memperbesar*
*Resolusi tinggi, klik untuk memperbesar*

OC Touch yang dulu dipasangkan pada motherboard Gigabyte Z87 seri OC Z87X-OC, kembali hadir disini. Panel ini menyimpan begitu banyak fungsi untuk overclocker, seperti: DIMM & PCIe Switch untuk mematikan DIMM dan PCIe yang tidak diperlukan, Tombol untuk fine-tuning BCLK dan Multiplier di OS, Clear CMOS, Power/Reset Button, BIOS Selector Switch, Debug LED,  dan banyak lagi.

Z97XSOCForce_19B Z97XSOCForce_24 Z97XSOCForce_26 Z97XSOCForce_22 Z97XSOCForce_18 Z97XSOCForce_21



Yang Baru : IDT Clock Buffer & SMT-DIMM

Z97XSOCForce_IDT
IDT Clock Buffer
*klik untuk memperbesar*
SMT-DIMM *klik untuk memperbesar*

Ada dua tambahan menarik yang menyertai Z97X-SOC Force:

1) Sebuah chip IDT yang dipercaya berfungsi sebagai clock buffer, untuk membantu mempermudah proses overclocking BCLK.

2) Desain slot DIMM yang menggunakan SMT (Surface-Mount Technology),disebut SMT-DIMM, menggantikan Through-hole DIMM. DIMM pada Gigabyte Z97X-SOC Force dipasang dengan cara surface-mount karena berbagai engineer Gigabyte mempercayai bahwa SMT-DIMM memiliki koneksi rendah noise dan juga menjamin kualitas signal lebih baik. Anda bisa melihat bedanya pada bagian belakang motherboard Z97X-SOC.



Halaman berikutnya: Uji OC Memory singkat
