Review Gigabyte GeForce GTX 970 G1 Gaming: Dingin Berkat Windforce 3X

Graphics Card

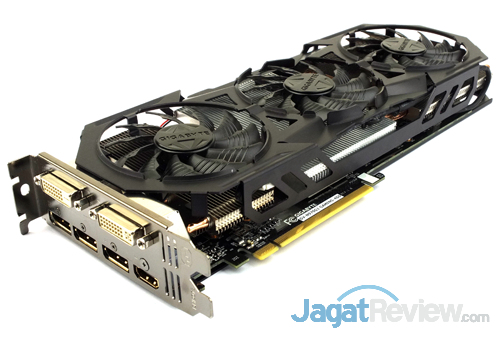

Gigabyte melengkapi GeForce GTX 970 mereka dengan sistem pendingin andalan mereka bernama Windforce 3X dan juga custom PCB. Tidak ketinggalan, Gigabyte juga menanamkan komponen Ultra Durable VGA mereka untuk menjamin durabilitas terbaik selama pemakaian. Komponen Ultra Durable VGA mencakup penggunaan komponen 2oz Copper PCB, Japanese Solid Capacitor, Ferrite Core (Metal) Choke, Lower RDS (on) MOSFET, Tier 1 Samsung/Hynix Memory. Gigabyte GTX 970 G1 Gaming yang kami terima menggunakan chip memori buatan Samsung.

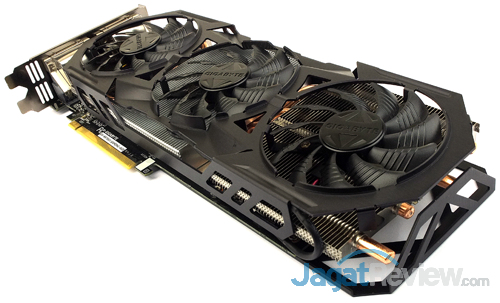

Gigabyte memberikan penampilan baru dan lebih segar pada sistem pendingin Windforce 3X mereka. Hal tersebut memang terlihat dari penggunaan desain terbaru untuk komponen kipas dan juga cover heatsink. Sementara itu, penggunaan sistem pendingin Windforce 3X membuat produk GeForce GTX 970 mengalami pembengkakan ukuran panjang menjadi 312 mm, dari ukuran standar 267 mm, dan ukuran lebar menjadi 129 mm, dari ukuran standar 111 mm. Oleh karena itu sebelum menggunakan Gigabyte GTX 970 G1 Gaming di dalam casing komputer, pastikan tersedia ruang mencukupi untuk graphics card tersebut. Menariknya, sistem pendingin Windforce 3X tetap mengadopsi desai dual slot cooler sehingga tidak banyak menutupi slot ekspansi pada motherboard dan memudahkan konfigurasi multi-GPU.

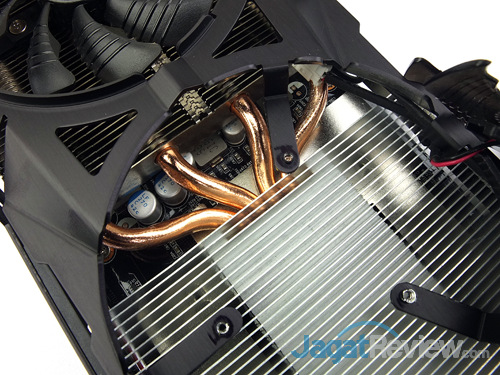

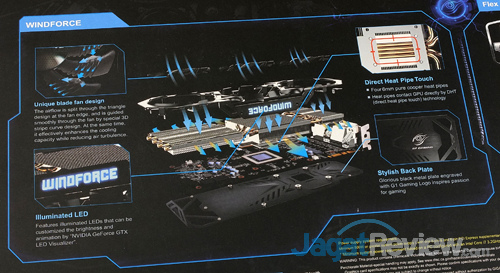

Sistem pendingin Windforce 3X dilengkapi empat buah heatpipe tembaga dengan diameter @6mm. Windforce 3X menggunakan baseplate tipe DHT (direct heatpipe touch) dimana komponen heatpipe bersentuhan langsung dengan chip GPU sehingga proses transfer panas menjadi lebih cepat. Windforce 3X memiliki tiga area pendinginan dimana disetiap area telah dilengkapi sirip-sirip heatsink dari bahan alumunium.

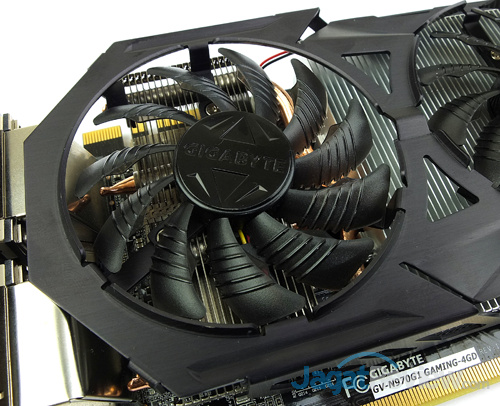

Sistem pendingin Windforce 3X dilengkapi tiga buah kipas dengan desain bilah lebih baru yang diklaim memberikan tingkat aliran udara 23% lebih baik tetapi disaat yang sama dapat mengurangi turbulensi udara.

Untuk menguji performa sistem pendingin Windforce 3X, kami menjalankan aplikasi Unigine Heaven dan mendapatkan hasil sebagai berikut:

GIGABYTE GTX 970 G1 Gaming

Full-load: 62 °C (fan speed: Auto @63%)
Idle: 31 °C (fan speed: Auto @34%)

Kemampuan sistem pendingin Windforce 3X saat menjinakkan panas dari chip GPU GM204-400 dengan spesifikasi clock di atas standar memang patut dicungi jempol. Gigabyte GTX 970 G1 Gaming tidak hanya dapat beroperasi pada temperatur di bawah 70 °C tetapi juga dapat beroperasi tanpa menghasilkan kebisingan yang berarti.

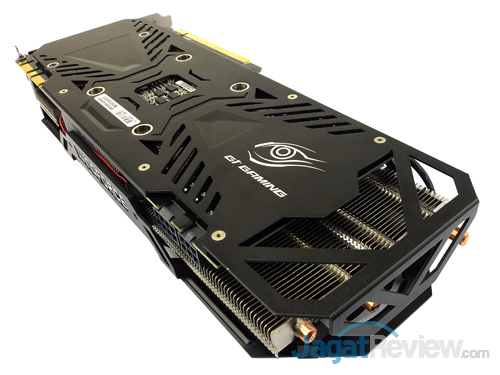

Gigabyte melengkapi sisi belakang PCB graphics card dengan pelat logam. Tidak hanya berfungsi sebagai pelindung komponen dibawahnya, pelat logam tersebut juga berfungsi mencegah membengkoknya PCB.



Pada sisi samping graphics card dapat ditemukan logo WINDFORCE yang akan memancarkan warna biru saat sistem dihidupkan.

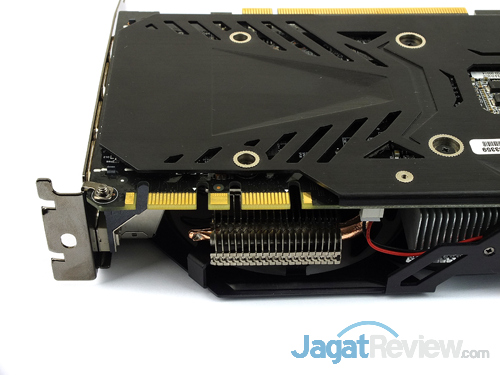

GeForce GTX 970 dilengkapi dua konektor SLI yang memungkinkan konfigurasi multi-GPU dengan menggunakan tiga graphics card sejenis.

Gigabyte GTX 970 G1 Gaming dilengkapi konektor daya PCIe 8-pin dan 6-pin untuk menjamin kecukupan daya hingga mencapai 300 Watt terutama saat melakukan overcloking. Sebagai perbandingan, GeForce GTX 970 reference menggunakan konektor daya PCIe 6-pin+6-pin (225 Watt). Gigabyte GTX 970 G1 Gaming mengadopsi desain VRM 5+1 phase power untuk komponen chip GPU dan chip memori.

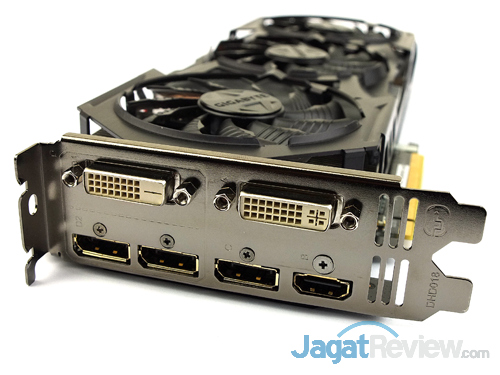

Gigabyte GTX 970 G1 Gaming menyediakan konektor display sebagai berikut:

• 1x Dual-link DVI-I (tidak tersedia pada GeForce GTX 970 reference)
• 1x Dual-link DVI-D
• 1x HDMI 2.0
• 3x Display Port 1.2

GeForce GTX 900 Series masih mengadopsi konfigurasi 3+1 multi-monitor NVIDIA 3DVision Surround. Walaupun begitu jika menggunakan konektor display standar GeForce GTX 900 Series, dibutuhkan monitor ketiga dengan input Display Port atau konverter dari Display Port ke HDMI atau DVI. Gigabyte mengatasi hal ini dengan memberikan ekstra konektor display DVI-D sehingga konfigurasi multi-monitor dapat menggunakan DVI-D+DVI-I+HDMI seperti GeForce GTX generasi sebelumnya.

Pada GeForce GTX 900 Series, tampilan Ultra HD/4K dengan resolusi 3840 x 2160 piksel dengan refresh rate 60 Hz tidak hanya dapat ditangani oleh Display Port 1.2 tetapi juga HDMI 2.0. Sementara itu tiga konektor display Display Port 1.2 memungkinkan konfigurasi G-Sync pada NVIDIA Surround dengan menggunakan satu graphics card. Sedangkan konektor display DVI-I memungkinkan penggunaan perangkat display dengan input analog (D-Sub).
