Review ASRock Fatal1ty H97 Killer: Motherboard Gaming dengan Tambahan Fitur Overclocking

Author

Ridwan Fariz

Reading time:

Motherboard

October 17, 2014

readmode

The Board

ASRock_FATAL1TY_H97_Killer_Board_Overview3

Sebagai sebuah motherboard kelas gaming, ASRock Fatal1ty H97 Killer ini tampil dengan desain dan kombinasi warna hitam/merah yang menarik.

ASRock_FATAL1TY_H97_Killer_Board_SocketArea

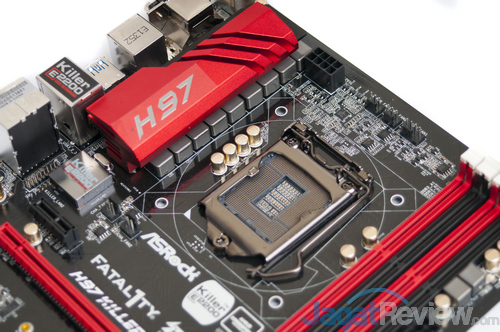

Soket LGA 1150 yang digunakan dapat mendukung varian Intel 4th Gen Haswel, Haswell refresh/Devil’s Canyon, dan prosesor Intel 5th Gen generasi selanjutnya. Untuk pengujian kali ini kami akan menggunakan prosesor Intel Core i7 4790K Devil’s Canyon, sekaligus mencoba fitur unlock multiplier yang ditawarkan pada BIOS motherboard ini.

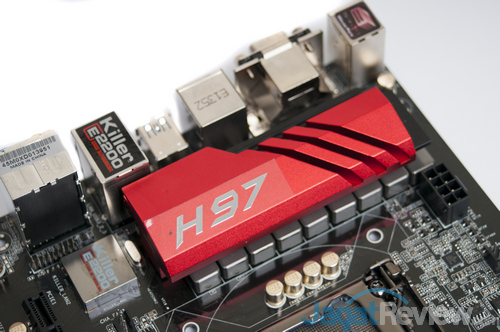

ASRock_FATAL1TY_H97_Killer_Board_Cooling_VRM

Komponen NexFET MOSFET terlindungi dengan XXL Alumunium Alloy Heatsink yang diklaim dapat bekerja dengan suhu yang rendah dan efisiensi tinggi. Terlihat juga jajaran Premium Alloy Choke yang diklaim dapat bekerja lebih efektif hingga 90% dibandingkan ferrite choke konvensional. Motherboard ini membutuhkan asupan daya 8-pin dari PSU, mengingat motherboard ini memiliki fitur overclocking.

ASRock_FATAL1TY_H97_Killer_Board_Cooling_Chipset

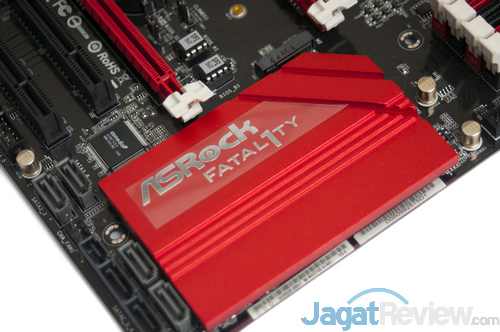

Chipset South Bridge juga terlindungi dengan sangat baik, dengan pendingin Gaming Armor yang cukup lebar.

Expansion Slots

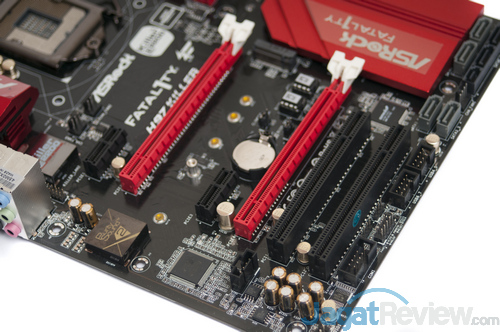

Walaupun motherboard ini menyediakan dua buah slot PCI-E 16x (3.0+2.0), motherboard ini tidak dapat menjalankan SLI, dan hanya terbatas untuk konfigurasi CrossFire yang berjalan pada mode 16x – 4x (melalui PCH). Jadi penggunaan multi GPU tidak terlalu disarankan pada motherboard ini.

ASRock_FATAL1TY_H97_Killer_Board_MemoryArea

Dengan form factor ATX, ASRock Fatal1ty H97 Killer menghadirkan opsi slot yang relatif lengkap. ASRock menyebutkan jika motherboard ini sudah menggunakan 15u Gold Contact pada slot PCI-E dan DIMM Slot, untuk perlindungan anti oksidasi yang lebih baik.

Storage

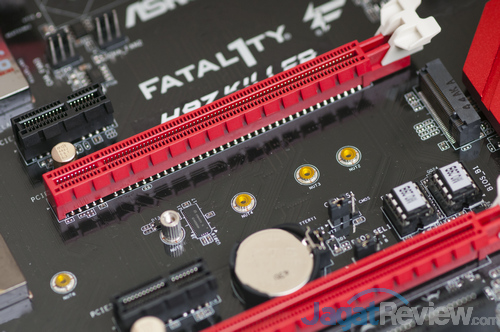

Salah satu fitur utama dari chipset Intel 9 series adalah dukungan interface storage generasi terbaru seperti M.2 SSD yang langsung terintegrasi pada jalur PCIe Gen2 dengan bandwidth hingga 10 Gb/s. ASRock mendukung berbagai ukuran M.2 SSD dengan disediakan 5 buah mounting untuk 5 jenis M.2 yang berbeda ukuran/panjang.

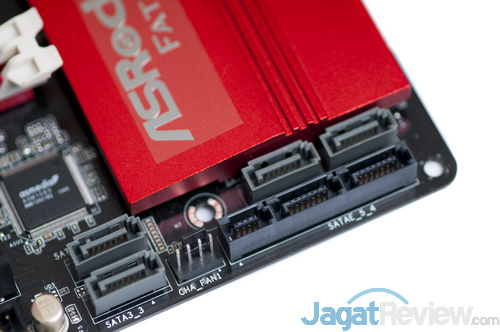

Port SATA Express terbaru juga sudah tersedia pada motherboard ini, namun fitur ini tidak bisa digunakan secara bersamaan dengan M.2 dan harus memilih salah satu koneksi tersebut, karena keduanya menggunakan jalur PCIe Gen2 yang sama.

Komponen

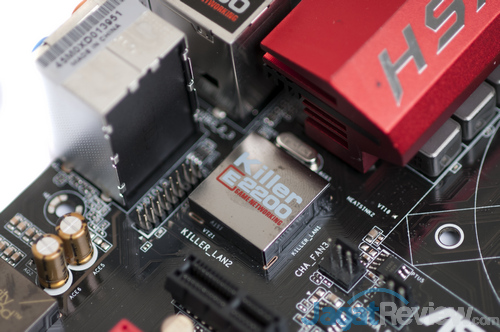

ASRock_FATAL1TY_H97_Killer_Board_KillerLAN

Inilah chip Killer LAN E2200, Qualcomm Atheros. ASRock mengklaim dengan chip Killer LAN ini dapat memprioritaskan trafik jaringan saat bermain game online, dan menurunkan trafik jaringan yang digunakan aplikasi lain. Sehingga latency yang didapat saat bermain game akan semakin rendah, seperti klaim pada game Diablo 3 latency lebih rendah hingga 216%.

ASRock_FATAL1TY_H97_Killer_Board_PuritySound2

ASRock_FATAL1TY_H97_Killer_Board_SoundCardCapasitor

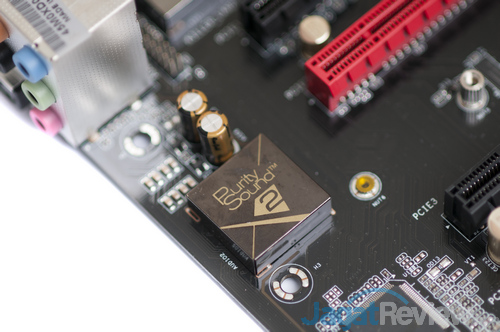

Dari segi sound, motherboard ini menggunakan komponen yang mereka sebut Purity Sound 2 yang dapat menghadirkan audio 7.1 channel HD dan DTS Connect. Chipset yang ada dibalik magnetic shield ini adalah Realtek ALC1150, dengan headphone amplifier TI NE5532. ASRock juga menggunakan kapasitor khusus yang terpisah untuk menangani bagian audio.

ASRock_FATAL1TY_H97_Killer_Board_DualBIOS

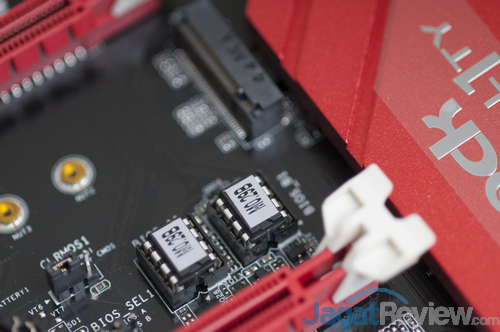

Fitur Dual Bios juga sudah tertanam pada motherboard ini. Mengurangi resiko kegagalan BIOS saat melakukan overclocking, dan dapat segera dilakukan recovery BIOS pada BIOS ke-2.

Header dan Onboard Button

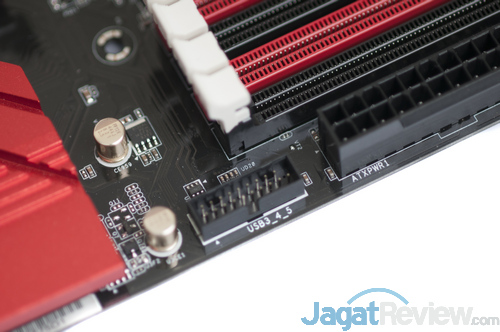

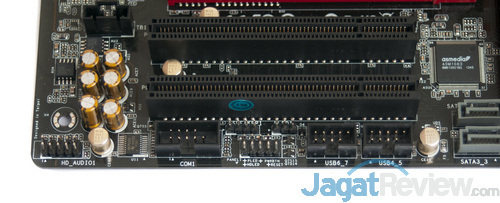

ASRock_FATAL1TY_H97_Killer_Board_Header_USB3

Header yang tersedia pada motherboard ini antara lain:

2x USB 2.0 header
1x USB 3.0 header
1x Speaker header
1x Serial Port header (COM)
1x Front Panel header

Sayangnya motherboard ini tidak menyediakan on-board button sama sekali, yang akan sedikit menyulitkan jika melakukan troubleshooting tanpa casing, ataupun saat melakukan overclocking dengan bench table.
