Review AMD Radeon R9 NANO!

Author

Reza Afrian Ramadhan

Reading time:

Graphics Card

September 14, 2015

readmode

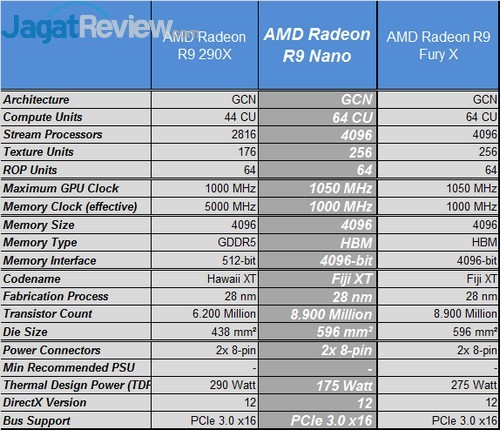

Spesifikasi

Radeon R9 NANO ini memiliki spesifikasi yang mirip dengan FURY X, hanya saja GPU clock R9 Nano lebih rendah daripada FURY X , yakni up to 1000 MHz. Selain itu R9 Nano juga memiliki TDP yang lebih rendah daripada R9 Fury X, yakni 175 Watt saja.

HBM

Dari gambar diatas, dapatkah Anda melihat perbedaan memori HBM dan memori “biasa”? Ukuran GPU dari yang menggunakan HBM (atas) terlihat membesar, tetapi boardnya justru mengecil. Mengapa? Pada R9 290X (bawah), kita masih melihat memori di sekitar GPU. Terdapat 16 buah chip memori yang membuat sekitar GPU penuh dan sesak. Di Fury, salah satu graphics card dengan HBM, memori ditempatkan langsung di PCB yang sama dengan GPU, sehingga tidak memakan tempat banyak di sekeliling GPU.

Di R9 290 X, masing-masing IC memori memiliki bandwidth 32-bit. Terdapat 16 chip memori, jadi jika dijumlahkan 32-bit x 16 maka akan didapatkan memory bus 512-bit. Sedangkan pada Fury, pada die size GPU tersebut terdapat empat buah memori berukuran kecil yang di-stacked atau ditumpuk, yang satu IC-nya berbandwidth 256-bit. Tiap stacked HBM memiliki empat buah IC yang jika dijumlahkan menghasilkan angka 1024-bit. Di Fury sendiri, terdapat empat stack memori HBM, sehingga total dari Memori Bus yang dimiliki adalah 1024-bit x 4 = 4096-bit. Chip memori tersebut juga terdapat di dalam satu ruangan dengan chip GPU yang di wadahi oleh sebuah Interposer untuk komunikasi antara chip GPU dengan chip memori via PHY. Untuk lebih jelasnya mari kita lihat gambar dibawah ini:

Terlihat perbedaan nya? HBM memberikan Bandwidth jauh lebih besar daripada GDDR5. Namun HBM generasi pertama memiliki limitasi yakni rendahnya clock speed. Hal tersebut terjadi karena memory controller yang belum mampu menangani jumlah dari memori bus yang sangat besar tersebut.
