Beberapa bulan lalu Intel baru saja memperkenalkan prosesor generasi keenam yang diberi kodenama Skylake, dan prosesor baru ini akhirnya membawa memori RAM DDR4 ke pasar PC mainstream. Itu artinya anda harus mengeluarkan biaya lebih tinggi ketika melakukan upgrade dari platform sebelumnya. Meskipun DDR4 lebih cepat, namun belum ada yang salah dengan DDR3 hingga saat ini, dan memiliki opsi untuk beralih ke platform yang hanya satu tingkat lebih tinggi kadang jarang dilakukan para pengguna apalagi harus mengeluarkan biaya lebih tinggi.

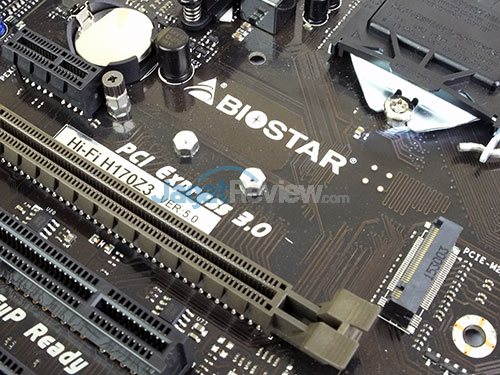

Sebagai produsen hardware ternama yang dikenal selalu bisa menghadirkan produk-produk terjangkau, Biostar mengambil satu langkah lebih ke depan dengan penciptaan Hi-Fi H170Z3, sebuah motherboard yang membuat upgrade ke Skylake terlihat lebih murah. Ya! Motherboard ini mendukung penggunan RAM DDR3 dan DDR4 dan Biostar melakukannya dalam form-factor Micro-ATX yang kompak. Penasaran bagaimana performanya?

Platform Pengujian Biostar H170Z3

Prosesor: Core i5 6600

Motherboard: ASUS Z170-A (Intel Z170)

Memory:

Kingston HyperX Fury 8GB DDR4 2133 MHz (Dual Channel)

Kingston KVR 8 GB DDR3 1600 MHz (Dual Channel)

Graphics Card: NVIDIA GeForce GTX 970

Storage: Kingston HyperX Fury 240 GB SSD

Power Supply: Corsair AX850

CPU Cooler: Corsair H80

Monitor: LCD Monitor 1920×1080

Input: Generic Keyboard and Mouse

OS: Windows 8.1 64-bit

Intel Chipset H170 Block Diagram

Intel H170 adalah chipset platform PC desktop kelas mainstream terbaru Intel yang di posisikan sebagai alternatif bagi Anda yang tak menginginkan fitur overclocking yang tersedia di chipset Z170. Motherboard dengan chipset H170 ini hadir dengan socket LGA 1151 yang telah mendukung prosesor Intel generasi keenam, Skylake, mulai dari prosesor Intel Skylake seri Pentium, Core i3, Core i5, hingga seri unggulannya, Core i7. Chipset ini juga mengalami sejumlah perkembangan dari segi fitur. Kini motherboard dengan chipset Intel H170 mengusung sejumlah fitur, seperti; 16 jalur PCI Express 3.0, dual channel memori DDR3L hingga 1600MHz/DDR4 hingga 2133MHz, 6 port SATA III 6Gbps, 8 port USB 3.0 dan 14 port USB 2.0. Sayangnya penggunaan prosesor Intel berkode ‘K’ (unlocked) pada motherboard berchipset H170 akan percuma karena dukungan tuning untuk komponen prosesor dan memori pada chipset ini dihilangkan oleh Intel.

Spesifikasi Lengkap:

Chipset Intel H170

CPU SUPPORT Intel® Core™ i7 LGA 1151 Processor
Intel® Core™ i5 LGA 1151 Processor
Intel® Core™ i3 LGA 1151 Processor
Intel® Pentium® LGA 1151 Processor
Maximum CPU TDP (Thermal Design Power) : 95Watt

Memory

Support Dual Channel DDR3L 1866(OC)/1600/ 1333 MHz
Support Dual Channel DDR4 2133/ 1866 MHz
2 x DDR3 DIMM Memory Slot
2 x DDR4 DIMM Memory Slot
Max. Supports up to 16(DDR3L)/ 32(DDR4)GB Memory

Expansion Slot

1 x PCI-E x16 3.0 Slot
1 x PCI-E x1 3.0 Slot
2 x PCI Slot

Storage

4 x SATA3 Connector
1 x SATA Express 16Gb/s Connector
Support SATA RAID: 0,1,5,10
Support PCI-E Storage RAID: 0,1
1 x M.2 Key M 32Gb/s Connector

USB

4 x USB 3.0 Port
1 x USB 3.0 Header
2 x USB 2.0 Port
2 x USB 2.0 Header

LAN

Intel I219V – Gigabit Ethernet PHY Support Super LAN Surge Protection

INTEGRATED VIDEO By CPU model

Supports DX12
Supports HDCP

Audio

Codec Realtek ALC892 8-Channel Blu-ray Audio support Biostar Hi-Fi

REAR I/O

1 x PS/2 Keyboard
4 x USB 3.0 Port
2 x USB 2.0 Port
1 x HDMI Connector, resolution up to 4096 x 2160 @24Hz, compliant with HDMI 1.4a
1 x DisplayPort Connector, resolution up to 4096 x 2304 @60Hz
1 x DVI-D Connector, resolution up to 1920 x 1200 @60Hz
1 x VGA Port, resolution up to 1920 x 1200 @60Hz
1 x RJ-45 Port
6 x Audio Connector
