Arsitektur

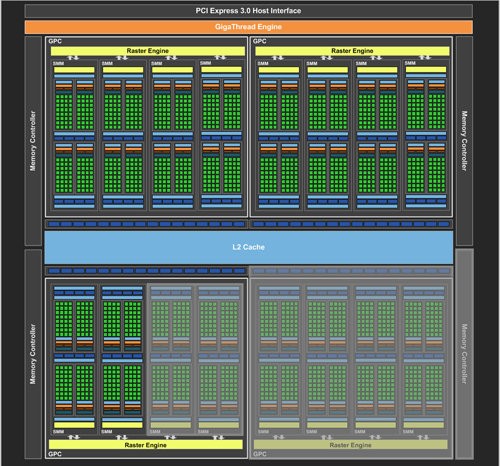

GeForce GTX 970M diotaki chip GPU GM204 dengan basis arsitektur GPU Maxwell 2nd Generation. Chip GPU serupa juga digunakan NVIDIA pada graphics desktop GTX 980 dan GTX 970 sekaligus graphics card mobile GTX 980 dan GTX 980M. Dalam kondisi utuh, chip GPU GM204 memiliki 16 unit SMM (Streaming Multiprocessor) dengan empat kontroler memori 64-bit. Pada GeForce GTX 970M, NVIDIA menonaktifkan 6 unit SMM dan satu kontroler memori 64-bit sehingga hanya terdapat 10 unit SMM dan tiga kontroler memori 64-bit aktif. Dengan 10 unit SMM aktif, GeForce GTX 970M memiliki 1280 CUDA Cores dan 80 Texture Units. Sementara itu pengurangan jumlah kontroler memori 64-bit membuat jumlah ROP Units aktif mengalami pengurangan dari 64 menjadi 48. Chip GPU GM204 sendiri dibangun menggunakan 5,2 milyar transistor dengan menggunakan proses fabrikasi 28 nm sehingga menghasilkan die GPU dengan ukuran 398 mm².

Spesifikasi

	GeForce GTX 970M	GeForce GTX 980M	GeForce GTX 970
GPU Architecture	Maxwell	Maxwell	Maxwell
GPU Codename	GM204	GM204	GM204
Fabrication Process	28 nm	28 nm	28 nm
Transistor Count	5,2 Billions	5,2 Billions	5,2 Billions
Die Size	398 mm²	398 mm²	398 mm²
Streaming Multiprocessor	10 SMM	12 SMM	13 SMM
CUDA Cores	1280	1536	1664
Texture Units	80	96	104
ROP Units	48	64	56
GPU Clock	924 + Boost	1096 MHz + Boost	1050 MHz (Boost 1175 MHz)
Memory Clock (Effective)	5000 MHz (Effective)	5000 MHz (Effective)	7012 MHz (Effective)
Memory Size	3072 MB / 6144 MB	4096 MB / 8192 MB	4096 MB
Memory Type	GDDR5	GDDR5	GDDR5
Memory Bus	192-bit	256-bit	256-bit
Bus Support	PCI Express 3.0	PCI Express 3.0	PCI Express 3.0
DirectX Version	12 (Feat_Lvl 12_1)	12 (Feat_Lvl 12_1)	12 (Feat_Lvl 12_1)

Di pasaran, GeForce GTX 970M ditawarkan dengan dua pilihan kapasitas memori yaitu 3 GB dan 6 GB. Pada artikel kali ini, GeForce GTX 970M yang kami uji memiliki kapasitas memori sebesar 3072 MB. Tipe memori yang digunakan adalah GDDR5 dengan jalur penghubung ke GPU berupa memory bus 192-bit. GeForce GTX 970M memiliki interkoneksi PCI Express x16 3.0 dan seperti graphics card NVIDIA Maxwell 2nd Generation lainnya, dukungan teknologi DirectX 12 (Feature Level 12_1) telah dikantongi graphics card notebook/laptop ini.

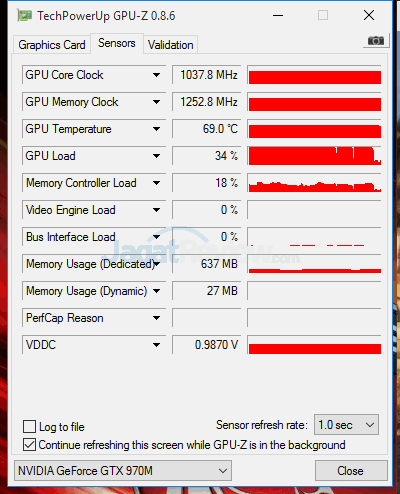

Chip GPU GeForce GTX 970M beroperasi dengan nilai base clock 924 MHz dan berkat teknologi GPU Boost 2.0, kecepatan tersebut dapat ditingkatkan lebih tinggi lagi hingga mencapai nilai maksimal sebesar 1252 MHz. Semnentara itu untuk chip memori GDDR5 dioperasikan pada clock speed 5000 MHz (efektif).
