Review Motherboard: Biostar Hi-Fi H170S3H

Motherboard



Mengusung form factor MicroATX, motherboard ini hadir dengan skema warna yang cukup standard. Sekilas memang tidak terlihat bahwa motherboard ini adalah anggota dari lini Hi-Fi. Tetapi bukan berarti fitur yang ditanamkan tidak mencerminkan lini dimana motherboard ini berasal. Secara design motherboard memiliki layout yang cukup umum digunakan. Biostar memutuskan untuk menggunakan layout yang cukup mainstream agar pengguna baru tidak bingung dalam merakit sistem yang menggunakan motherboard ini.

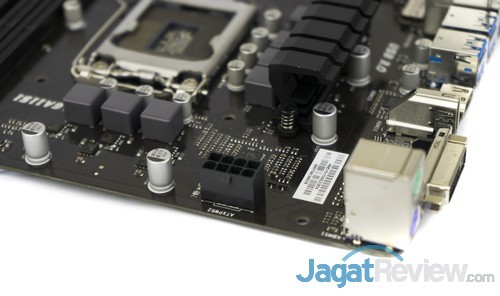

Penempatan kedua konektor daya pada motherboard ini terlihat cukup ideal. Posisi keduanya tidak akan menimbulkan masalah ketika dihadapkan pada casing yang memiliki ruang yang tidak lapang. Lokasinya juga cukup umum sehingga tidak menimbulkan masalah kompatibilitas pada umumnya casing yang beredar dipasaran.

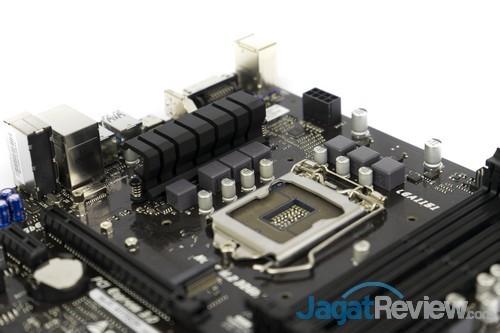

Disekitar area socket kita melihat sebuah heatsink yang digunakan untuk mendinginkan Voltage Regulator Module (VRM) dan Phase yang dimiliki board ini. Sayangnya hanya sebagian yang di dinginkan oleh heatsink hanya sebagian. VRM dan Phase yang terletak dibagian atas dari socket dibiarkan tanpa heatsink.

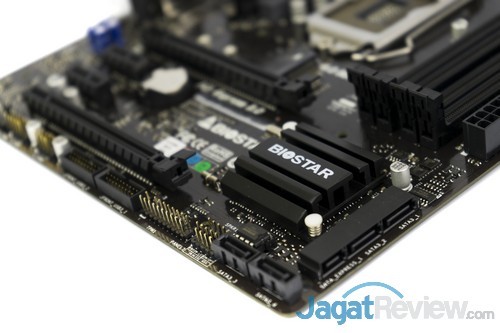

Chipset H170 pun mendapatkan sebuah heatsink agar dapat bekerja dengan baik. Walau terlihat tidak terlalu besar, heatsink tersebut terlihat cukup untuk menjinakkan panas yang dihasilkan.

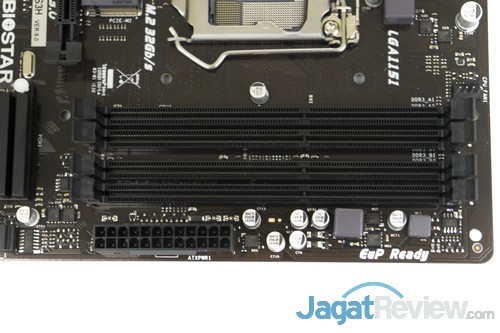

Board ini dilengkapi oleh empat buah slot DIMM DDR3 yang menampung hingga maksimal 32GB memory. Skylake hanya mendukung memory yang menggunakan standard DDR3L. Dalam spesifikasi motherboard ini pun tertulis bahwa memory yang didukung hanya DDR3L yang berjalan di frekuensi 1333-1600 MHz. Tapi dalam pengujian kami terbukti bahwa memory DDR3 non L dapat berjalan dengan lancar pada board ini. Kebetulan test bed memory DDR3 yang kami digunakan berjalan dengan lancar di kecepatan 1600 MHz.

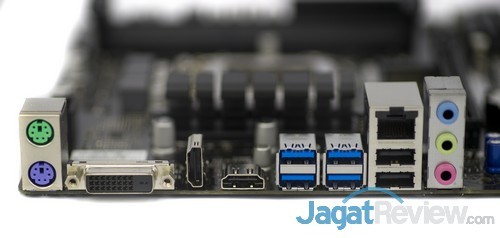

Board ini menghadirkan rear I/O yang cukup beragam. Untuk output display, motherboard ini menyediakan dua buah HDMI yang mampu menyokong resolusi 4K dan sebuah DVI-D yang mampu menyajikan gambar hingga resolusi maksimal 1920×1200. Pilihan Biostar menyertakan motherboard ini dengan dua buah HDMI tentunya merupakan berita baik bagi pengguna yang ingin menggunakan dua buah monitor HDMI secara bersamaan.

Walau mengusung nama Hi-Fi sepertinya motherboard yang satu ini hanya dilengkapi jumlah audio connector yang terbatas. Pilihan Biostar kembali mencerminkan pangsa pasar dari motherboard ini. Dengan memangkas jumlah dan jenis konektor audio terlihat sekali bahwa motherboard ini diperuntukan untuk pengguna entry level yang pertimbangan utama dari pembelian sebuah produk adalah harga.

Konektor yang hadir sebagai berikut:

• 1 x PS/2 Keyboard
• 1 x PS/2 Mouse
• 4 x USB 3.0 Port
• 2 x USB 2.0 Port
• 2 x HDMI Connector, resolution up to 4096 x 2160 @24Hz, compliant with HDMI 1.4a
• 1 x DVI-D Connector, resolution up to 1920 x 1200 @60Hz
• 1 x RJ-45 Port
• 3 x Audio Connector

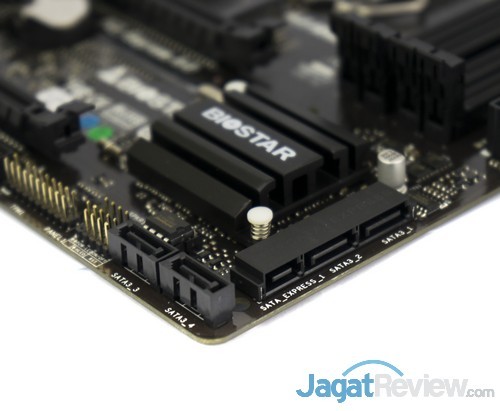

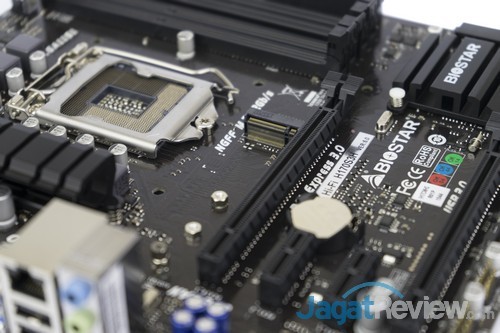

Pilihan konektor yang disajikan untuk menyediakan penyimpanan cukup variatif. Selain dua buah konektor SATA3 yang tersedia, terdapat pula sebuah konektor SATA Express. Apabila konektor tersebut tidak digunakan, jumlah SATA3 juga bertambah menjadi empat buah secara total. Bila berminat mengawinkan sebuah SSD berbasis M2 dengan motherboard ini, terdapat sebuah slot M2 yang terletak diantara area socket dengan slot PCI-Express pertama.

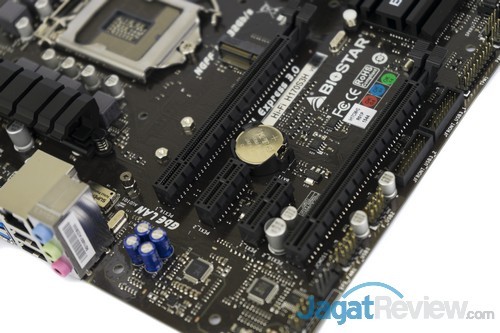

Motherboard dilengkapi dengan dua buah slot PCI Express 3.0 x16, salah satunya berjalan dengan kecepatan penuh dan yang lain berjalan dengan kecepatan x4. Board ini tidak mendukung konfigurasi multi GPU baik dari AMD atau NVIDIA. Untuk kebutuhan ekspansi lainya terdapat dua buah slot PCI-E x1 3.0.

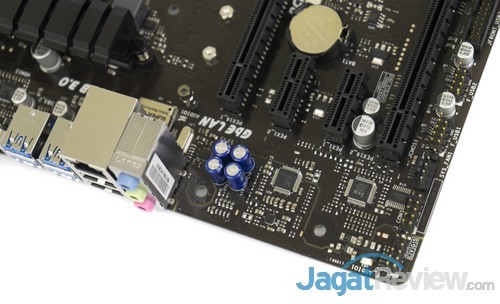

Untuk sistem tata suara, Biostar mengandalkan Realtek ALC887 8-Channel untuk menangani audio motherboard ini. Chip yang digunakan memang sudah cukup berumur tetapi tetap terpercaya. Untuk memanfaatkan 8 channel audio, Anda harus menggunakan output melalui HDMI karena motherboard ini hanya menyediakan tiga buah audio jack.

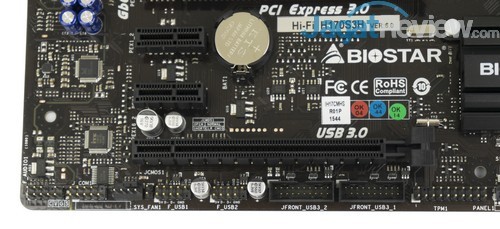

Berikut header internal yang tersedia di motherboard ini:

• 2 x USB 3.0 Header
• 2 x USB 2.0 Header
• 2 x SATA3 6Gb/s Connector
• 1 x SATA Express 16Gb/s Connector
• 1 x M.2 Key M 32Gb/s Connector
• 1 x Front Audio Header
• 1 x Front Panel Header
• 1 x CPU Fan Header
• 1 x System Fan Header
• 1 x Serial Header
• 1 x TPM Header(2×10)
•

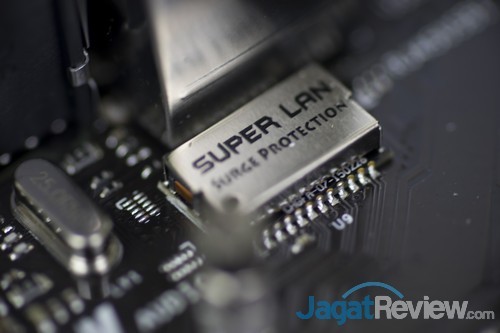

Tak hanya hadir dengan fitur-fitur essensial, motherboard ini juga dibekali fitur-fitur menarik seperti SuperLAN Surge Protection yang diklaim dapat melindungi motherboard ini dari listrik statis hasil petir yang menyambar kabel jaringan Anda.
