5 Hal yang Wajib Diketahui Tentang USB

3. Tipe Konektor

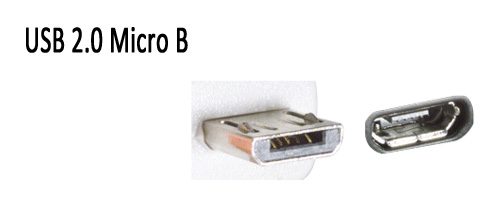

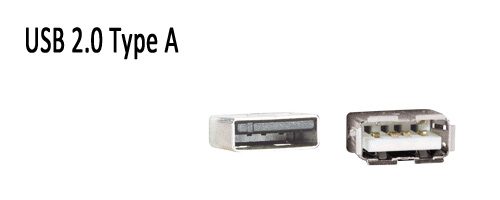

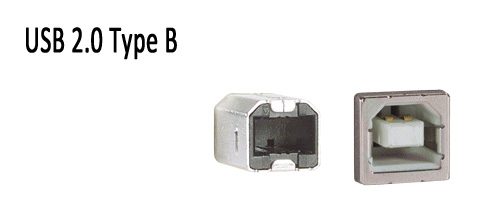

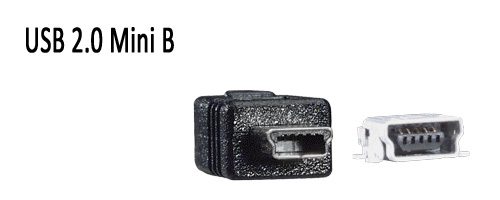

Konektor USB, pada dasarnya, terbagi menjadi 3 tipe, yaitu Type A, Type B, dan Type C. Type A umum kita jumpai di perangkat host, seperti komputer, game console, televisi, dan sebagainya. Sementara Type B digunakan di perangkat lain dengan ukuran besar yang terhubung ke host, seperti printer, scanner, UPS, HDD eksternal 3.5 inci, dan sebagainya. Sub-varian dari Type B, yaitu Mini-B dan Micro-B digunakan untuk perangkat lain dengan ukuran lebih kecil, seperti HDD eksternal 2.5 inci dan smartphone.

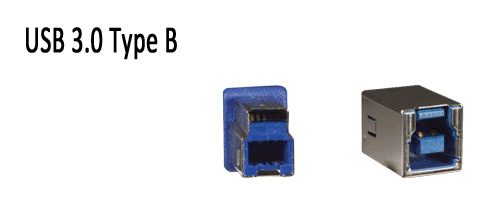

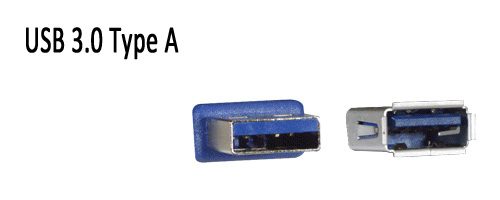

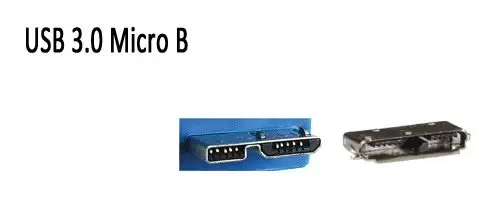

Keempat konektor tersebut merupakan yang paling umum digunakan di era USB 1.0/USB 1.1 dan USB 2.0. Selain keempatnya, terdapat juga Mini A dan Micro A yang tidak terlalu banyak digunakan. Type A dan Type B menggunakan 4 pin, sementara Mini B dan Micro B menggunakan 5 pin, dengan tambahan 1 pin digunakan untuk membedakan apakah kabel yang terpasang merupakan kabel USB On-the-Go atau kabel dari perangkat host. Untuk USB 3.0 dan USB 3.1, karena perbedaan jumlah pin, maka Type A, Type B, dan Micro B-nya menggunakan desain yang berbeda.

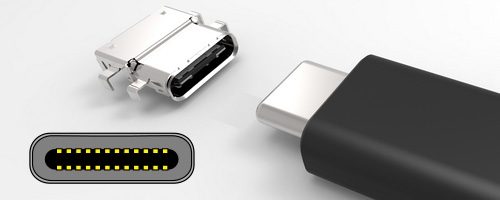

Sementara untuk USB Type C, konektor tersebut merupakan standar konektor baru, dengan ujung yang bisa dipasang bolak-balik di port. USB Type C sendiri sering diasosiasikan dengan USB 3.1 karena memang dikembangkan di waktu yang sama. Namun, hal ini tidak berarti USB Type C hanya mendukung standar USB 3.1 saja.

USB Type C dilengkapi dengan 24 pin, 12 pin di setiap sisinya, dengan pin-out yang bisa dikonfigurasi sesuai dengan spesifikasi standar USB 2.0 serta USB 3.0/USB 3.1. Hal itu membuat konektor ini sangat fleksibel, karena dengan satu bentuk yang sama bisa mengakomodasi standar yang berbeda. Selain itu, fleksibilitas USB Type C juga bisa ditunjukkan dengan kemampuannya mendukung beberapa standar lain dalam Alternate Mode-nya, di antaranya sebagai konektor untuk Display Port dan Thunderbolt 3.

Selain konektor-konektor standar tersebut, terdapat juga beberapa konektor non-standar yang dibuat khusus oleh beberapa produsen untuk perangkat besutan mereka dengan basis USB, walaupun mungkin saja tidak benar-benar mengikuti spesifikasi USB.
