Hands-On Motherboard ASRock X470 Taichi
Tampilan Fisik (Lanjutan)

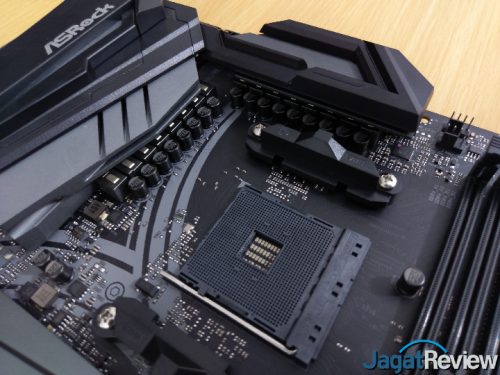

Heatsink Aluminum Alloy XXL yang terdapat pada area VRM motherboard ini tergolong besar dan memiliki surface area yang cukup luas. Desain yang digunakan ini cukup baik untuk membantu menahan panas dari VRM, terutama dengan adanya bantuan dari heatpipe yang terdapat di dalam heatsink VRM. Untuk VRM sendiri, motherboard ini menggunakan 16 phase, di mana 12 phase digunakan untuk CPU dan 4 phase digunakan untuk SOC. VRM Controller yang digunakan untuk motherboard ini adalah IR35201 yang berjalan pada konfigurasi (6+2).

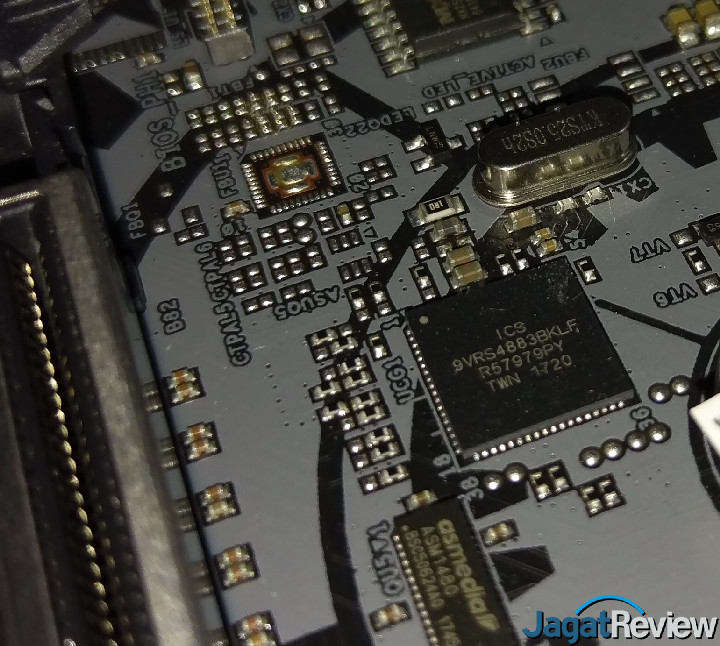

Fitur yang membuat ASRock X470 Taichi ini berbeda dengan kebanyakan motherboard X470 lainnya adalaah motherboard ini menawarkan fitur Hyper BCLK Engine II. Fitur ini mengizinkan pengguna untuk mengatur base clock/BCLK sistem. Tingkat presisi Hyper BCLK Engine II ini adalah 1MHz BCLK.

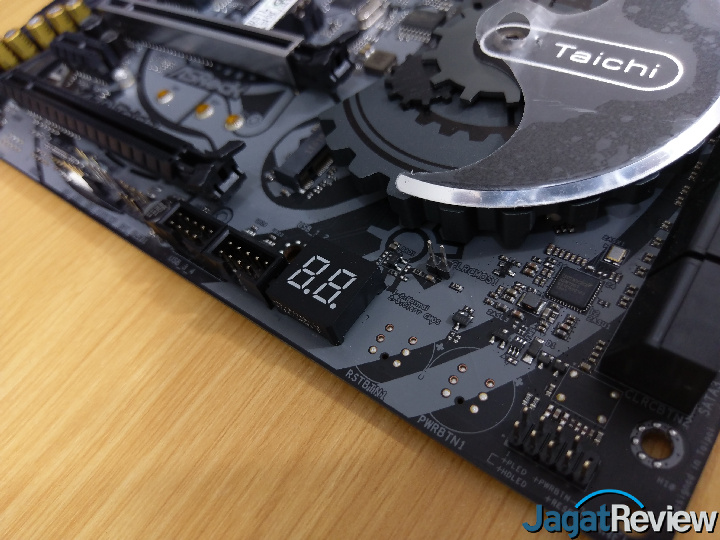

Sebagai motherboard kelas atas, X470 Taichi hadir dengan sebuah Debug LED Post Code. Fitur ini sangat berguna bagi user dalam membantu proses troubleshooting. Kode yang muncul bisa dicocokkan dengan tabel yang tersedia untuk mengetahui komponen apa yang menghambat proses booting sistem.

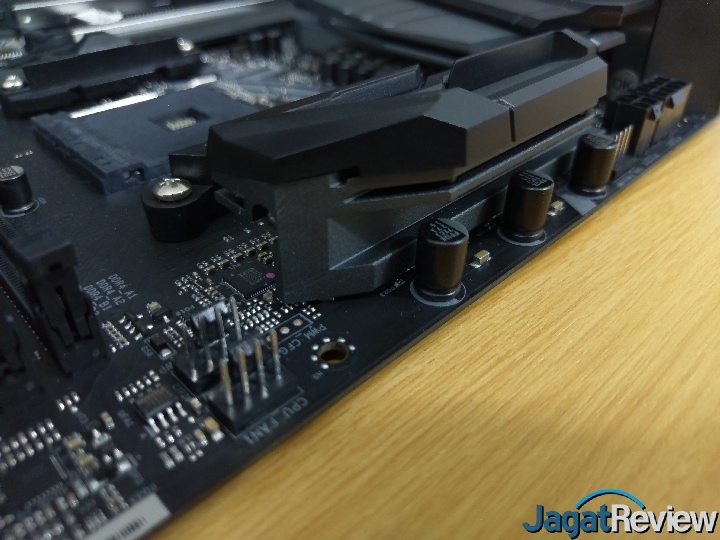

Motherboard ini menyediakan lima buah header 4-pin untuk fan. Dengan header 4-pin ini, Anda dapat menggunakan fan dengan mode PWM ataupun DC regulated. Jumlah fan header dan peletakan fan header untuk motherboard ini sudah tergolong cukup baik. Fan header tersebut terletak di: 1 di bagian kiri atas motherboard, 2 di tengah motherboard, 1 di sisi kanan motherboard dan 1 di bagian bawah motherboard.

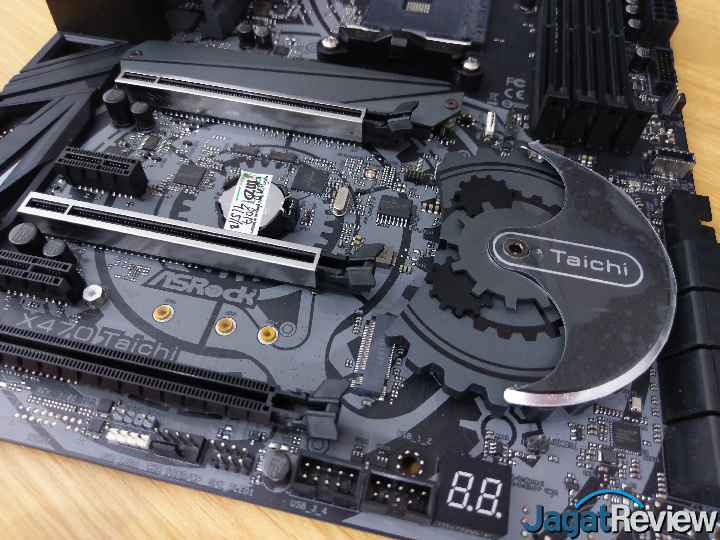

Di sisi slot ekspansi PCIe, motherboard ini memiliki slot ekspansi yang melimpah. Terdapat 3 slot PCIe x16 Gen 3, dengan konfigurasi x16 untuk slot pertama dan x8 untuk slot ke-2, dan x4 untuk slot ke-3; serta 2 slot PCIe x1. Di PCIe x16 slot 1 dan 2, ASRock juga memberikan PCIe Metal Shielding untuk memperkokoh slot PCIe untuk membantu menahan graphics card berukuran besar dan berat.

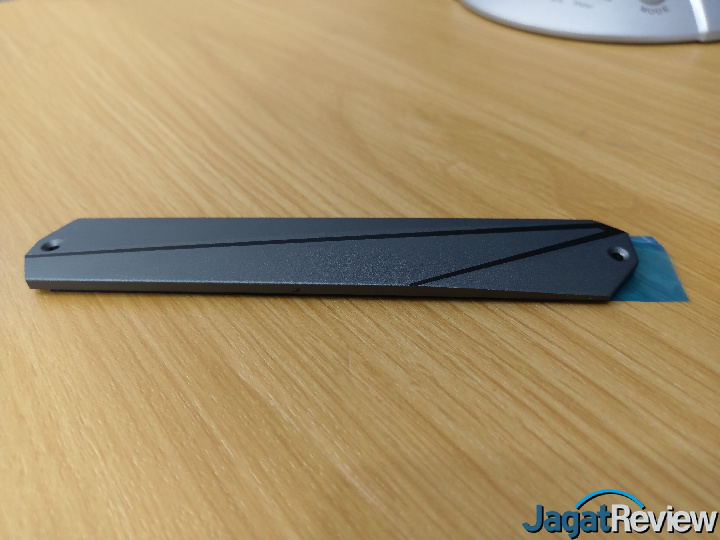

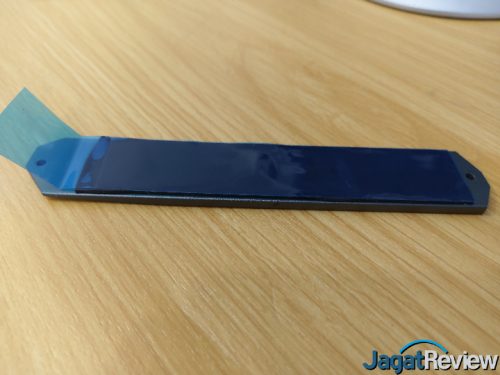

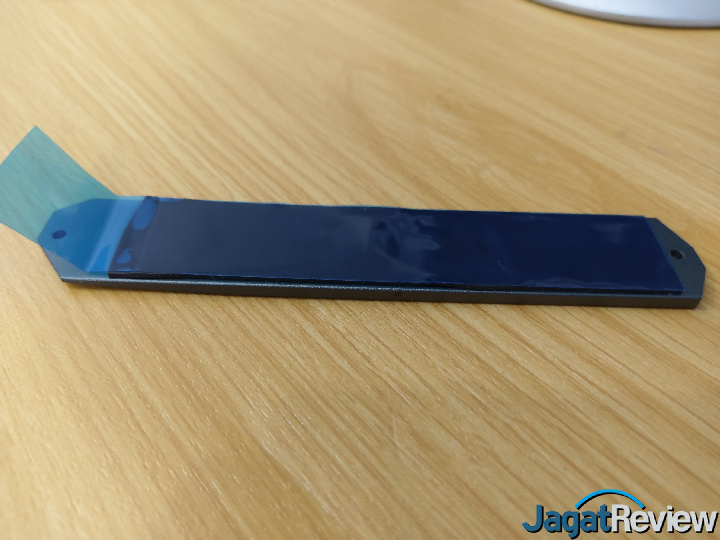

Untuk storage, ASRock X470 Taichi, tersedia 2 slot M.2 yang masing-masing akan berjalan pada kecepatan PCIe x4. Perbedaan keduanya adalah M.2 pertama akan langsung menggunakan jalur PCIe dari CPU, sedangkan untuk slot M.2 kedua akan menggunakan chipset X470. ASRock juga menyediakan sebuah heatsink M.2 yang menutupi seluruh bagian dari SSD M.2 yang akan Anda gunakan. Heatsink M.2 ini juga dilengkapi dengan thermal pad yang cukup tebal.

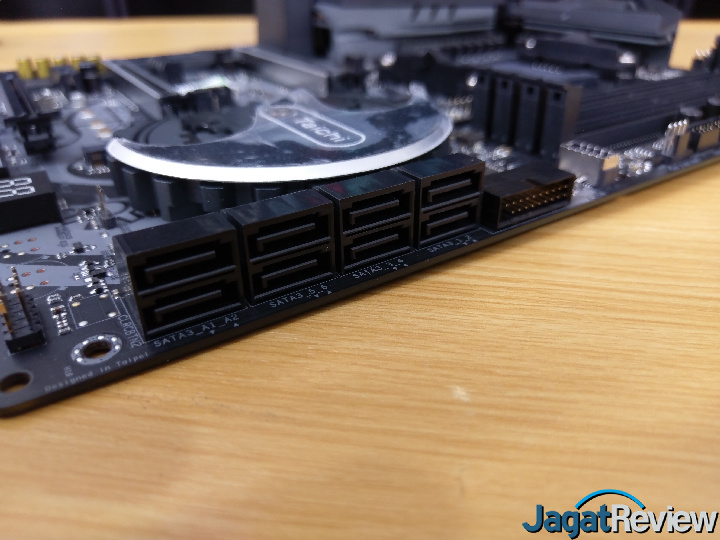

Untuk storage berbasis SATA, X470 Taichi memberikan 8 port SATA III 6Gbps dengan angle 90°. Untuk konektivitas I/O X470 Taichi juga memiliki 1 buah header front panel USB 3.1 Type C, 2 header USB 3.0, dan 2 buah header USB 2.0.

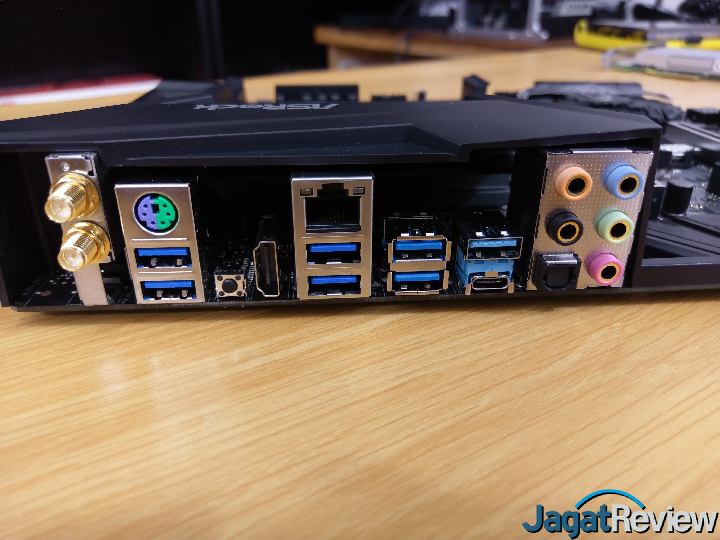

Untuk bagian back panel I/O, motherboard ini menwarkan berbagai jenis konektor berikut ini:
- 1x USB 3.1 Gen 2 Type A (port warna biru-muda)
- 1x USB 3.1 Gen 2 Type C
- 6x USB 3.1 Gen 1
- 1x Wi-Fi & Bluetooth Module
- 1x HDMI Out
- 1x Gigabit Ethernet
- 1x PS/2 Combo
- 1x Set Audio 7.1 Channel
- Clear CMOS button

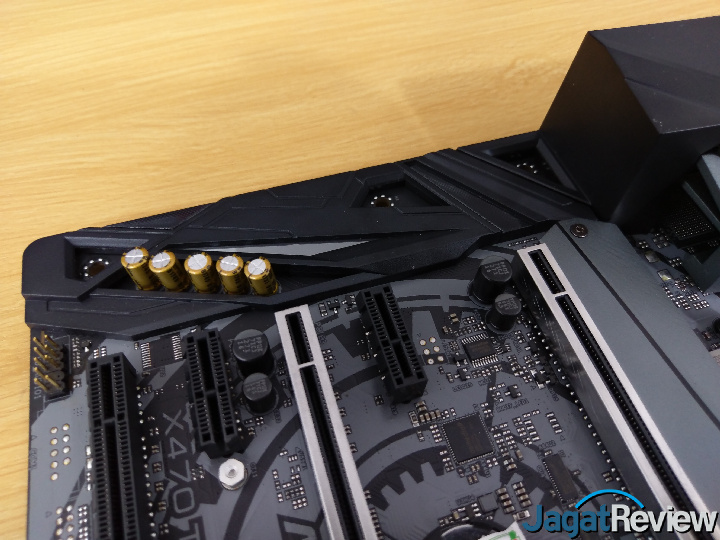

Untuk solusi audio, ASRock X470 Taichi menggunakan Purity Sound 4. Sistem audio tersebut dimotori chip ALC1220 120dB SNR. Dengan penggunaan chip tersebut, sistem on-board audio motherboard ini dapat dikatakan sangat mumpuni

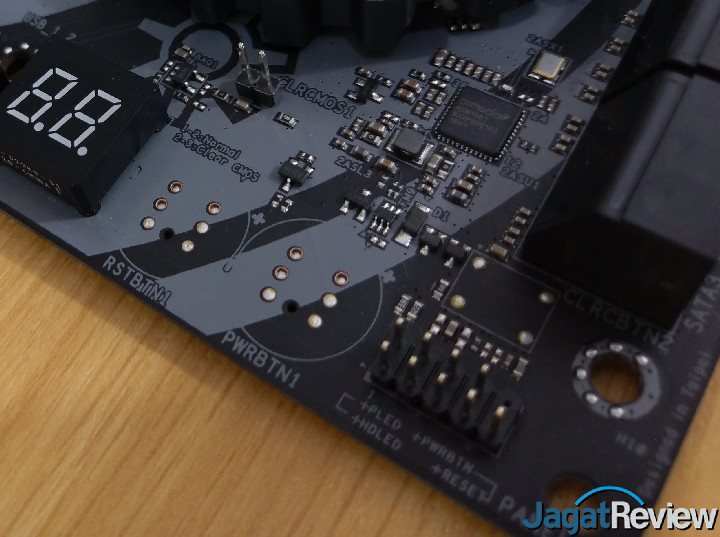

Hal yang sangat disayangkan dari motherboard ini secara fisik adalah tidak adanya tombol power & reset. Hadir sebagai motherboard high-end, sangat disayangkan motherboard ini harus hadir tanpa adanya power & reset button, terutama karena motherboard ini sebenatnya memiliki tempat yang memang secara khusus disediakan untuk meletakan power & reset button on-board.
ASRock X470 Taichi | |
CPU Support | AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge) |
CPU Socket | AM4 (PGA-1331) |
Chipset | AMD X470 |
Graphics Interface | 3x PCIe 3.0 x16 slot |
Display Interface | HDMI |
Memory Type | Dual Channel DDR4 |
Memory DIMM | 4 DIMMS |
Expansion Slot | 2x PCIe 3.0 x1 |
SATA/M.2 | 6 SATA III / 2 M.2 for SSD |
Audio | ALC1220-VB |
Form Factor | ATX |
