Review Gainward GTX 560 Phantom²: Dilengkapi HSF dengan Kipas Tersembunyi

Graphics Card

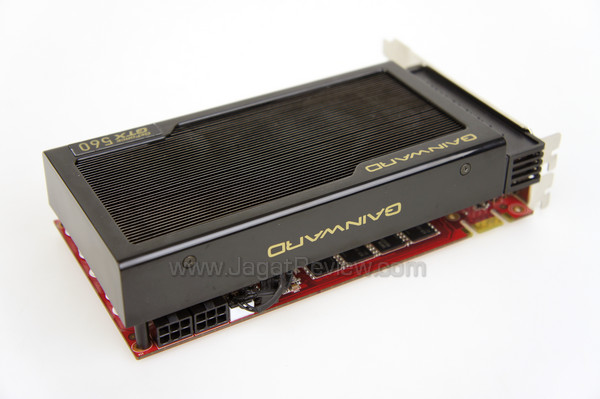

Inilah wujud graphics card Gainward GTX 560 Phantom². Nama “Phantom²” sendiri merujuk kepada HSF yang digunakan graphics card ini. Jika dilihat dari sisi luar, HSF Phantom terlihat seperti heatsink pasif tanpa kipas. Namun, jangan salah karena graphics card ini ternyata dilengkapi dua buah kipas. Lalu, di manakah letak kedua kipas tersebut?

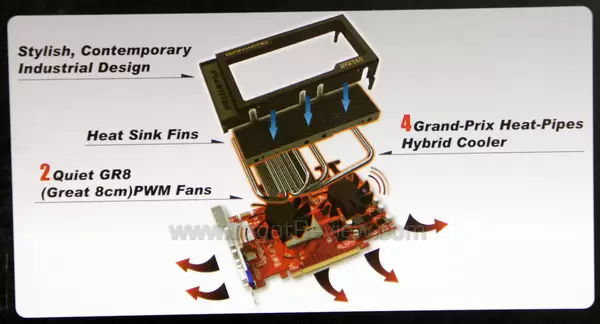

Di HSF Phantom, dua buah kipas dengan diameter masing-masing sebesar 8 cm diletakkan di bawah sirip-sirip aluminium. Posisi kipas seperti ini membuat metode pendinginan HSF Phantom berbeda dengan metode pendinginan HSF konvensional di mana kipas menghembuskan angin ke arah sirip-sirip aluminium. Di HSF Phantom, angin ditarik melewati sirip-sirip aluminium menuju kipas.

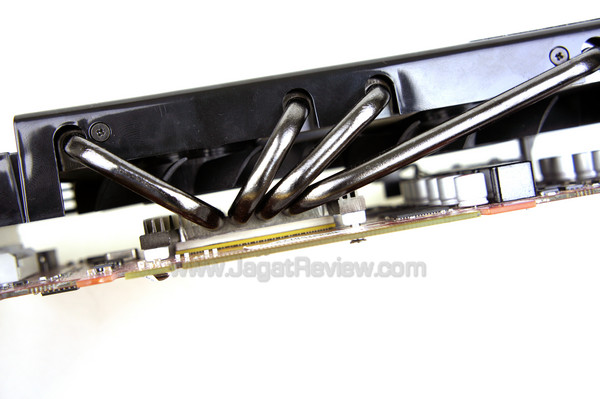

HSF Phantom dilengkapi empat buah heatpipe yang mengalirkan panas dari “baseplate” menuju sirip-sirip aluminium. Dari sisi ini juga terlihat ukuran ketebalan graphics card. Gainward GTX 560 Phantom² memiliki  ukuran ketebalan yang cukup besar sehingga akan menghabiskan tiga buah slot ekspansi di motherboard Anda.

Untuk mengukur temperatur kerja graphics card ini, kami menjalankan aplikasi Unigine Heaven 2.1 dan mendapatkan hasil seperti ini.

Gainward GTX 560 Phantom²

• Full-load: 79 °C (fan speed: Auto @50%)
• Idle: 31 °C (fan speed: Auto @30%)

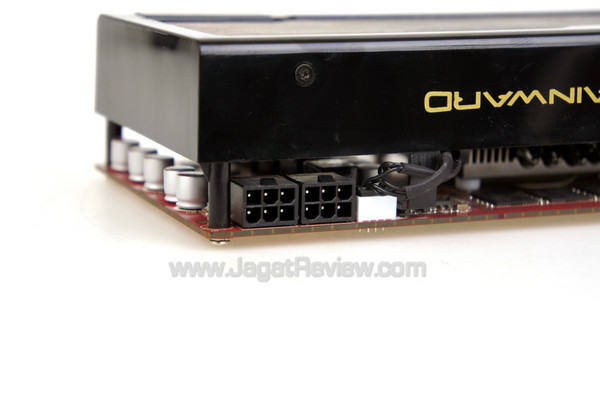

Asupan daya Gainward GTX 560 Phantom² diperoleh dari dua buah konektor power PCIe 6-pin. Siapkan power supply dengan keluaran daya minimal 450 Watt untuk dapat menggunakan graphics card ini. Posisi konektor power yang menghadap sisi samping graphics card akan memudahkan pengguna untuk memasang konektor power, terutama jika casing komputer berukuran sempit.

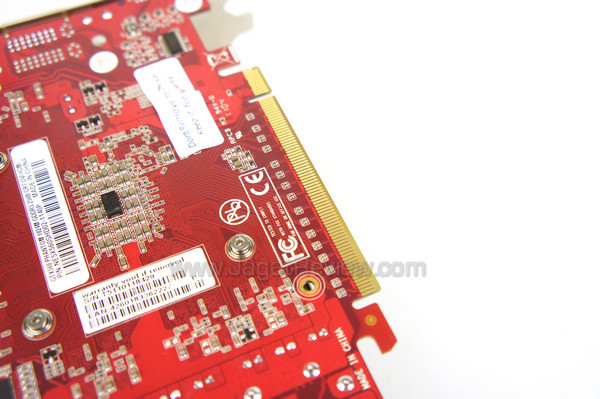

Konektor PCI Express x16 versi 2.0 bertanggung jawab sebagai “jalan raya” komunikasi data bagi Gainward GTX 560 Phantom². PCI Express x16 versi 2.0 mampu menyediakan bandwidth sebesar 64 Gbps bagi graphics card.

Gainward GTX 560 Phantom² dilengkapi sebuah konektor SLI untuk konfigurasi multi-GPU, maksimal, dengan menggunakan dua buah NVIDIA GTX 560.

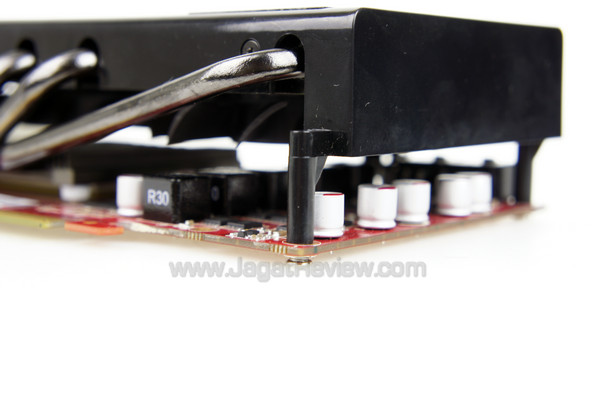

Area VRM graphics card yang memperlihatkan komponen-komponen yang digunakan graphics card ini seperti solid capacitor dan ferrite choke.

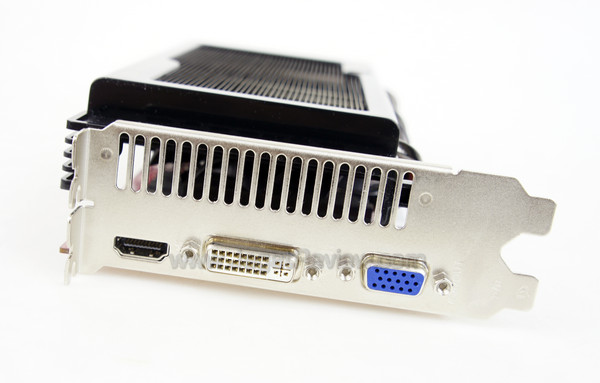

Konektor display yang disediakan oleh Gainward GTX 560 Phantom² terdiri dari:

• 1x D-Sub conector
• 1x Dual-link DVI-I connector
• 1x Full-size HDMI port

Cukup disayangkan Gainward GTX 560 Phantom² hanya menyediakan sebuah konektor Dual-link DVI. Hal ini membuat dua buah Gainward GTX 560 Phantom² tidak dapat digunakan untuk konfigurasi NVIDIA Surround/3DVision Surround. Gainward GTX 560 Phantom² harus dipasangkan dengan graphics card NVIDIA lainnya yang memiliki dua buah konektor Dual-link DVI jika Anda ingin menngunakan fitur tersebut.

Yang satu ini adalah penampakan Gainward GTX 560 Phantom² jika dilihat dari sisi atas dan bawah. Gambar dari sisi atas memperlihatkan dua buah kipas HSF Phantom yang tersembunyi di balik sirip-sirip aluminium.
