Review Gigabyte GeForce GTX 580 Super Overclock: Ramuan “Super” ala Gigabyte Untuk GF110

Kami sempat menemukan kesulitan saat ingin menekan switch ini saat graphics card sedang terpasang di slot PCIe karena terhalang HSF di atasnya. Akan tetapi posisi switch yang seperti ini tampaknya disengaja karena sebaiknya BIOS LN2 tidak digunakan pada pemakaian normal. Sedangkan pada saat melakukan extreme overclocking, switch ini lebih mudah dijangkau karena overclocker biasanya telah mengganti HSF standar dengan sistem pendinginan Liquid Nitrogen.

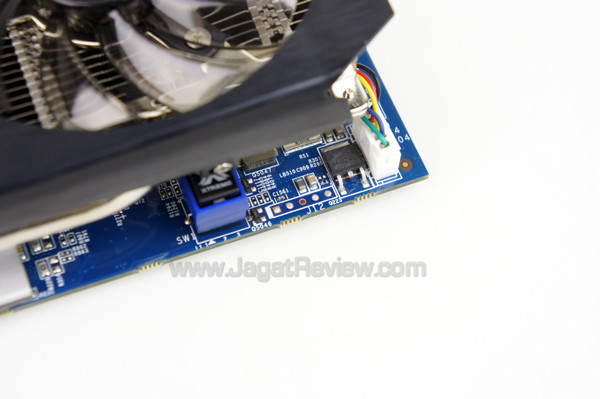

Tepat di sebelah switch Extreme Dual BIOS terdapat titik solder Voltage Read Point.

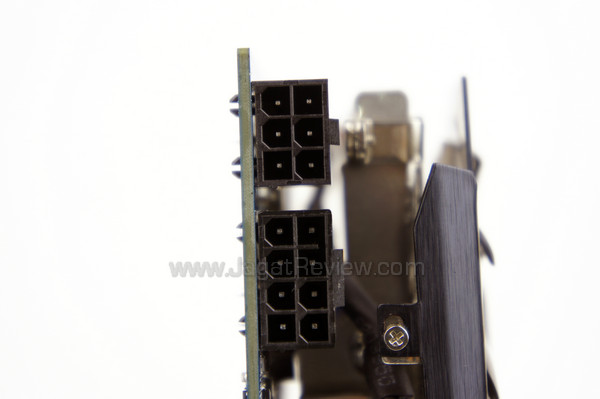

Asupan daya Gigabyte GTX 580 SOC diperoleh dari konektor power PCIe 8-pin dan 6-pin. Siapkan power supply dengan keluaran daya minimal 600 Watt untuk dapat menggunakan graphics card ini.

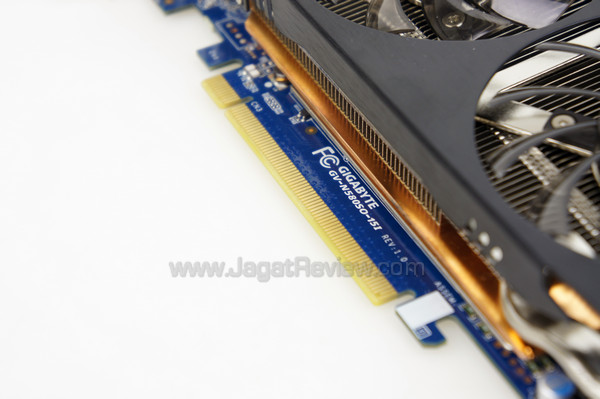

Konektor PCI Express x16 versi 2.0 bertanggung jawab sebagai “jalan raya” komunikasi data bagi Gigabyte GTX 580 SOC. PCI Express x16 versi 2.0 mampu menyediakan bandwidth sebesar 64 Gbps bagi graphics card.

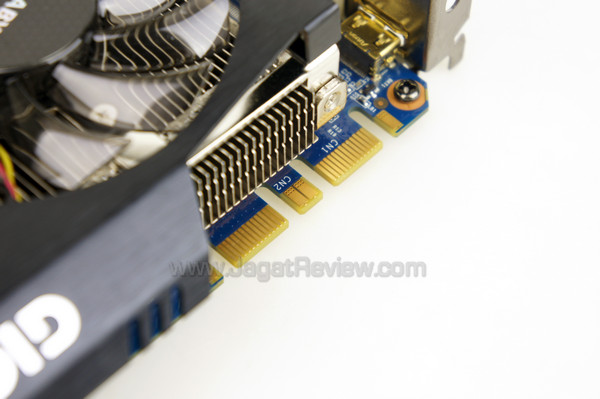

Gigabyte GTX 580 SOC dapat digabungkan dengan NVIDIA GTX 580 lainnya untuk menciptakan konfigurasi multi-GPU, 2-way atau 3-way SLI. Siapkan power supply dengan keluran daya lebih besar untuk menggunakan konfigurasi multi-GPU.

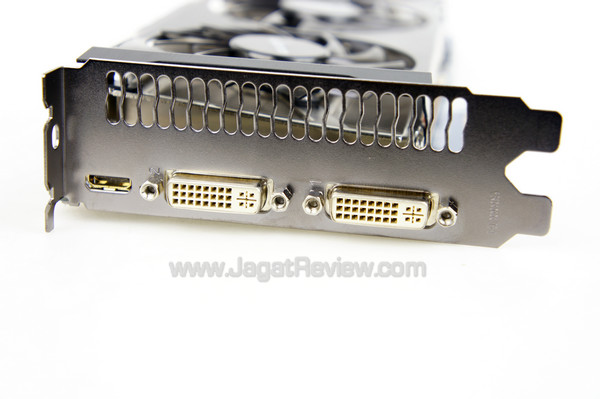

Konektor display yang disediakan oleh Gigabyte GTX 580 SOC terdiri dari:

• 2x Dual-link DVI-I connector.
• 1x mini-HDMI port.

Pengguna monitor dengan input HDMI dapat langsung menghubungkan graphics card ke monitor dengan kabel mini-HDMI to HDMI yang disertakan pada paket penjualan.

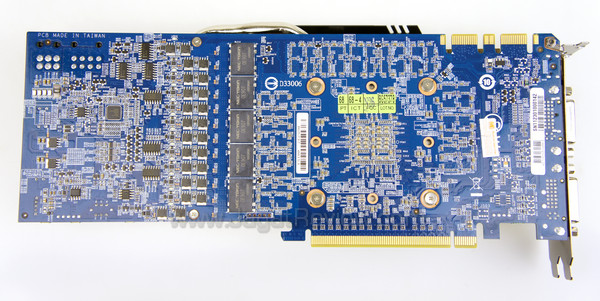

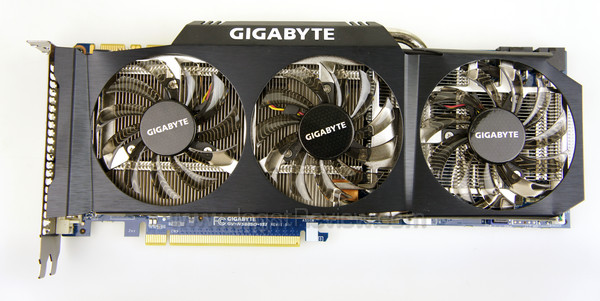

Sedangkan yang satu ini adalah penampakan Gigabyte GTX 580 SOC jika dilihat dari sisi atas dan bawah.

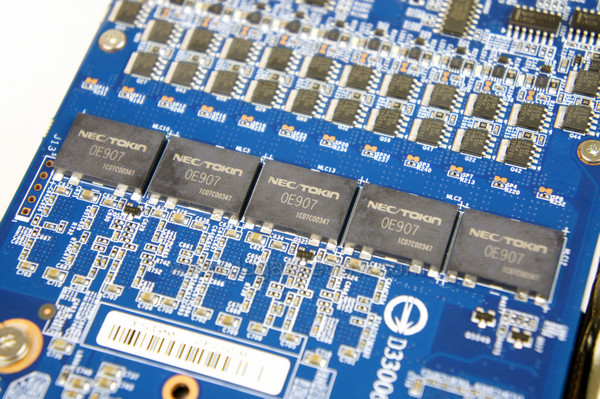

Gigabyte GTX 580 SOC dilengkapi lima buah chip Proadlizer NEC Tokin. Chip ini bertugas menyediakan aliran listrik yang bersih dan stabil bagi graphics card bahkan pada saat melakukan extreme overclocking.

Gigabyte GTX 580 SOC dilengkapi sekumpulan LED berwarna hijau pada sisi belakang PCB. LED ini akan menyala seluruhnya saat graphics card sedang bekerja dan hanya beberapa saja saat graphics card berada pada kondisi idle. Aplikasi Gigabyte OC Guru diperlukan agar feature ini dapat bekerja.
