Review Z77A-GD80: Motherboard Thunderbolt Pertama Dari MSI

Komponen

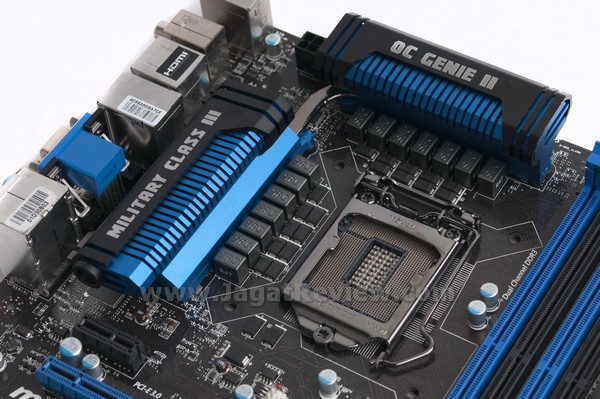

Di sekitar area socket terlihat cukup padat dengan komponen. Pada sisi kiri dan atas dari socket terlihat jajaran phase dan VRM. Choke yang digunakan pada board ini merupakan Super Ferrite Choke (SFC) yang merupakan bagian dari rangkaian komponen yang menjadi inti dari MILITARY CLASS III. MSI juga  menggunakan Hi-c CAP untuk bagian penting dari motherboard ini. Dengan ketahanan terhadap suhu kerja yang lebih tinggi, penggunaan komponen tersebut menjamin motherboard ini akan lebih stabil.

Sedangkan di bagian VRM, untuk memastikan bahwa VRM pada board  ini bekerja dalam kondisi optimal maka komponen ini didinginkan oleh sepasang pendingin pasif dalam bentuk heatpipe.

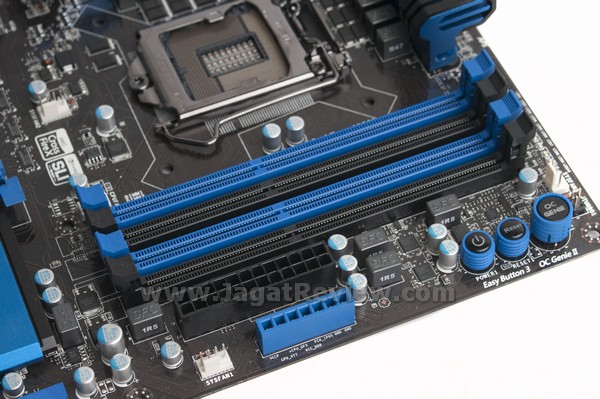

Memory slot yang disediakan oleh motherboard ini ada sebanyak 4 buah dalam konfigurasi dual channel. Kapasitas maksimal yang dapat ditampung adalah 32 GB. Pembedaan warna slot memory pada motherboard tentunya memudahkan pemasangan memory tanpa harus berkonsultasi pada buku panduan terlebih dahulu.

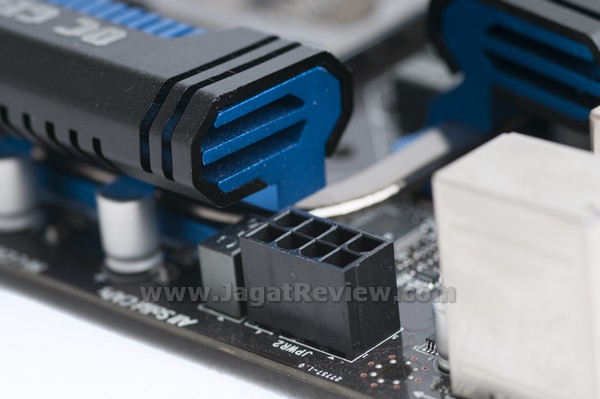

Power tambahan untuk board menggunakan sebuah konektor power 8 Pin.

BIOS

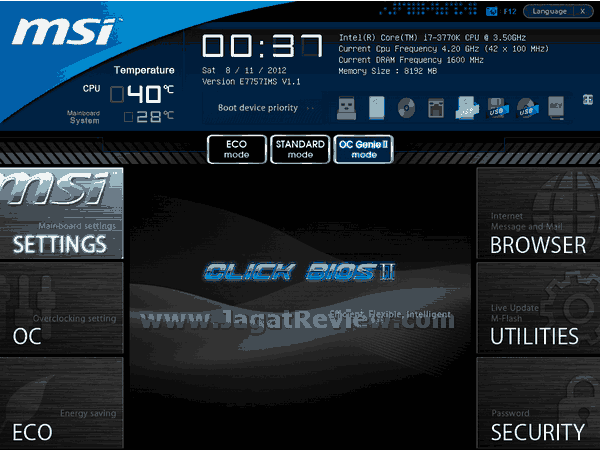

UEFI BIOS yang diberi nama ‘ClickBIOS II’ ini memiliki layout yang sama dengan kebanyakan motherboard MSI. BIOS ini menawarkan opsi tuning yang cukup banyak, fitur hardware-monitoring yang memadai, dan tentunya antarmuka yang lebih enak dipandang dibanding ClickBIOS versi I terdahulu.

Ada sedikit hal yang harus dibiasakan dari BIOS ini. BIOS ini menggunakan struktur tab disamping, berbeda dengan BIOS pada umumnya yang memakai struktur tab di atas.

Utility

 Control Center II

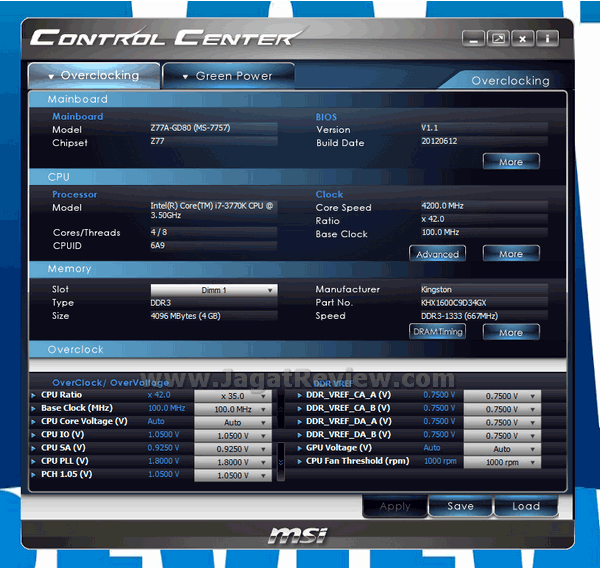

Salah satu software utility menarik yang patut disimak dari motherboard ini adalah MSI Control Center II (CC2). Software bawaan ini memberikan fungsi hardware monitoring (temperatur dan voltase) serta memberi pilihan untuk mengubah banyak sekali variabel sistem Anda dan pengubahan ini bisa dilakukan secara On-The-Fly pada sistem operasi!

Pengubahan yang bisa Anda lakukan antara lain :

• CPU Multiplier
• CPU BCLK (On-the-fly, per 0.1 mhz)
• Berbagai Tegangan (VCore, CPU SA, CPU IO, CPU PLL ,Vdimm, PCH Voltage, etc)
• Timing memori (per channel)
