Review Gigabyte Z77-UP4 TH: Motherboard Intel Ivy Bridge dengan 2 Port Thunderbolt

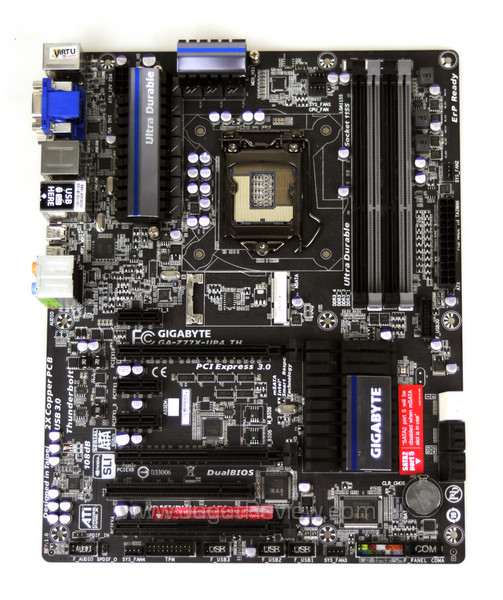

The Board

Ciri khas warna motherboard Gigabyte, hitam dominan dan abu-abu, kembali dihadirkan pada produk Z77-UP4 TH. Gigabyte Z77-UP4 TH menggunakan faktor bentuk ATX dengan ukuran 305 x 244 mm. Peletakan setiap komponen pada motherboard ini tergolong rapi dan teliti sehingga pemasangan sebuah komponen tidak akan menyulitkan pemasangan komponen lainnya.

Backpanel

Konektor pada backpanel I/O Gigabyte Z77-UP4 TH terdiri dari:

• 1 x PS/2 keyboard/mouse port
• 1 x D-Sub port
• 1 x DVI-D port
• 1 x HDMI port
• 6 x USB 3.0/2.0 ports
• 2 x Thunderbolt ports
• 1 x RJ-45 port
• 1 x Optical S/PDIF Out connector
• 5 x Audio jacks

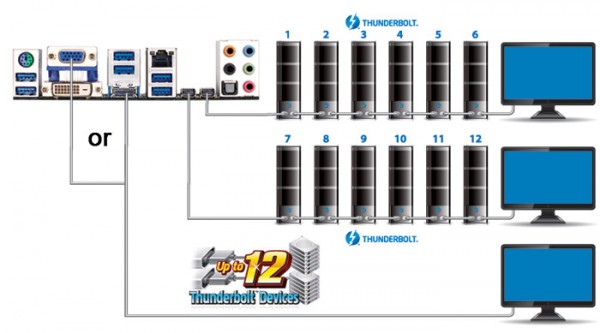

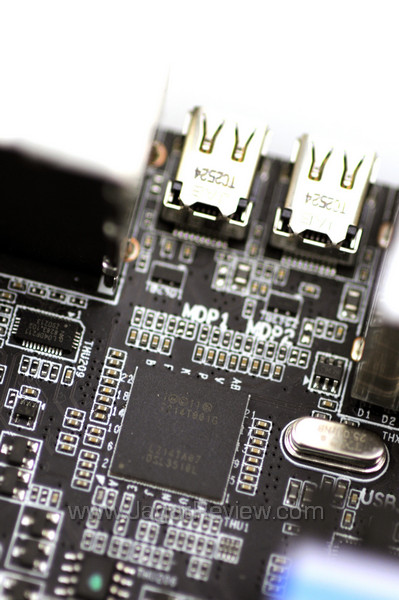

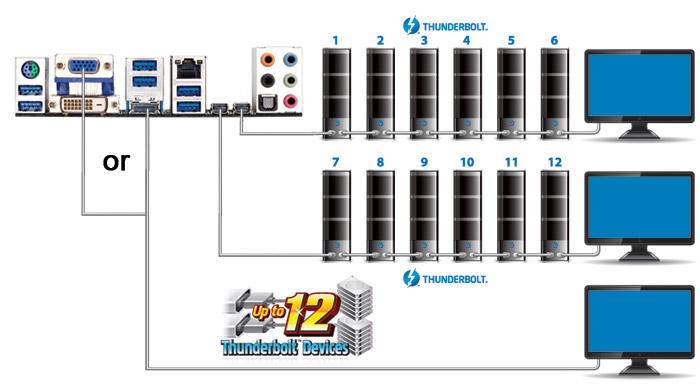

Solusi audio dan network motherboard ini diakomodir chip Realtek ALC892 dan RTL8111. Sementara itu, port USB 3.0 pada backpanel 2 di antaranya diakomodir chip Intel Z77 dan 4 buah lainnya diakomodir chip VIA VL800. Sedangkan untuk output ke monitor dapat menggunakan konektor D-Sub, DVI, HDMI, atau melalui salah satu port Thunderbolt (monitor dengan input Thunderbolt atau mini-Display Port). Berbeda produsen lain, Gigabyte Z77-UP4 TH menyediakan 2 buah port Thunderbolt yang diakomodir sebuah chip Intel DSL3510L. Meskipun terdapat 2 buah port Thunderbolt, bandwidth yang disediakan tetap sebesar 10 Gbps (5 Gbps per port). Tidak hanya itu, besar bandwidth tersebut juga bergantung pada sebanyak apa perangkat yang menggunakan slot PCIe dan PCI. Dua buah port tersebut dapat dihubungkan dengan, maksimal, 12 perangkat storage eksternal Thunderbolt dan 2 buah perangkat display (daisy chain).

PCI Express/PCI Slot

Slot ekspansi pada Gigabyte Z77-UP4 TH terdiri dari:

• 1 x PCIe 3.0/2.0 x16 (Run @x16)
• 1 x PCIe 3.0/2.0 x16 (Run @x8)
• 1 x PCIe 3.0/2.0 x16 (Run @x4)
• 3 x PCIe 2.0 x1
• 1 x PCI

Motherboard ini mendukung konfigurasi multi-GPU CrossfireX dan SLI dengan, maksimal, 3 buah graphics card. Melihat jarak antar slot PCIe x16, multi-GPU dengan 2 buah graphics card dapat menggunakan graphics card dengan ketebalan 3 slot dan 2 slot jika menjalankan dengan 3 buah graphics card. Tentu saja memasang graphics card dua slot pada slot PCIe x16 paling bawah dapat berakibat kesulitan mengakses header di sebelahnya.

SATA

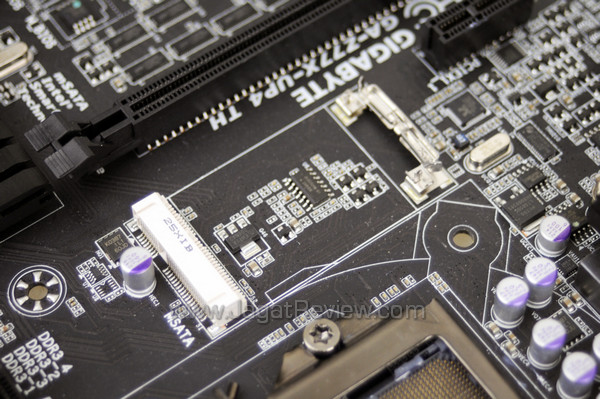

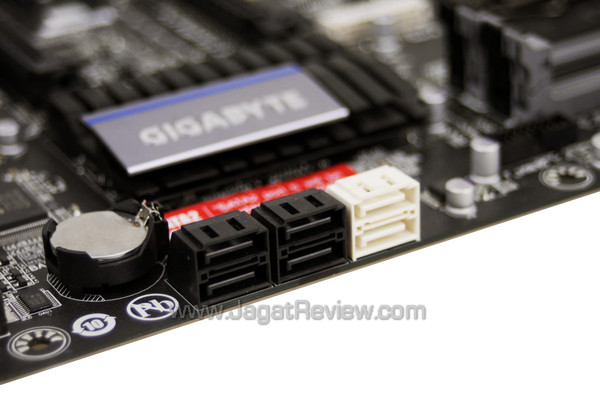

Gigabyte Z77-UP4 TH menyediakan 2 buah port SATA 6Gbps (putih) dan 4 buah port SATA 3Gbps (hitam). Semua port SATA tersebut diakomodir oleh chipset Intel Z77. Selain port SATA, motherboard ini juga menyediakan sebuah port mSATA untuk perangkat storage seperti SSD. Jika port ini digunakan akan mengakibatkan port SATA2_5 tidak dapat digunakan.

Headers

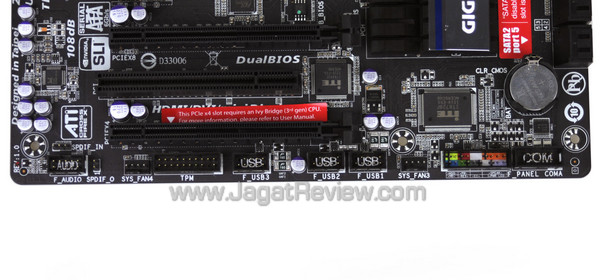

Header internal pada Gigabyte Z77-UP4 TH terdiri dari (kiri ke kanan):

• 1 x Front Panel Audio header
• 1 x S/PDIF In header
• 1 x S/PDIF Out header
• 1 x Trusted Platform Module (TPM) header
• 3 x USB 2.0/1.1 headers
• 1 x Front Panel header
• 1 x COM port connector
