Extreme Overclocking dengan Gigabyte Z77X-UP7

Fitur Overclocking (Lanjutan)

Direct PCIe x16 Slot

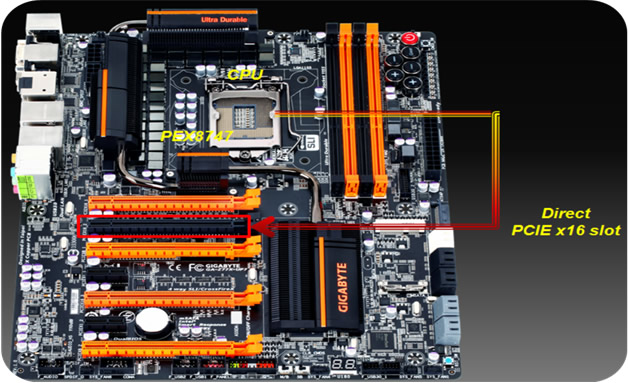

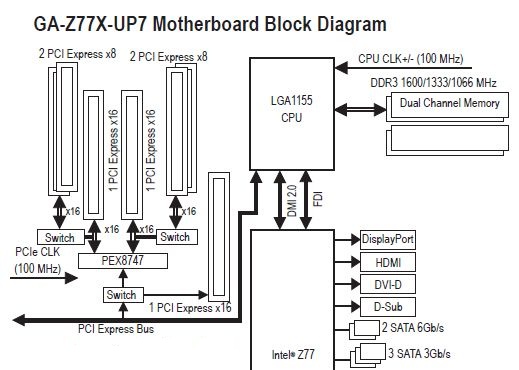

Pada Gigabyte Z77X-UP7, Gigabyte menggunakan sebuah PCIe Gen3 Switch PLX PEX 8747, yang memberikan dukungan untuk penggunaan Multi-GPU hingga 4-way (dengan konfigurasi lane PCIe 8x 8x 8x 8x). Sayangnya penggunaan PEX 8747 ini dipercaya bisa memberi penalti performa kecil pada skenario single-GPU (sekitar 0.5 – 1 %), karena adanya latency tambahan dari GPU ke PCIe Controller yang ada di CPU. Untuk mengatasi hal ini, Gigabyte memberikan sebuah ‘Direct PCIe 16x Slot’ yang langsung tersambung ke PCIe Controller pada CPU, memberikan performa terbaik untuk skenario Single GPU namun tetap fleksibel untuk mendukung mode 4-Way Multi-GPU.

Perbedaan performa dari PCIe slot berwarna orange dan hitam ini dapat anda lihat pada uji 3DMark2003 Single GPU.



Ekstra Power untuk PCIe

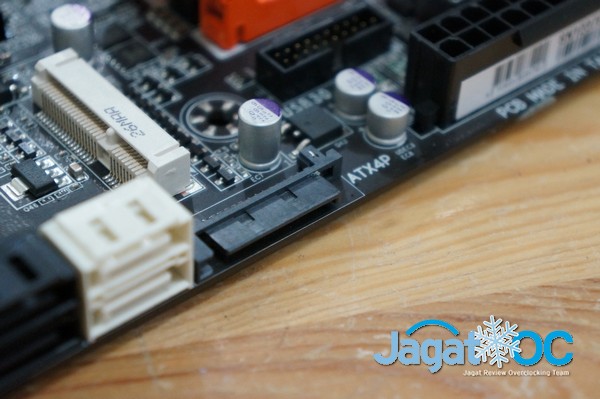

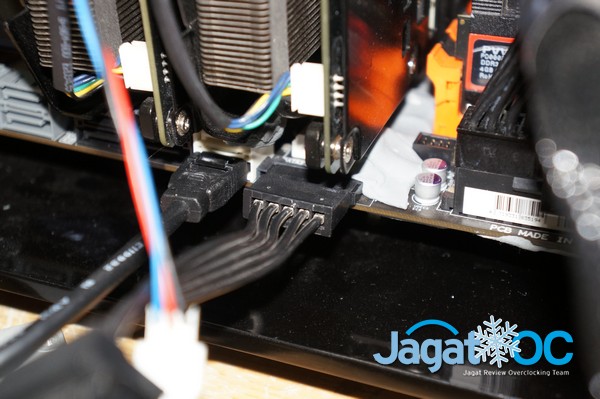

Gigabyte memberikan sebuah konektor power tambahan untuk menjamin kestabilan PCIe Power pada saat mode multi-GPU digunakan. Konektor ini berupa Konektor power SATA



Software Gigabyte TweakLauncher(GTL)

Gigabyte mempunyai sebuah Software untuk membantu tuning on-the-fly pada OS, bernama Gigabyte Tweak Launcher(GTL).



Persiapan Extreme Overclocking

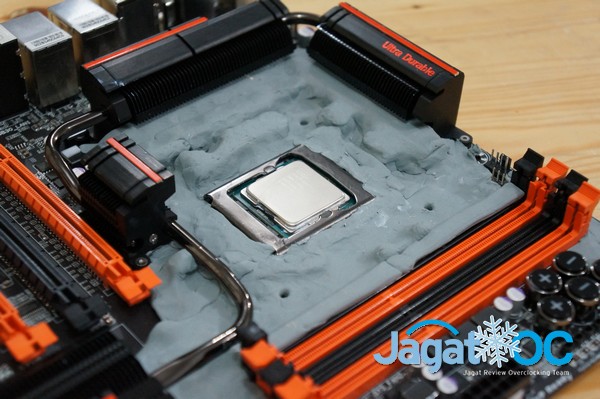

Untuk menyiapkan motherboard ini sebelum melakukan extreme overclocking, kami meng-insulasi motherboard menggunakan kneaded eraser, supaya komponen di sekitar CPU tidak rusak / gagal beroperasi karena kondensasi.

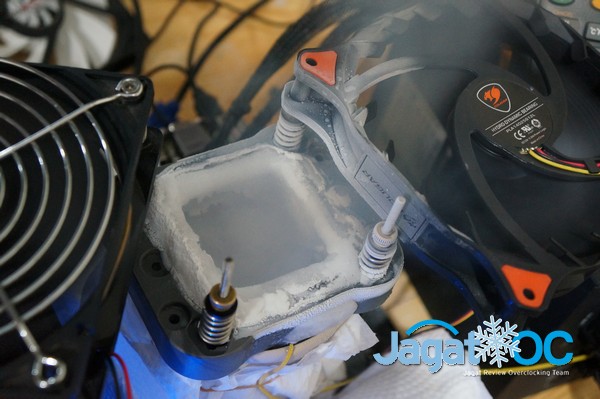

Berikutnya, sistem dinyalakan, dan CPU didinginkan ke suhu sekitar -100, dan kami mulai melakukan setting awal pada BIOS.



Setting BIOS

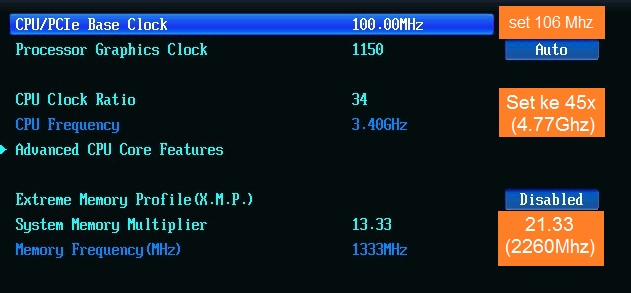

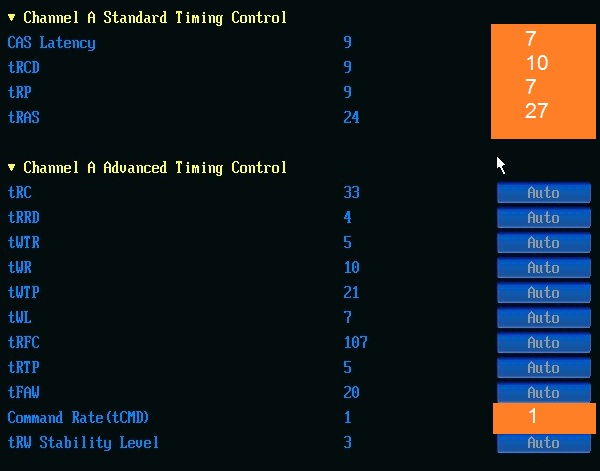

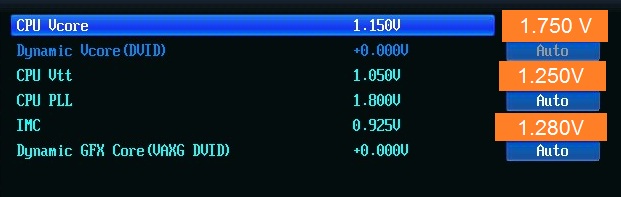

Berikut adalah setting awal BIOS yang kami gunakan. PERHATIAN: Tingkat Voltase yang digunakan disini SANGAT BERBAHAYA dan BISA MERUSAK CPU jika tidak dilakukan dalam keadaan suhu sangat dingin (setidaknya -100 C)

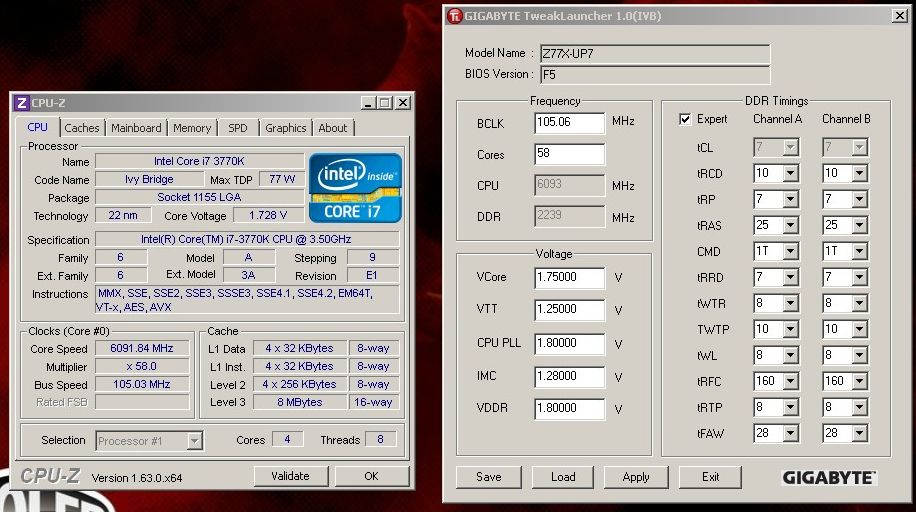

Setelah sistem sukses melakukan booting, kami melakukan fine-tuning pada sistem Operasi dengan software Gigabyte Tweak Launcher(GTL).
