Review Biostar Hi-Fi Z87X 3D: Motherboard Z87 Murah dengan Feature Audio Lengkap

The Board

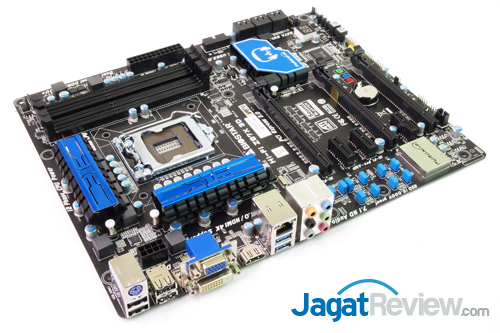

Biostar Hi-Fi Z87X 3D tampil elegan dengan color scheme warna hitam dan selingan warna biru pada beberapa komponen. Motherboard ini menggunakan faktor bentuk ATX dengan ukuran 305 x 244 mm. Dengan area PCB seluas itu, Biostar tetap mampu memberikan tata letak komponen baik dimana hal ini membuat pemasangan sebuah komponen tidak menyulitkan pemasangan komponen lainnya.

Backpanel

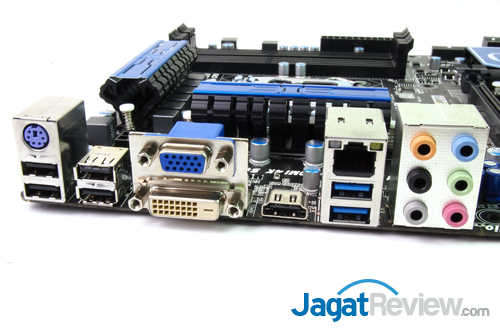

Backpanel I/O port Biostar Hi-Fi Z87X 3D terdiri dari:

• 1 x PS/2 Keyboard
• 2 x USB 3.0 Port
• 4 x USB 2.0 Port
• 1 x HDMI Connector
• 1 x DVI Connector
• 1 x VGA Port
• 1 x RJ-45 Port
• 6 x Audio Connector

Untuk output display dari iGPU Intel, Biostar memberikan 3 tipe konektor display dimana akan memberikan kebebasan bagi pengguna untuk memilih tipe perangkat display yang akan digunakan.

Solusi audio motherboard ini diakomodir oleh chip Realtek yaitu ALC898 dengan dukungan 8-channel audio. Chip Realtek yaitu RTL8111F, juga digunakan untuk menyajikan solusi Gigabit LAN.

Port USB 3.0 dan USB 2.0 pada backpanel, seluruhnya diakomodir oleh chipset Intel Z87.

Expansion Slots

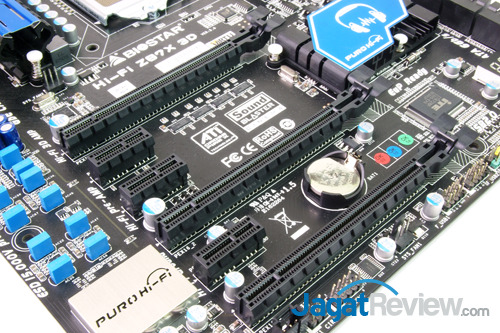

Biostar Hi-Fi Z87X 3D menyediakan slot ekspansi sebagai berikut:

• 2 x PCIe x16 3.0 (Run @x16; Run @x8 On Crossfire)
• 1 x PCIe x16 2.0 (Run @x4)
• 3 x PCIe x1 2.0 (Run @x1)

Motherboard ini hanya mendukung konfigurasi multi-GPU CrossfireX dengan dukungan maksimal hingga 3 buah graphics card. Biostar memberikan ruang lapang di antara slot PCIe x16 pertama dan kedua sehingga memungkinkan pengguna menggunakan graphics card dengan ketebalan 3 slot saat menjalankan konfigurasi multi-GPU. Tidak hanya itu, dengan jarak seperti itu juga membuat graphics card pertama dapat bernafas lebih lega saat konfigurasi multi-GPU digunakan.

Storage

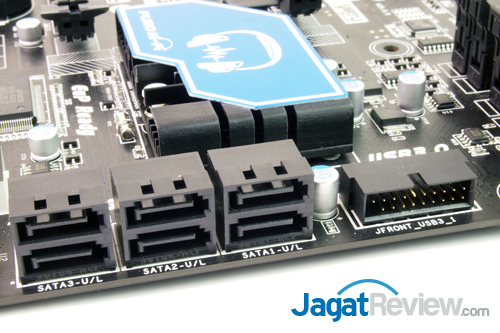

Biostar Hi-Fi Z87X 3D menyediakan 6 buah port SATA 6Gbps yang semuanya diakomodir chipset Intel Z87. Di sebelah kanan port SATA terdapat USB 3.0 header untuk ekstra dua port USB 3.0 di sisi depan casing. Cukup disayangkan, Biostar tidak memaksimalkan kemampuan chipset Intel Z87 yang mampu mengakomodir enam port USB 3.0.

Header Dan Onboard Button

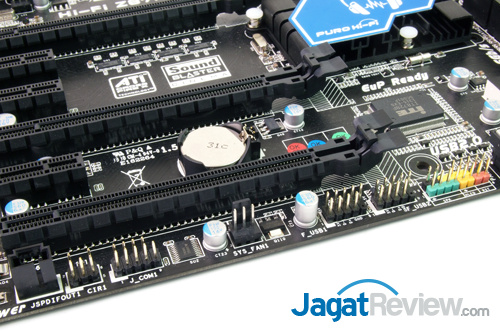

Biostar H-Fi Z87X 3D menyediakan internal header sebagai berikut:

• 1 x S/PDIF-OUT Header
• 1 x CIR Headerder
• 1 x Serial Header
• 2 x USB 2.0 Header
• 1 x Front Panel Header

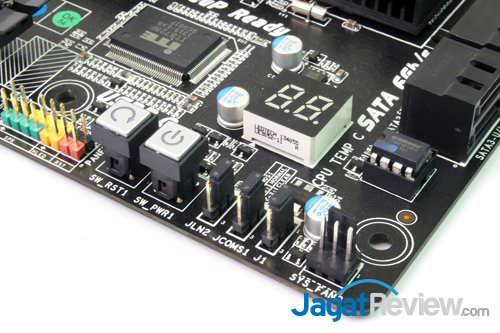

Di sudut kanan bawah motherboard dapat dijumpai tombol Power On dan Reset untuk memudahkan pengoperasian di luar casing. Terdapat pula Debug LED untuk deteksi masalah sistem dengan cepat. Tidak hanya itu, Debug LED tersebut akan menampilkan temperatur prosesor saat sistem operasi sudah berjalan.
