Overclocking dengan ASRock Z87 Extreme4

Spesifikasi Testbed dan Skenario Pengujian (Aircooling)

Sebagai awal dari rangkaian uji overclocking kami, kami mencoba melakukan overclocking dengan masih menggunakan pendingin udara/aircooling.  Kami juga akan menguji berbagai overclocking profile/preset yang diberikan ASRock Z87 Extreme4 untuk memudahkan proses overclocking. Adapun spesifikasi sistem yang kami gunakan adalah sebagai berikut:

Processor:	Intel 4th Generation ‘Haswell’ Core I7 4770K

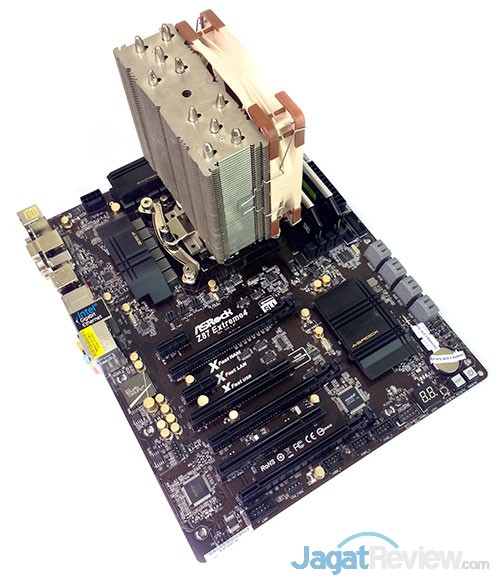

Motherboard:	ASRock Z87 Extreme4
Memory:	Corsair Vengeance Pro Series
	2×4 GB 2133 MHZ (CL9-11-11-31) 1.65V Rev 5.29
VGA:	Intel HD Graphic 4600 (terintegrasi)
Storage:	Corsair Neutron GTX 120 GB
Power Supply:	Corsair AX850 W
Operating System:	Windows 7 Ultimate 64-Bit SP 1
HSF:	Noctua NH-U12S

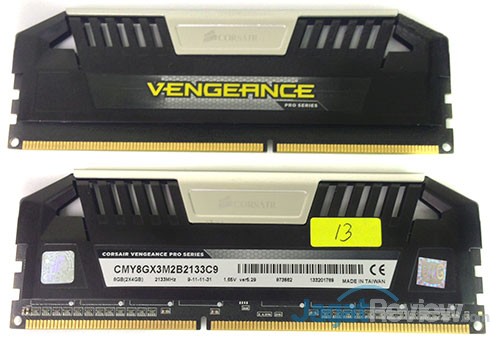

RAM dan label XMP pada RAM: Meski pengujian kami lakukan pada motherboard berharga terjangkau, kami menggunakan Core i7-4770K untuk lebih ‘menyiksa’ komponen regulator daya pada ASRock Z87 Extreme4. Tentunya jika motherboard ini bisa menangani suplai daya kepada Core i7-4770K dengan baik, ia akan dengan mudah menangani prosesor lain dibawahnya. Sebagai catatan khusus, RAM kami memiliki rating XMP pada DDR3-2133Mhz, dan kecepatan itulah yang akan kami pakai pada semua pengujian profil overclocking, kecuali profil overclockingnya men-setting kecepatan memori sendiri.

Benchmark

Untuk melihat peningkatan performa saat overclocking dilakukan, kami akan menguji sistem dengan berbagai benchmark sintetis. Benchmark yang kami gunakan sebagai berikut:

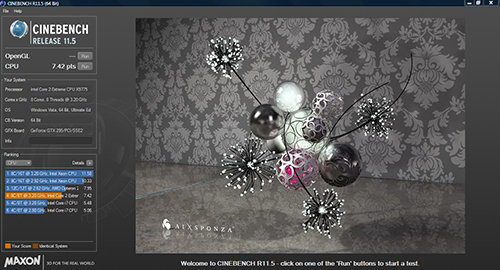

Cinebench 11.5 & Cinebench R15

Kedua Benchmark ini mensimulasikan sebuah proses rendering gambar 3D. Yang dibebani oleh benchmark ini adalah prosesor, dan sebagian kecil memori. Cinebench R11.5 merupakan versi lama, namun masih kami gunakan karena pengujian ini masih kami gunakan sebagai acuan performa pada prosesor generasi ini.

HWBOT Prime

Benchmark HWBOT Prime yang dibuat oleh situs overclocking www.hwbot.org ini merupakan sebuah multithreaded CPU benchmark yang akan melakukan sejumlah perhitungan akan bilangan prima. Benchmark ini memakan waktu singkat(kurang dari 30 detik), dan semakin besar angka yang ditampilkan berarti CPU anda semakin kencang.

3DMark 11(Physics Score dan Graphics Score)

3DMark11 merupakan sebuah 3D Benchmark berbasiskan API DirectX 11. Ada beberapa skor yang diberikan oleh benchmark ini, antara lain

• 3DMark 11 Graphics Score : Merupakan hasil skor yang menunjukkan kemampuan GPU pada sistem dalam me-render 4(empat) buah game Test. Skor ini hampir tidak dipengaruhi CPU(Kecuali pada penggunakan GPU high-end atau Multi-GPU)
• 3DMark 11 Physics Score merupakan hasil dari pengukuran 3Dmark11 akan kecepatan CPU dan RAM dalam memproses simulasi perhitungan physics dengan Bullet Open Source Physics Library. Skor ini hampir tidak dipengaruhi oleh GPU.
• 3DMark 11 Score (atau Total Score): Merupakan hasil perhitungan keseluruhan, akumulasi dari Graphics Score, Physics Score, dan Combined Score.

Pada praktik overclocking ini kami akan banyak menggunakan Physics Score untuk menguji kecepatan CPU dan RAM, lalu Graphics Score untuk menguji kecepatan GPU(dalam hal ini, IGP Intel HD 4600).

Baseline Default

Pada setiap praktik overclocking yang kami lakukan, kami akan selalu menyertakan nilai pada keadaan default dari setiap sistem yang diuji. Tentu saja tujuannya untuk melihat seberapa jauh peningkatan kinerja yang didapat setelah melakukan overclocking. *klik untuk memperbesar*

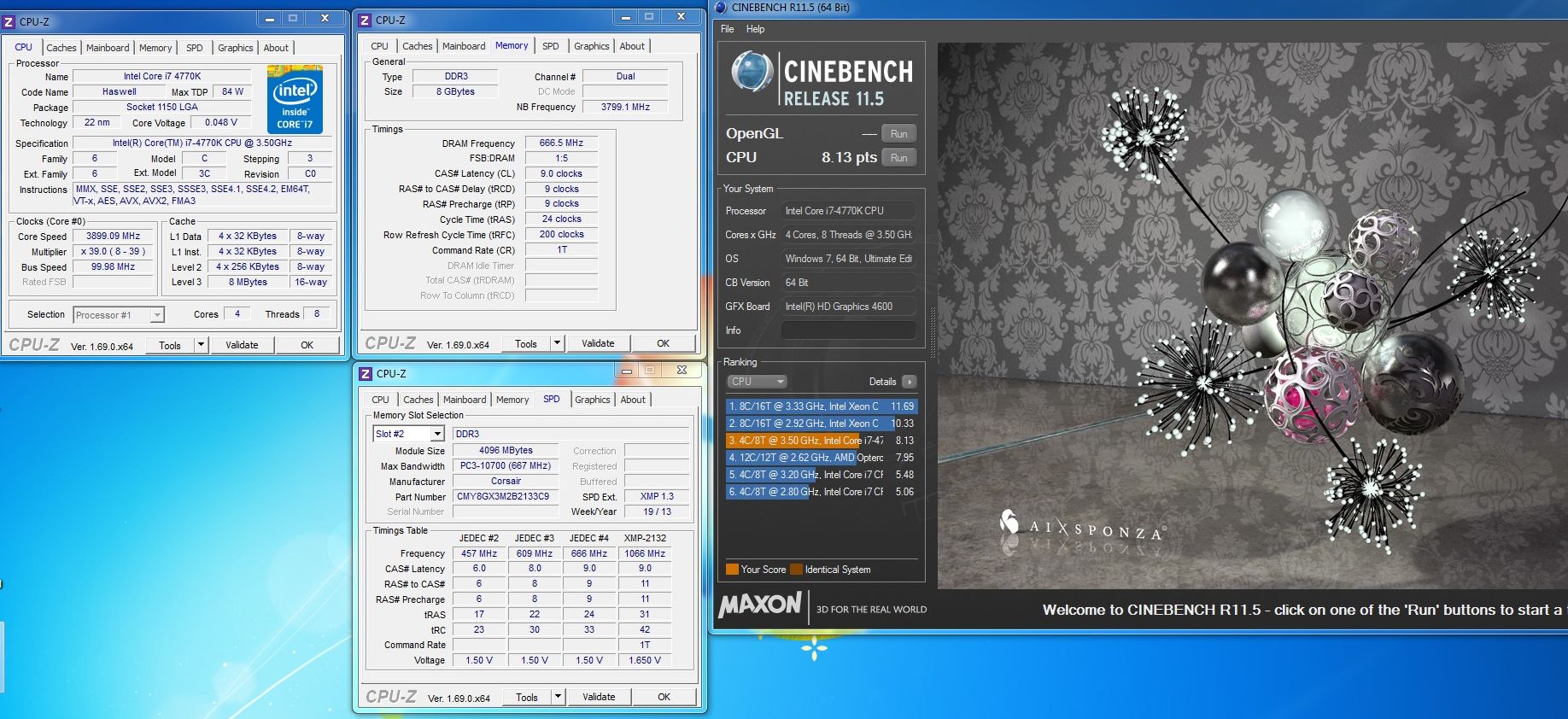

Cinebench R11.5

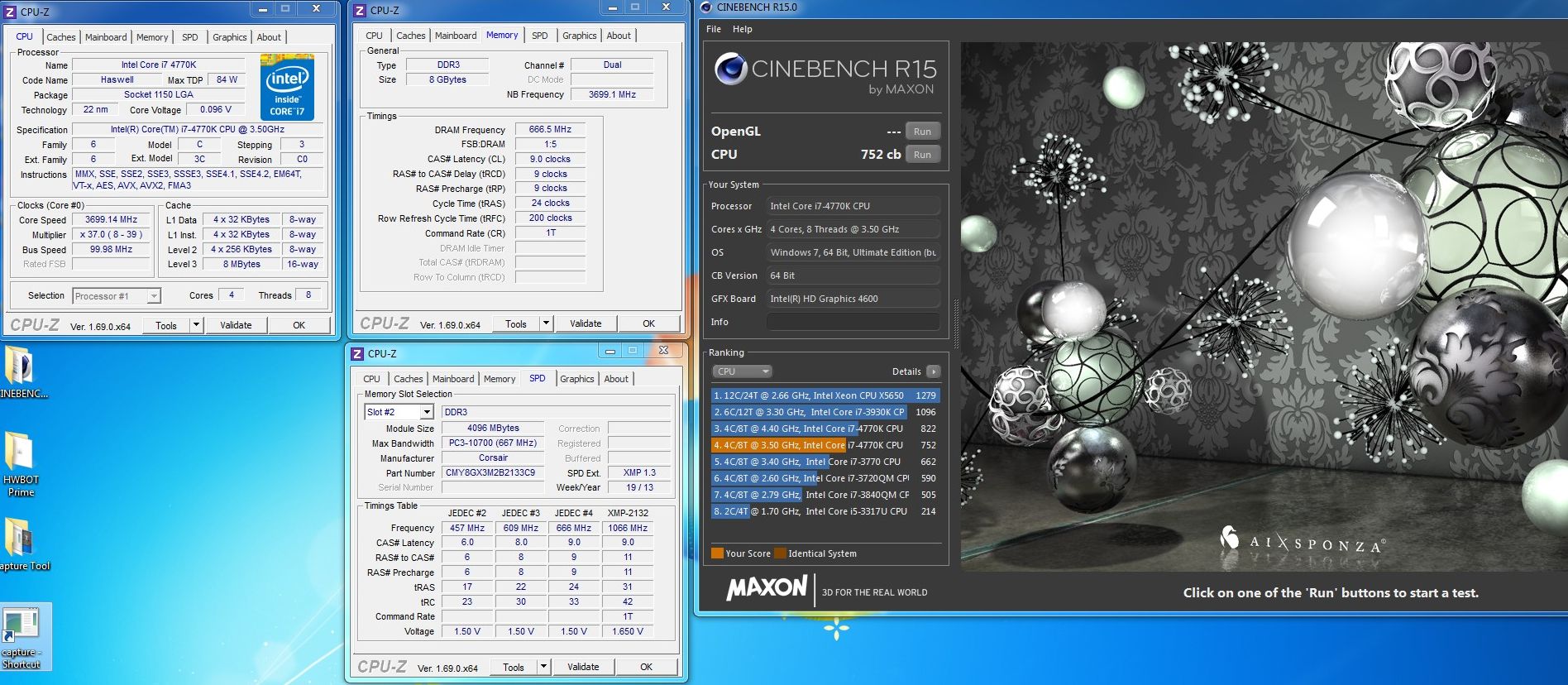

Cinebench R15

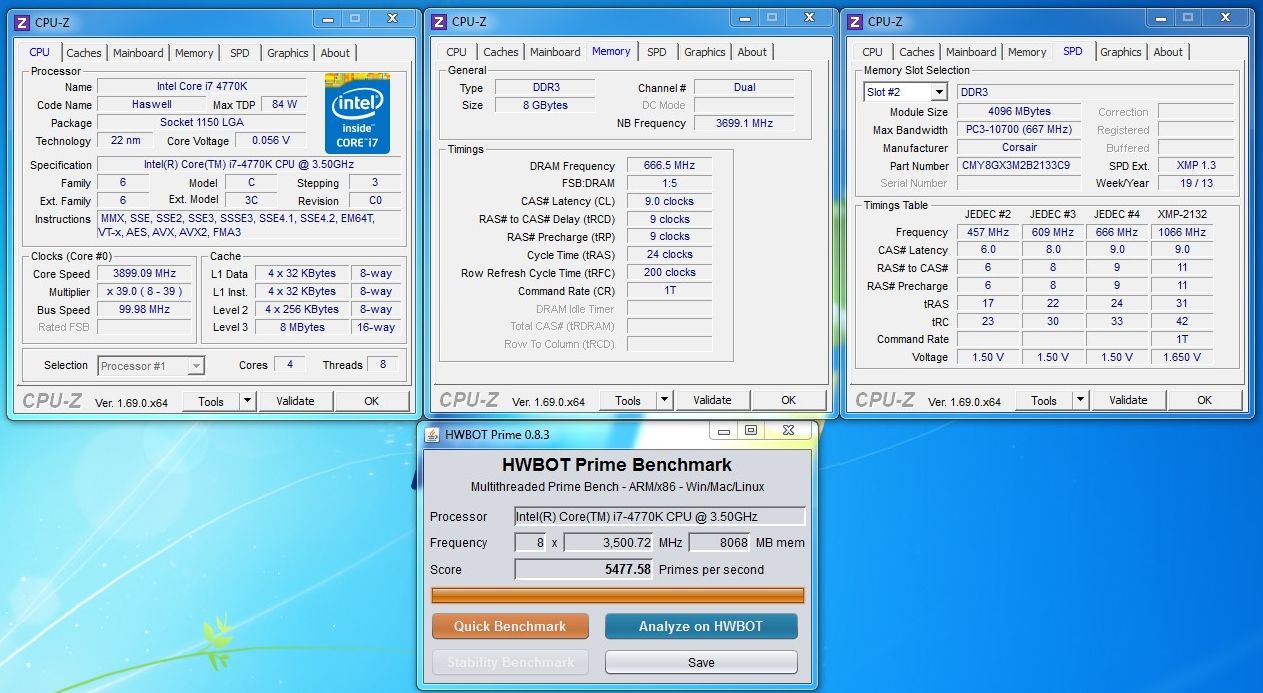

Hwbot Prime

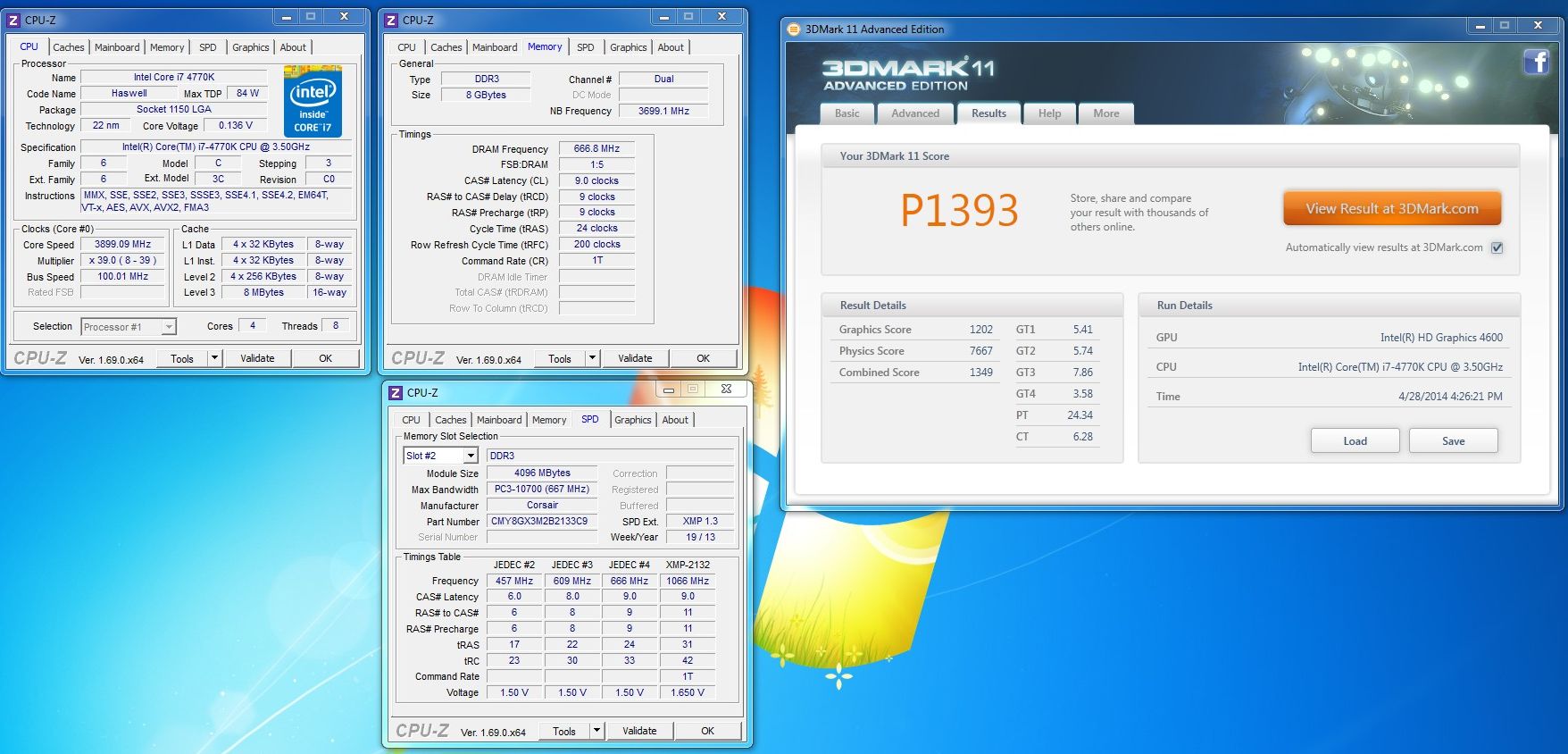

3DMark11

Baik, mari sekarang kita mulai !
