Review MSI Z97 MPOWER MAX AC: Siap untuk Overclock!

Reading time:
September 13, 2014

Bentuk Fisik Motherboard

*Resolusi Tinggi - Klik Untuk Memperbesar*
*Resolusi Tinggi – Klik Untuk Memperbesar*
MPOWER MAXAC 26

Dengan form factor ATX, Z97 MPOWER MAX AC memiliki layout yang cukup menarik. Bagian CPU Socket area cukup ‘lega’ sehingga kita bisa memasang HSF besar, penempatan konektor power, baik itu 24-pin, 8+4-pin 12V, dan juga PCIe 6-pin tidak menabrak beberapa komponen lain.



Backpanel IO

Z97MPOWERMAXAC_10

Backpanel IO dari MPOWER MAX AC memiliki:

  • 8(delapan) buah USB 3.0
  • 2(dua) buah USB 2.0
  • 1x RJ-45 LAN (dari Intel I217 series)
  • 1x Optical Audio Out
  • 1x HDMI
  • 1x DisplayPort
  • 6x Analog Audio Connector
  • Ekspansi WiFi/BT 4.0 (jika dipasang, bisa dilepas jika diinginkan)



PCB

MPOWER MAXAC 41

MSI Z97 MPOWER MAX AC menggunakan 8-layer PCB, lebih banyak dari kebanyakan motherboard yang menggunakan 6-layer. Penggunaan PCB Layer ekstra ini dipercaya bisa memberikan kadar signal interference yang lebih rendah antar layer-nya serta memungkinkan desain yang lebih kompleks. Selain itu, MSI juga terlihat memberi LED Kuning pada beberapa bagian PCBnya untuk memberi efek pencahayaan yang menarik.

MPOWER MAXAC 32 Z97MPOWERMAXAC_20 Z97MPOWERMAXAC_21

Slot Ekspansi – DIMM

MPOWER MAXAC 33
4x DDR3 DIMM, mendukung maks. 32GB RAM

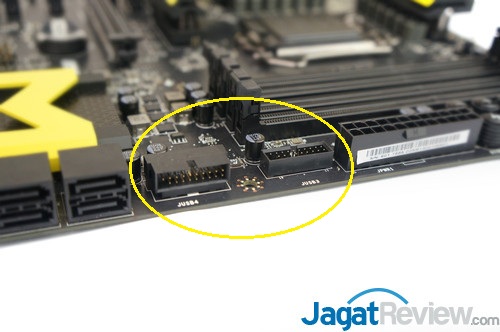

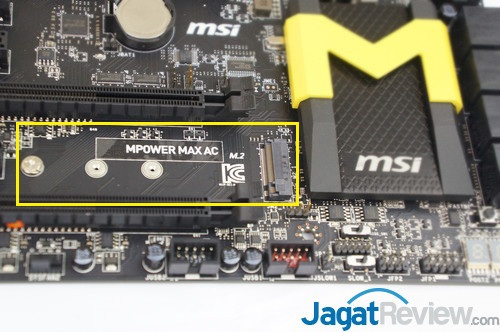

Slot Ekspansi – SATA/ USB 3.0 / M.2

MPOWER MAXAC 34 MPOWER MAXAC 35 MPOWER MAXAC 36



Slot Ekspansi – PCIe

MPOWER MAXAC 37
4x PCIe x1 , 3x PCIe x16 (slot 2 & 3 hanya memiliki konektivitas 8x)
Z97MPOWERMAXAC_30
PCIe x1 yang ke-4 tidak memiliki ‘ujung’, sehingga anda masih bisa menggunakan periferal PCIe yang panjangnya setara dengan PCIe x2, x4, x8 atau lebih(walau tetap akan berjalan pada x1)
MPOWER MAXAC 38
Konektor Daya 6-pin PCIe, untuk suplai daya ekstra saat Multi-GPU



Audio

MPOWER MAXAC 40
MSI Z97 MPOWER MAX menggunakan chip audio Realtek ALC1150

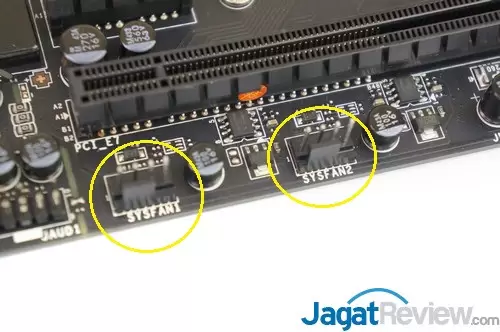

Konektor Fan

MSI MPOWER MAX AC memiliki 5(lima) konektor fan:

MPOWER MAXAC 42 MPOWER MAXAC 43
