Review MSI Z97 MPOWER MAX AC: Siap untuk Overclock!

Reading time:
September 13, 2014

Bentuk Fisik Motherboard (Lanjutan) + Fitur Overclock





VRM( Voltage Regulator Module)

MSI MPOWER MAX AC dilengkapi dengan 12-phase VRM untuk CPU, anda bisa melihat rangkaiannya dengan lebih detail dibawah ini:

MPOWER MAXAC 21
MPOWER MAXAC 25

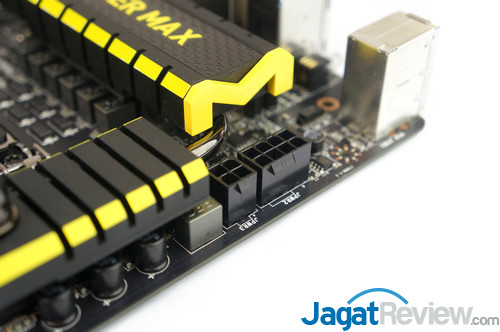

8+4 pin power untuk input 12V pada CPU
Jika anda tidak memiliki PSU dengan konektor 8+4 pin, anda bisa memasang hanya konektor 8-pin-nya saja. Hal in iterbukti cukup aman, selama anda tidak melakukan overclocking ekstrim
Jika anda tidak memiliki PSU dengan konektor 8+4 pin, anda bisa memasang hanya konektor 8-pin-nya saja. Hal in iterbukti cukup aman, selama anda tidak melakukan overclocking ekstrim





Dan berikut ini tampilan berbagai komponen VRM dari MSI Z97 MPOWER MAX, saat heatsink-nya dilepas:

MPOWER MAXAC 28 MPOWER MAXAC 30 MPOWER MAXAC 29

Pendingin – Chipset & VRM

Pendingin Chipset pada Z97 MPOWER MAX AC tidak jauh berbeda dengan seri sebelumnya,namun kali ini menyandang logo ‘M’ yang besar, menandakan seri MPOWER.

MPOWER MAXAC 47ed2s

Pada Z97 MPOWER MAX AC generasi terbaru ini, ada yang sedikit berbeda pada desain pendingin MOSFET pada VRM-nya. Biasanya MSI menggunakan heatpipe 8mm untuk menghantarkan panas antar heatsink-nya, namun kali ini MSI menggunakan sebuah copper pipe yang nantinya bisa digabungkan dengan sistem watercooling untuk mencapai suhu operasi yang lebih rendah lagi.

MPOWER MAXAC 27 MPOWER MAXAC 22 MPOWER MAXAC 24 MPOWER MAXAC 23



Meski memiliki pendingin bagian VRM yang cukup mumpuni, namun anda masih bisa memasang HSF dengan ukuran cukup besar pada Z97 MPOWER MAX AC ini. Seperti contohnya Noctua NH-u14S yang kami gunakan

Z97MPOWERMAXAC_12 Z97MPOWERMAXAC_13 Z97MPOWERMAXAC_14



Fitur Overclocking

Sebagai motherboard yang dikhususkan untuk menghadapi overclocking, MSI Z97 MPOWER MAX AC memiliki sejumlah fitur OC esensial yang tentunya bisa mempermudah para pengguna enthusiast untuk melakukan tuning/tweaking sistemnya hingga maksimal.

Onboard Button & Voltage Check Point

DSC08119s

Tombol BCLK DirectOC , Power , Reset, OC Genie, dan Voltage Check Point. Yang baru disini adalah tombol ‘Complete Discharge’(DISCH1) yang akan membantu mengembalikan sistem ke ‘factory reset’ ketika tombol clear CMOS gagal me-reset BIOS. Efek-nya setara dengan ketika baterai CMOS dilepas untuk beberapa waktu. Tombol ini akan menyala ketika sistem dalam keadaan ON.

Z97MPOWERMAXAC_27

Pada bagian Voltage Check Point, terdapat beberapa poin untuk melakukan monitoring real-time terhadap voltase VCCIN, VDimm(DDR), VCore, Vgfx, dan Voltase System Agent(SA). V-Check point pada Z97 MPOWER MAX memiliki 3(tiga) buah ground point, sehingga overclocker dapat melakukan monitoring 3(tiga) voltase secara bersamaan jika diinginkan, seperti yang terlihat dalam sebuah eksperimen extreme overclocking kami dibawah ini.

Z97MPOWERMAXAC_19

Selain tombol diatas, MSI juga memberikan tombol Clear CMOS pada bagian belakan I/O Panel

Z97MPOWERMAXAC_17



POST-Code LED

MPOWER MAXAC 45

Z97 MPOWER MAX AC dilengkapi sebuah POST-code LED untuk membantu proses troubleshooting saat boot. Setelah boot selesai, POST-code LED ini juga berfungsi menampilkan suhu prosesor.

Z97MPOWERMAXAC_23



BIOS Switch & Slow-Mode Switch

MPOWER MAXAC 46

MSI memberikan BIOS Switch untuk memilih chip BIOS(atas, BIOS_SW1), dan juga sebuah Slow Mode Switch(bawah, SLOW_1) untuk menurunkan multiplier CPU dan Ring ke 8x, berguna untuk memberikan kestabilan ekstra pada CPU saat overclocking ekstrim.

Z97MPOWERMAXAC_22
Pada BIOS Switch, terdapat LED yang nantinya akan menyala sesuai pilihan BIOS.



OC Genie

Sebuah fitur OC yang menjadi khas MSI yakni OC Genie turut disertakan pada Z97 MPOWER MAX. Dengan menekan tombol ini, maka sistem akan dioverclock secara otomatis. Tombol ini pun masih memiliki dua preset(‘Gear’), dengan warna LED yang berbeda tergantung preset mana yang dipasang. LED Biru menunjukkan preset pertama, untuk overclocking yang stabil, sedangkan LED merah menunjukkan preset 2 yang mengaplikasikan OC sedikit lebih agresif.

Z97MPOWERMAXAC_24 Z97MPOWERMAXAC_25

 OC Engine

MPOWER MAXAC 31

Pada seri Z97 MPOWER dan MPOWER MAX, ada sebuah IC tambahan yang digunakan MSI, yang mereka namakan sebagai ‘OC Engine’. IC yang berfungsi sebagai ‘clock buffer’ ini membantu proses overclocking BCLK agak lebih mudah dilakukan, dan tentunya lebih stabil.
